ВРУ: классификация и виды

По целевому назначению выделяют следующие виды ВРУ:

• для обеспечения энергией одного объекта, например, квартиры;

• для перераспределения подаваемого электричества между несколькими пользователями, например, этажный щит;

• автоматическими выключателями;

• с рубильником;

• с отделением для прибора учета электроэнергии;

• с функцией управления освещением лестничных клеток и соответствующей автоматикой.

ВРУ: классификация и виды

ВРУ: классификация и виды: полезная информация на сайте «РКМ Электро»

Основные модели ВРУ по материалу корпуса и параметрам тока

Корпус РУ выполняется из металла или пластика. Есть комбинированные варианты. Металлические модели представляют собой жесткую цельносварную конструкцию из стали, устойчивой к коррозии и механическим воздействиям. Антивандальное исполнение позволяет устанавливать подобные конструкции на улице. Есть варианты с креплениями для навесного или напольного монтажа.

Наиболее часто встречаются шкафы в комбинированных корпусах, при изготовлении которых применяются разные сплавы и пластик.

Производители выпускают модели для номинального тока автоматических выключателей 250, 400, 630 А. Значение подбирается в соответствии с техническим заданием.

Шкафы серийного выпуска собираются по типовым схемам. Вот несколько распространенных вариантов:

• трехполюсные, серии БПВ, с одним предохранителем и одним выключателем. Используются при запитке одним кабелем;

• ящики с трехполюсными автоматическими выключателями, синхронизирующими одновременное отключение трех фаз;

• устройства для трех-, пятиэтажных многоквартирных домов.

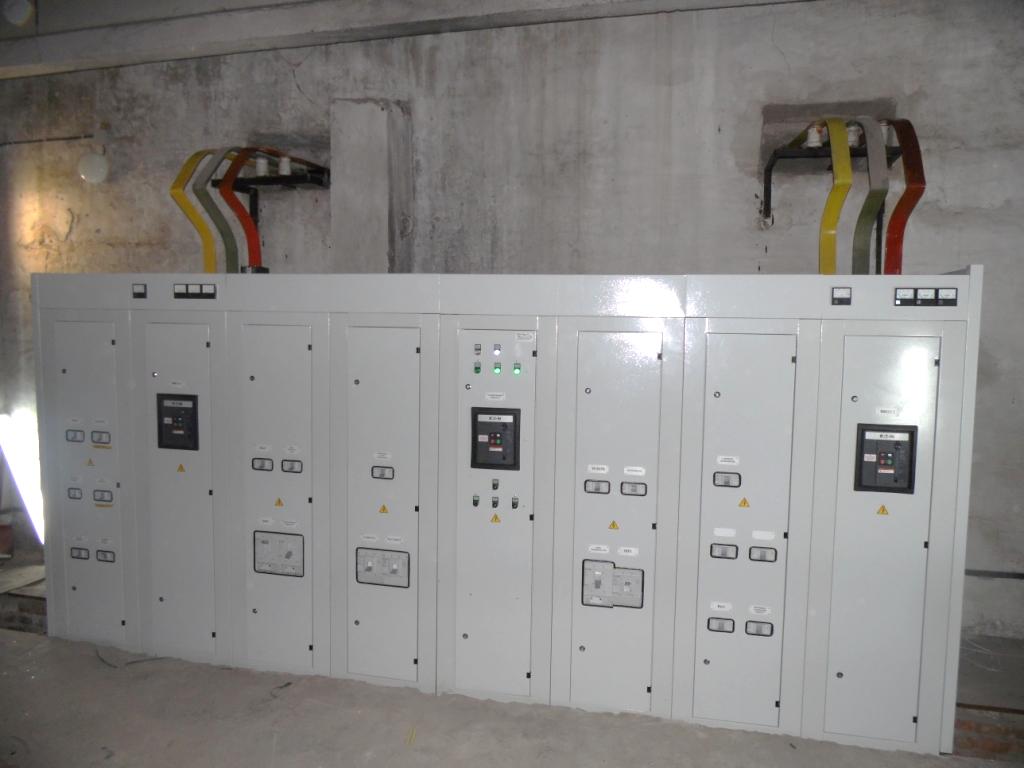

На крупных предприятиях, где отмечается высокая мощность потребления, производят установку ВРУ и панелей заводского изготовления серии ЩО-70. Они бывают одно- и двухстороннего обслуживания. Первые, прислонного типа, более экономичны и занимают меньшую площадь. Вторые, свободностоящие, удобнее в эксплуатации. Особенности оборудования:

• вводные панели имеют в компоновке рубильники с предохранителями, иногда комплектуются системами серии АВМ;

• на распределительные секции ставится автоматика серии А37.

Рассмотрены основные типы оборудования, предназначенного для ввода и распределения энергии, защиты сети от замыканий и перегрузок. Кроме типовых, есть нестандартные схемы, они реализуются под конкретные потребности заказчиков и особенности объектов.

Все наиболее востребованные типовые ВРУ можно приобрести в компании РКМ Электро. Также принимаются заказы на шкафы индивидуального исполнения. Высокая квалификация специалистов и мощная материальная база обеспечивают безотказную работу всего изготовленного оборудования.
