Диспетчерский центр управления энергосистемами по Смоленской, Калужской, Брянской областями
Вводно-распределительное устройство рассчитано на класс напряжения 0,4 кВ и состоит из трех панелей:
- вводная,
- распределительная,
- с автоматическим резервом (АВР).
Питание осуществляется от двух независимых вводов. Фазы гибких токоведущих проводников и медных шин имеют соответствующую цветовую маркировку (согласно требованиям ПУЭ).
Питающие линии и фидера электроприемников оснащены аппаратами защиты:
- дифференциальные автоматические выключатели (УЗО),
- автоматические выключатели с электромагнитными расцепителями.
Бесперебойность питания объекта достигается за счет использования устройства автоматического включения резерва на номинальный ток 320 А. Предусмотрена возможность как автоматического, так и ручного управления АВР.

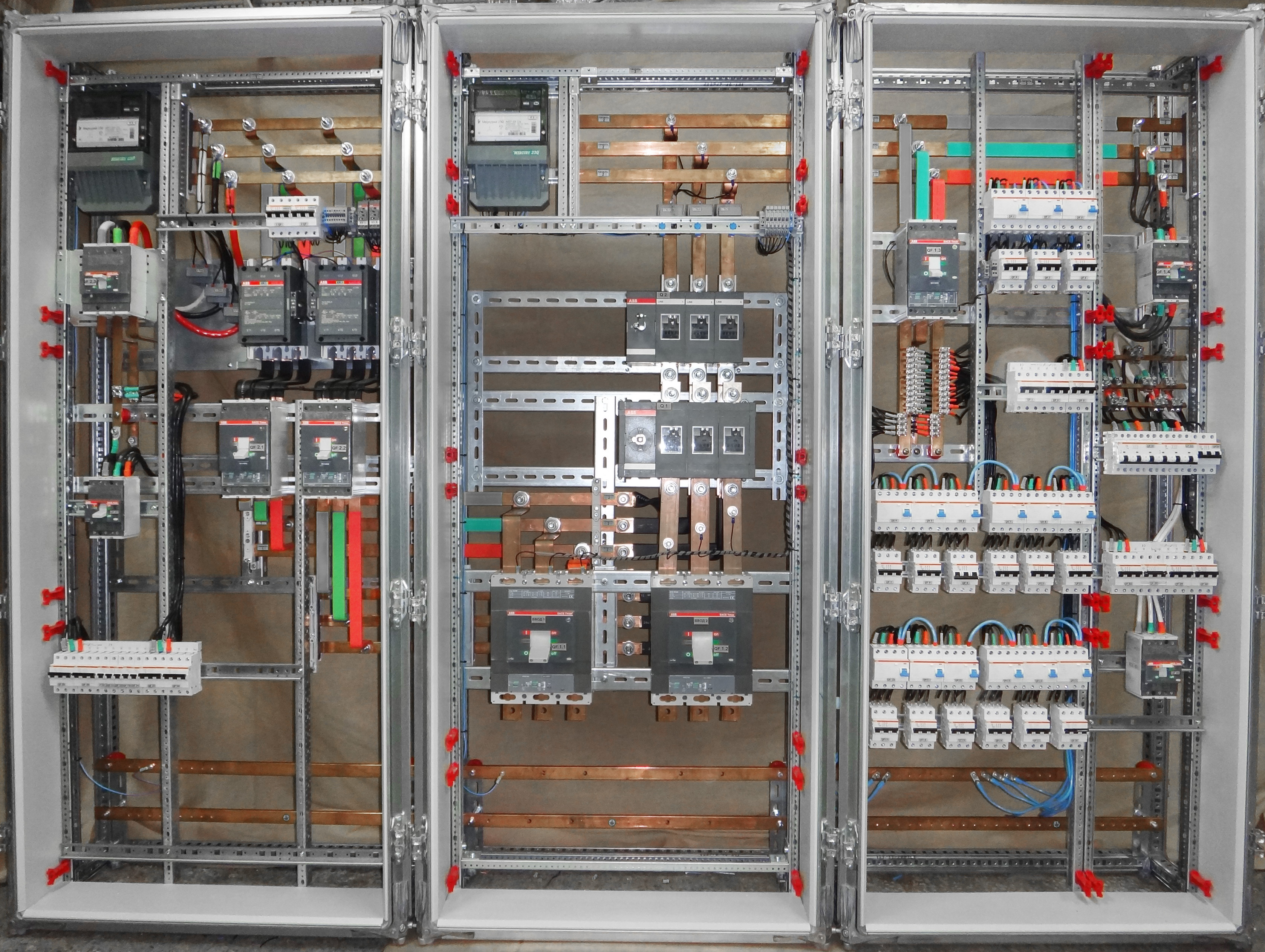

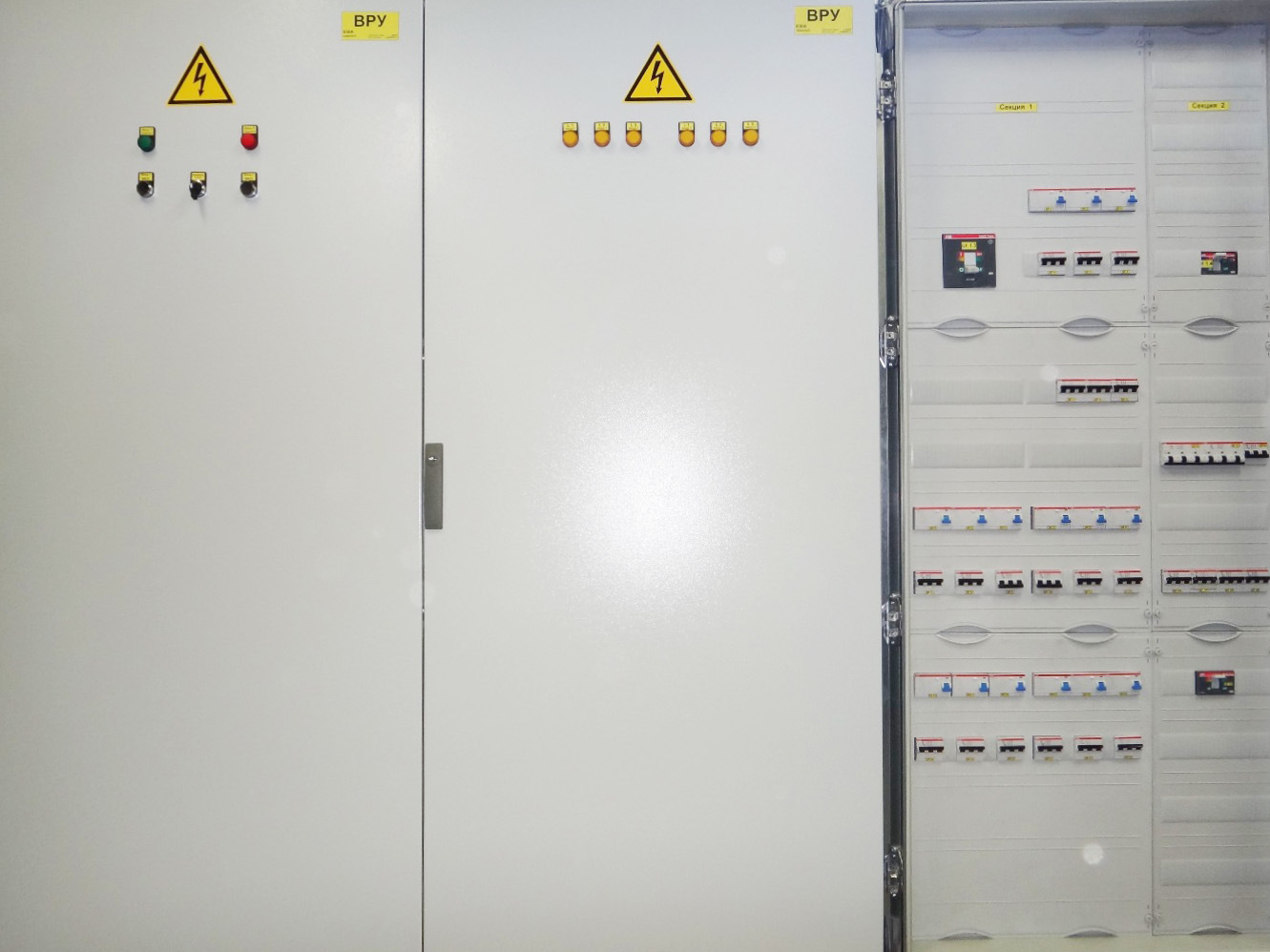

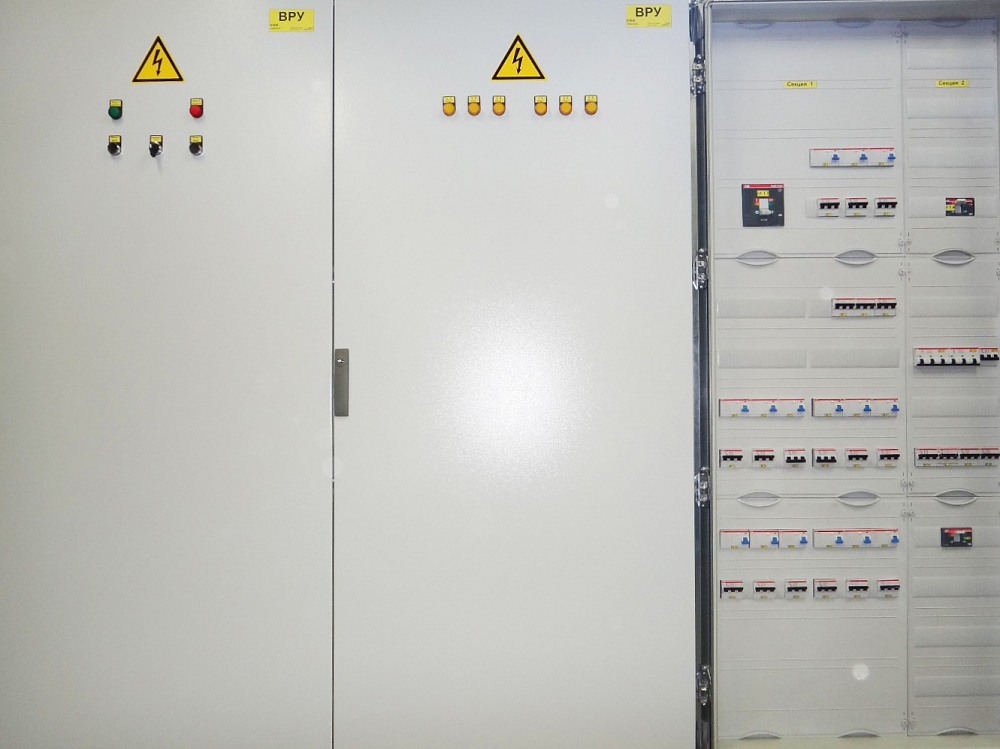

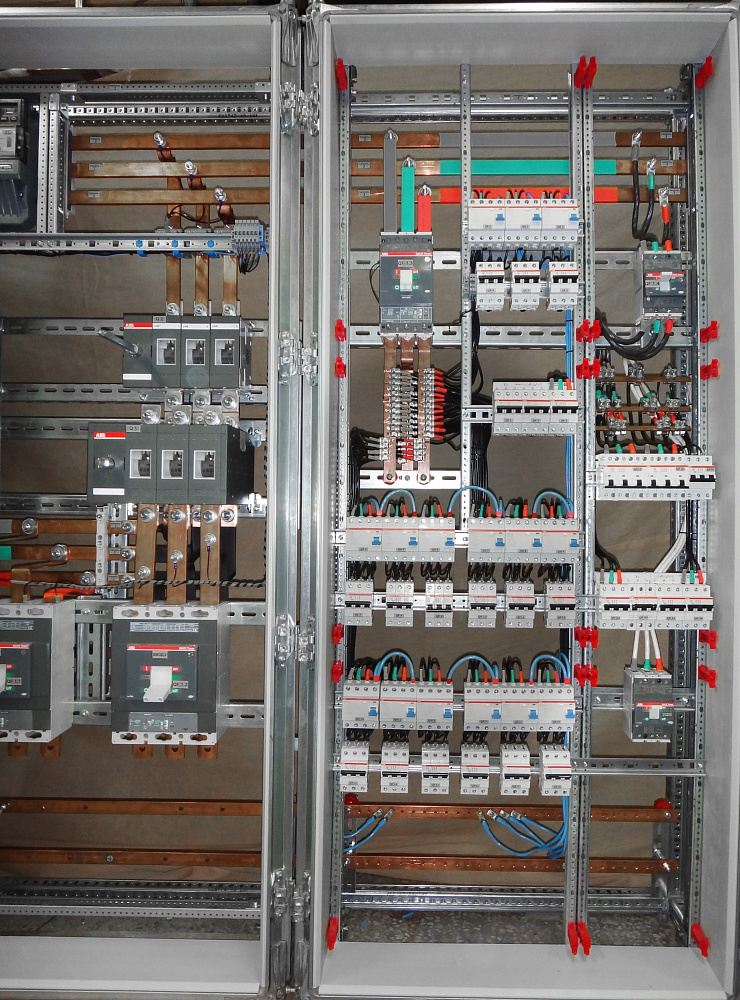

- Это вводно-распределительное устройство предназначено для приема и распределения электрической энергии в сетях переменного тока класса напряжения 0,4 кВ. Состоит из трех панелей: вводная, распределительная и с АВР. Номинальный ток: 630 А. Степень защиты: IP31. Доступ к токоведущим частям и электрическим соединениям закрыт пластронами.
- Питание осуществляется от двух независимых вводов. Все вводные и отходящие линии оборудованы аппаратами защиты: автоматические выключатели и устройства защитного отключения (УЗО) производства ABB, что соответствует требованиям ПУЭ, п. 7.1.24.

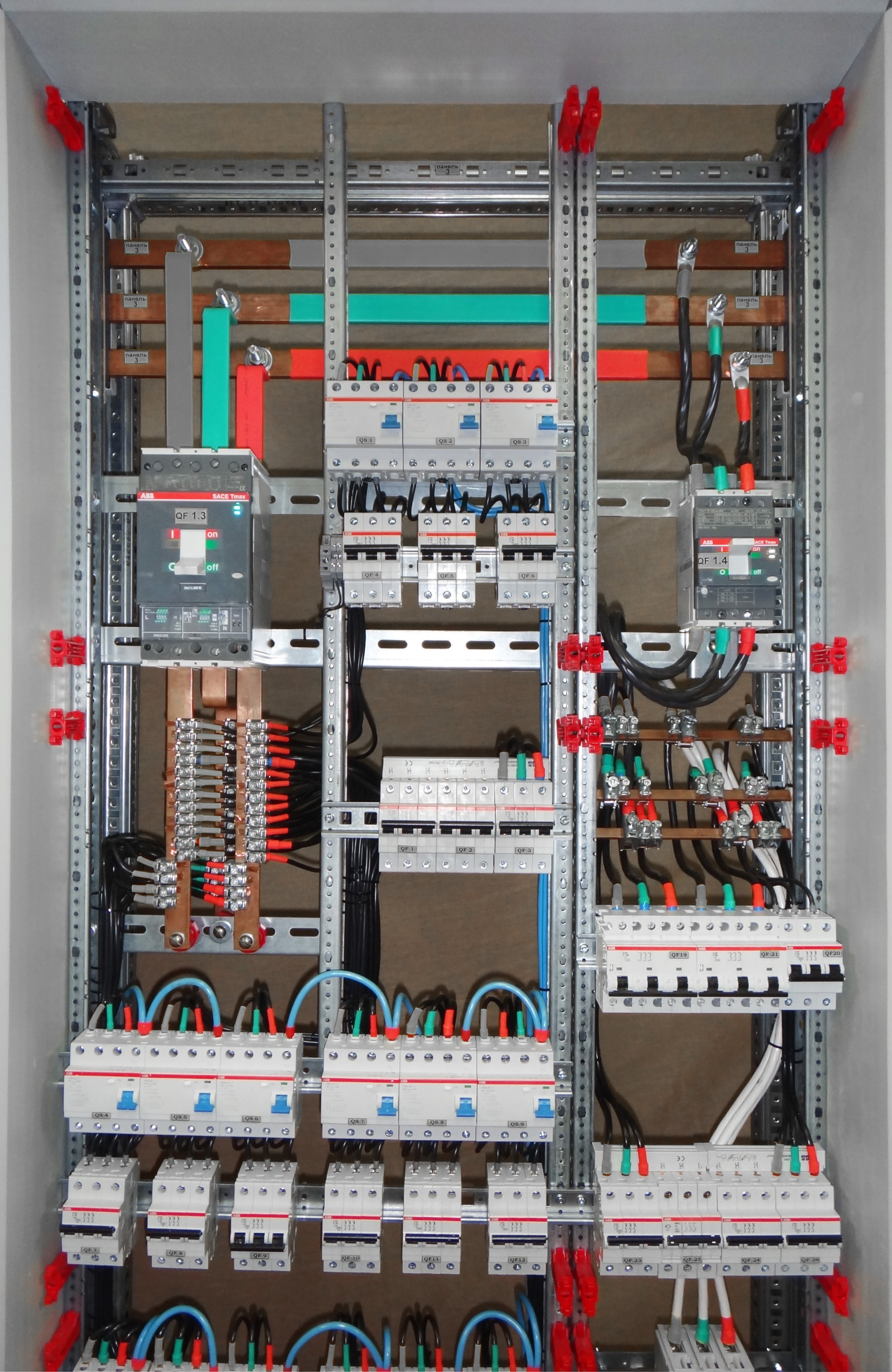

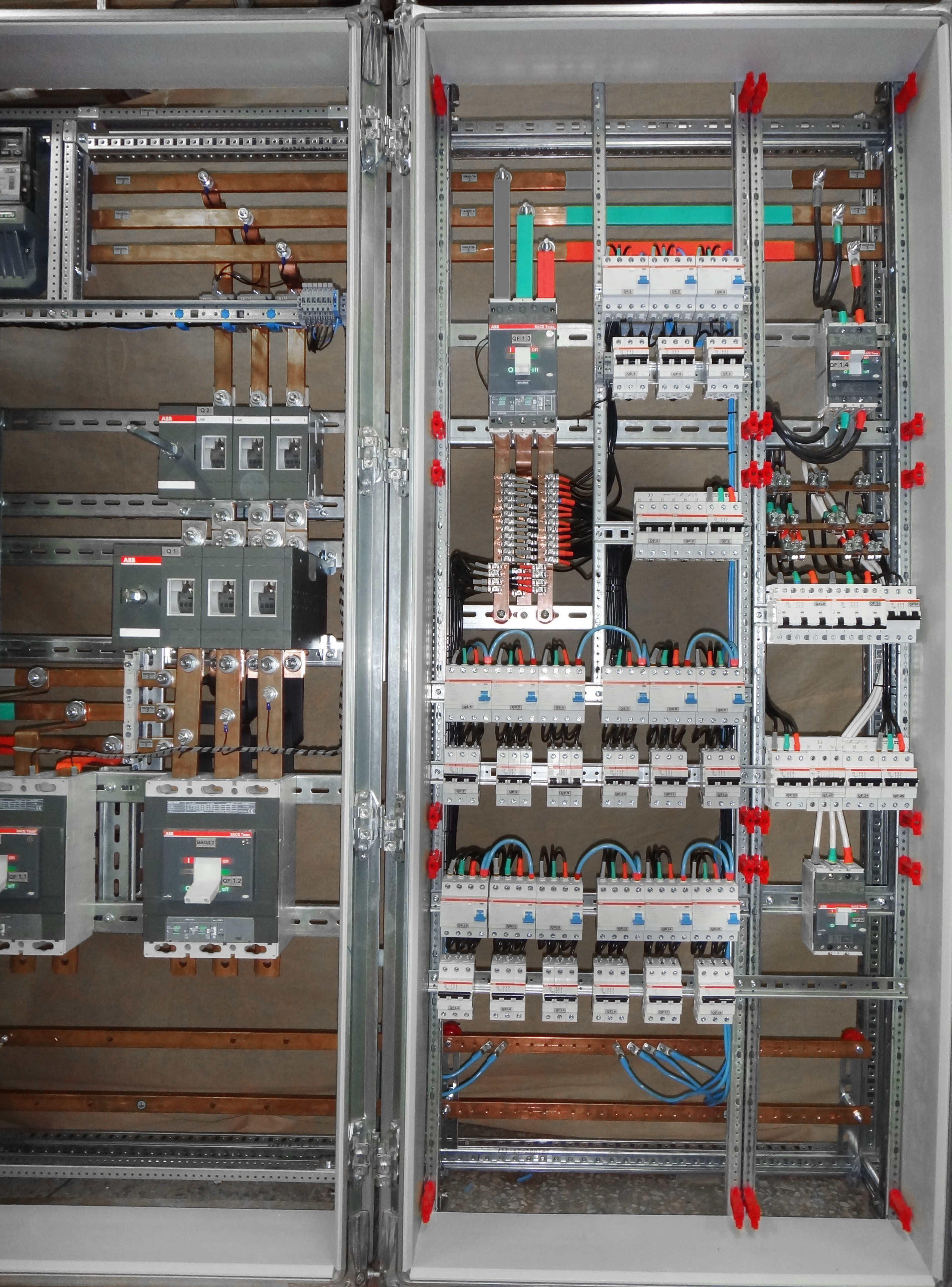

- Горизонтальная и вертикальная ошиновка в медном исполнении. Фазировка шин и гибких проводников обозначена соответствующей цветовой маркировкой.

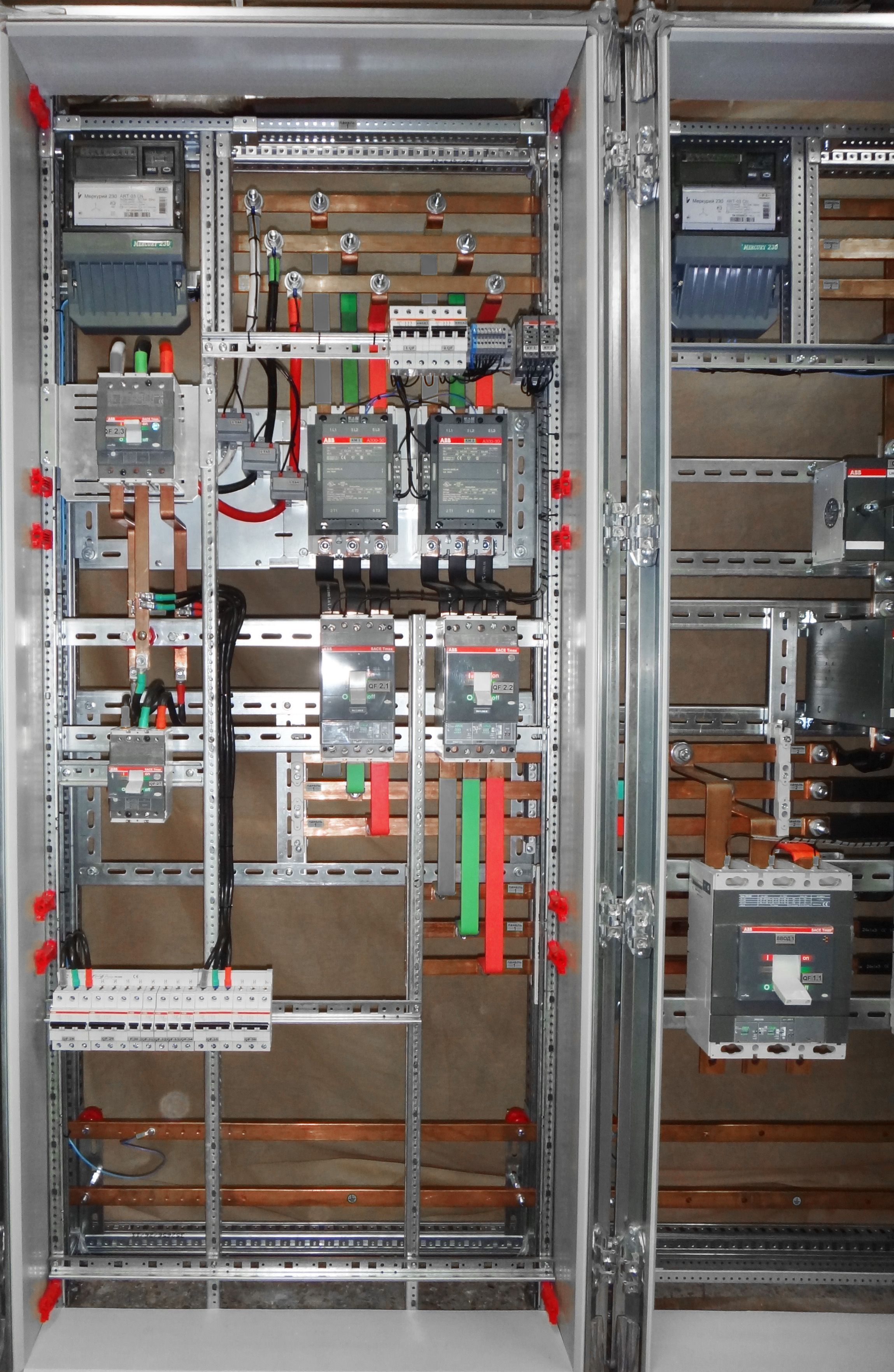

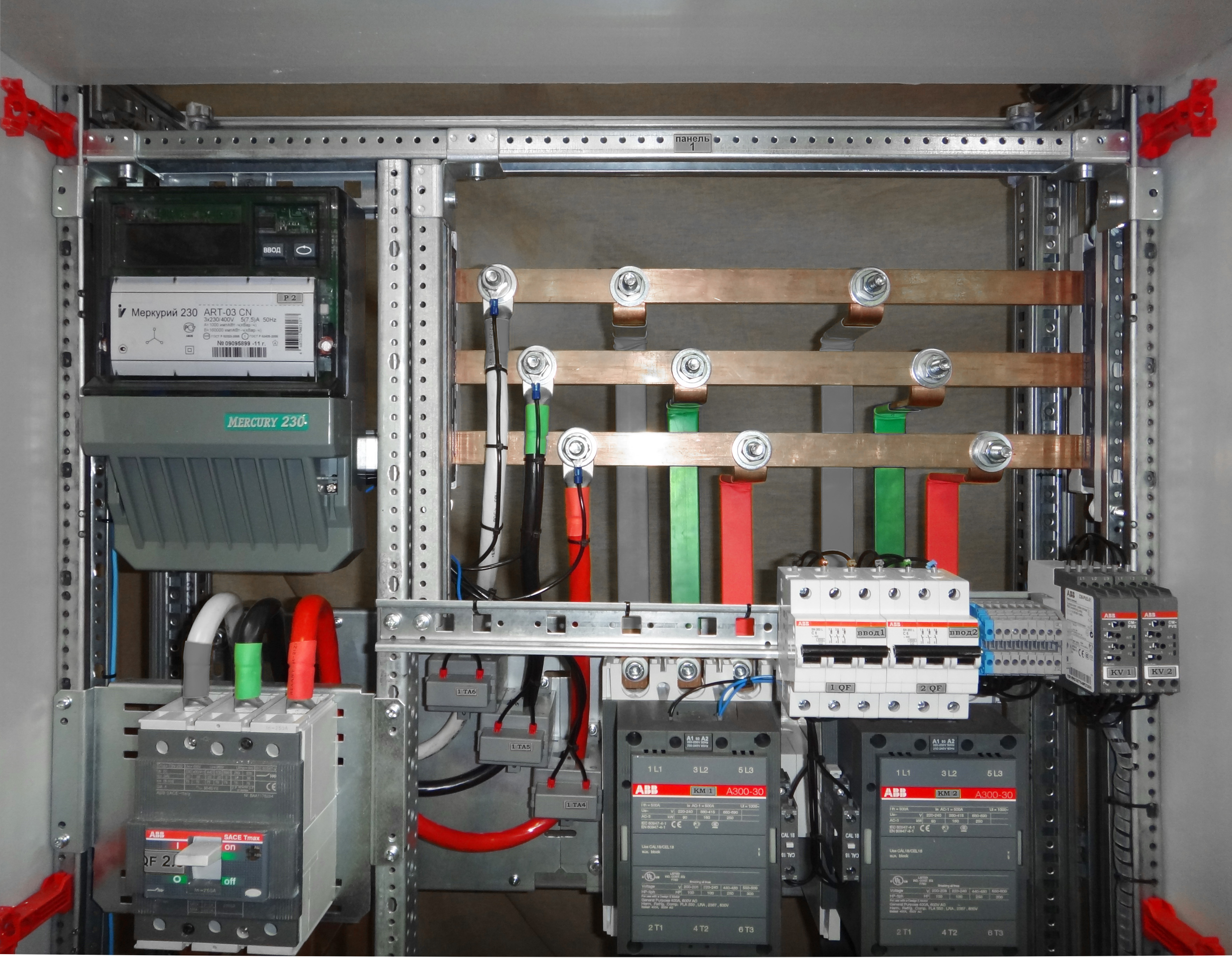

- В панели № 1 установлено устройство автоматического включения резерва (АВР) на номинальный ток 320 А. Оно обеспечивает бесперебойное питание электроэнергией, необходимое для потребителей первой категорией надежности (ПУЭ). Предусмотрено ручное и автоматическое (контакторная схема) управление АВР.

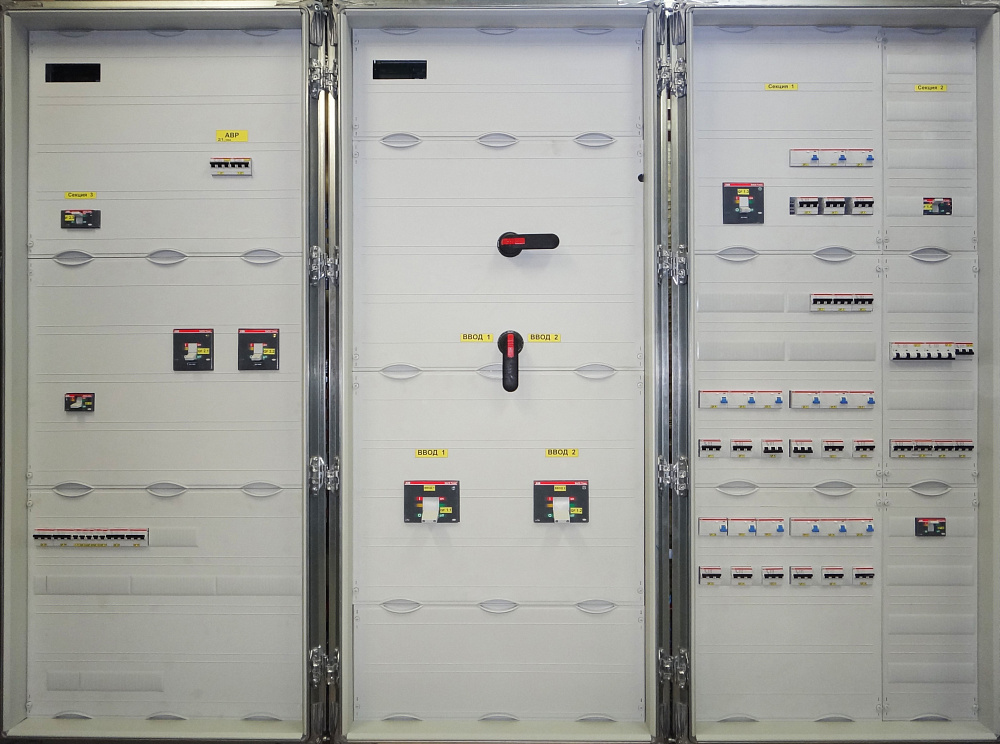

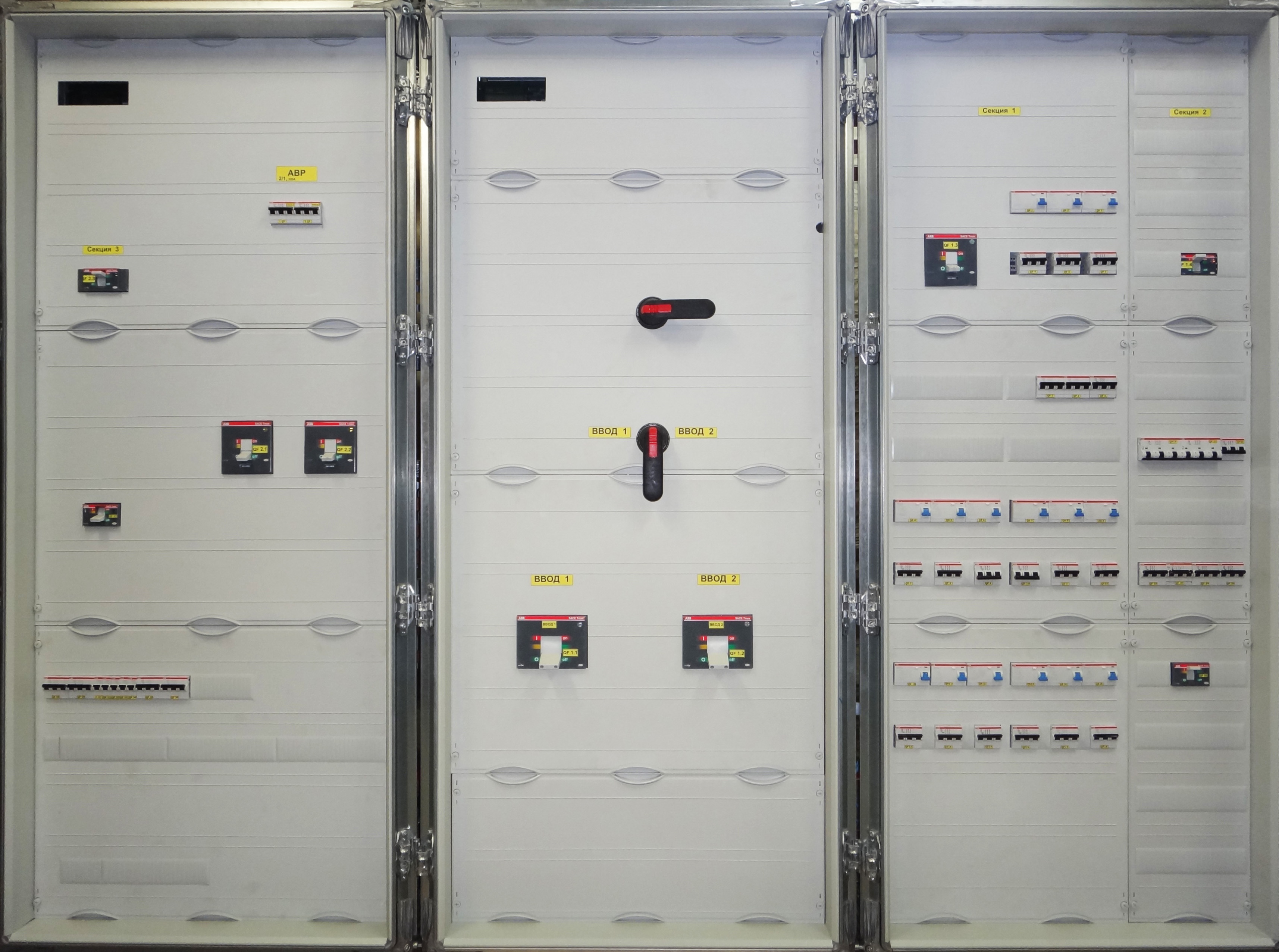

- Вводы расположены в панели № 2. На каждом установлен автомат в литом корпусе с уставкой по току 630 А. Переключение между питающими линиями производится при помощи реверсивного рубильника.
|
