Клиническая больница №2 им.Семашко (ГРЩ)
В помещении электрощитовой Клинической больницы установлено РУ 0,4 кВ, состоящее из 8 шкафов. Эргономичные корпуса ячеек TriLine от компании АВВ позволяют проводить двухстороннее обслуживание оборудования без необходимости снимать заднюю дверь. Шинные мосты – многоуровневые, прямоугольного сечения 100х10 миллиметров. Вся ошиновка – в медном исполнении. Для электроснабжения отходящих фидеров используются медные кабельные линии типа ВБбШнг-LS, которые не распространяют горение и имеют пониженное газодымовыделение.

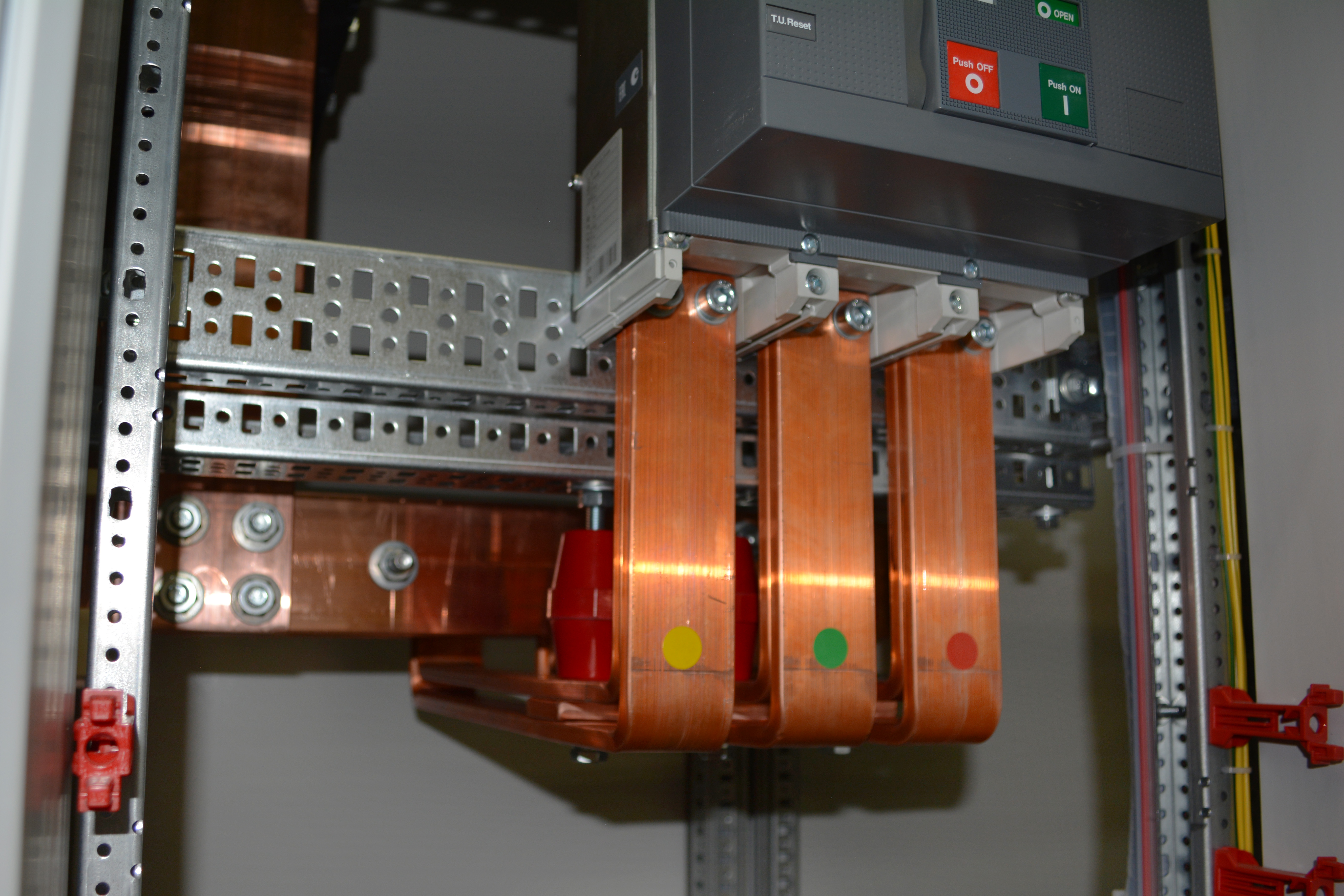

Защиту от коротких замыканий и тепловых токовых перегрузок обеспечивают вводные автоматические выключатели фирмы АВВ номиналом 2500 А. В двух щитах предусмотрена защита от импульсных бросков напряжения.
Все токоведущие части закрываются пластронами из изоляционного материала, что гарантирует безопасность эксплуатации ГРЩ обслуживающим персоналом.

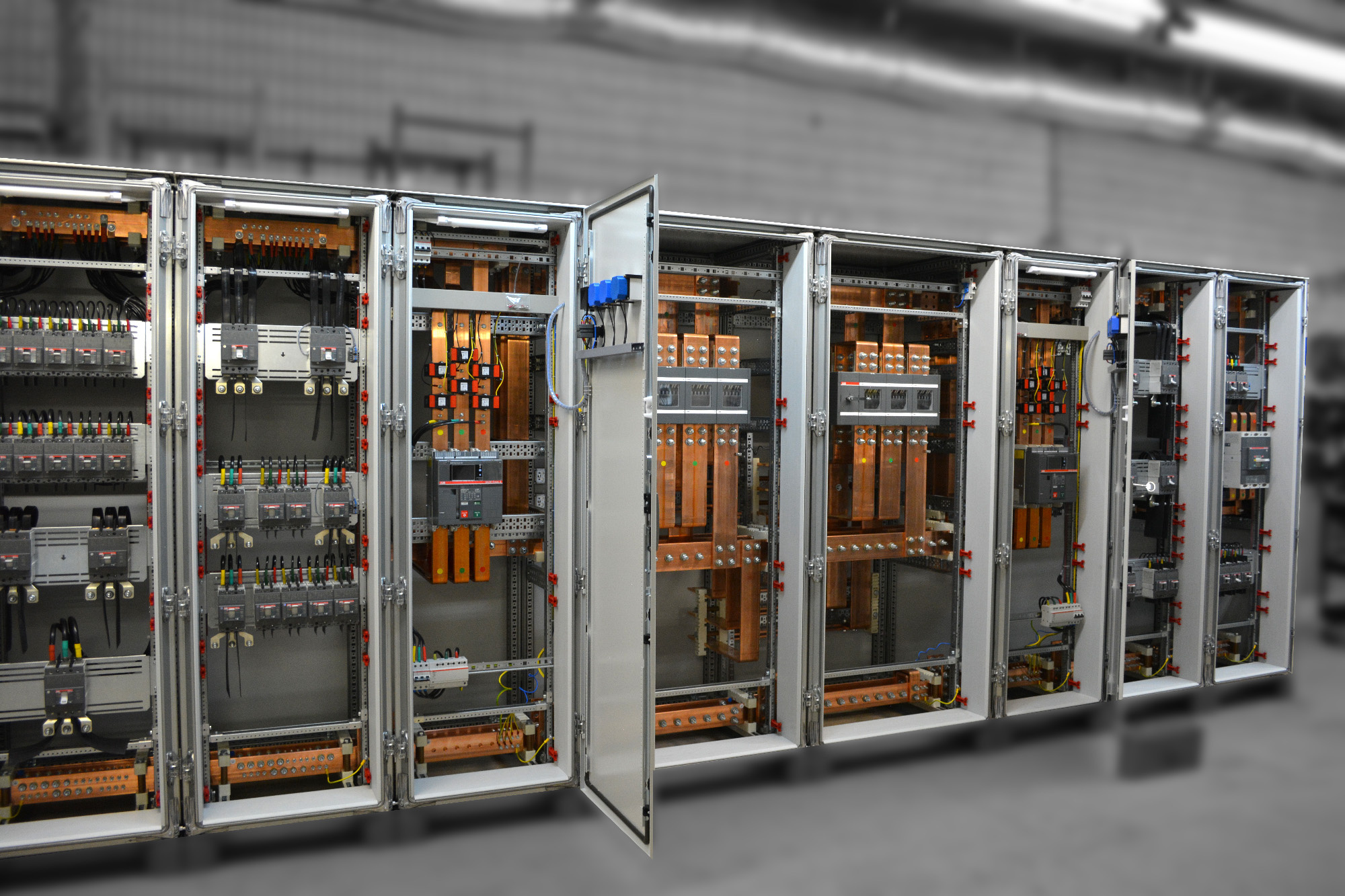

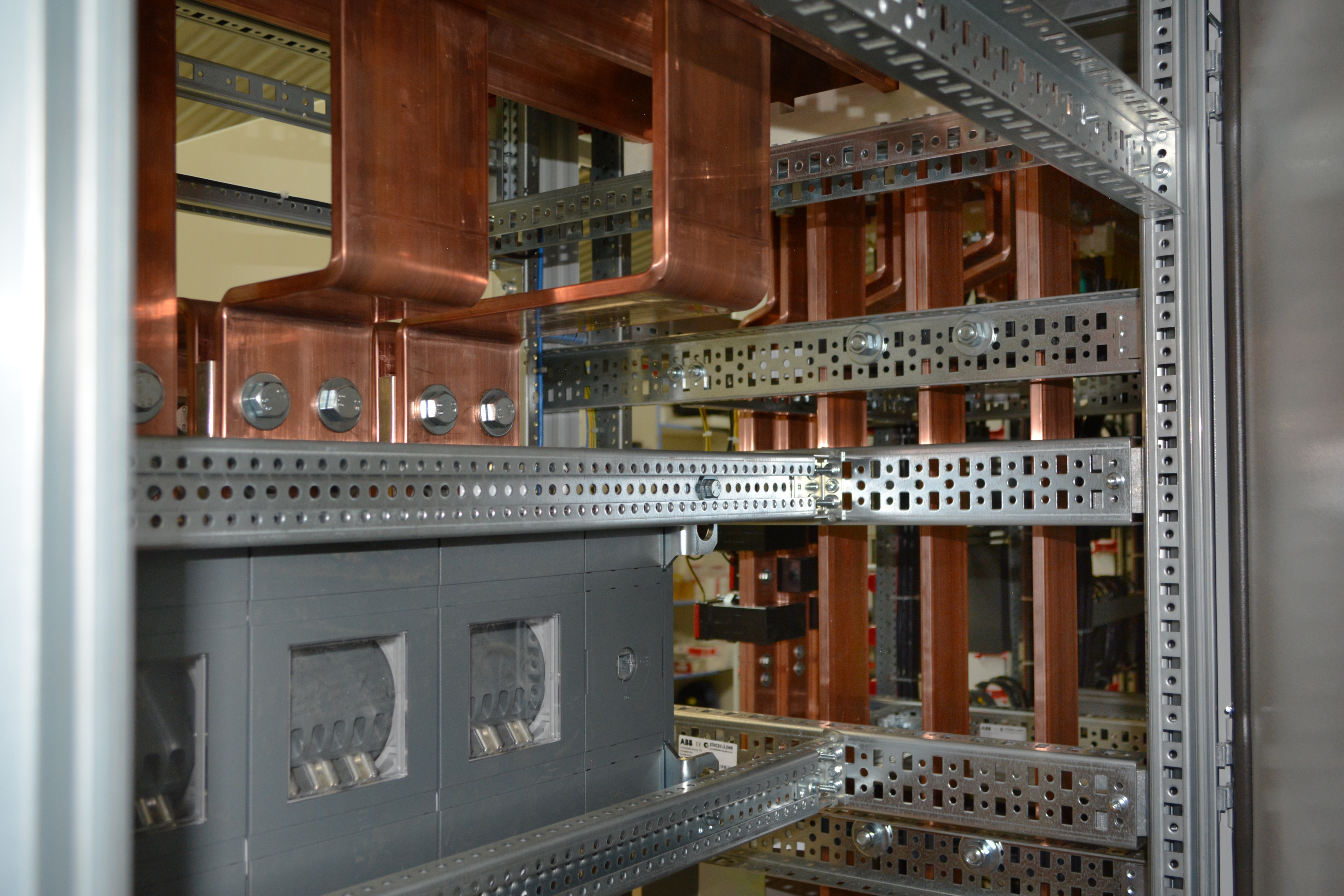

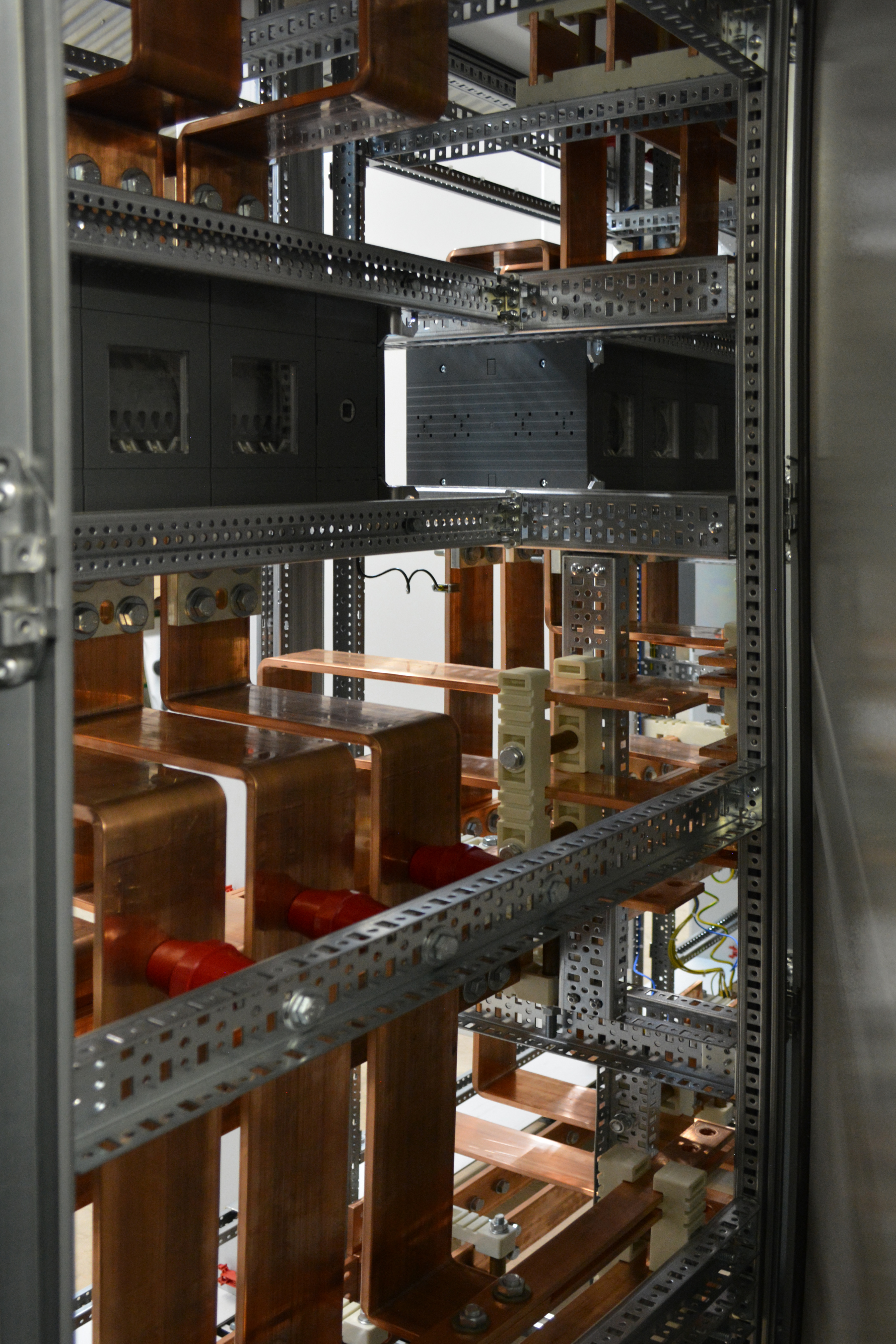

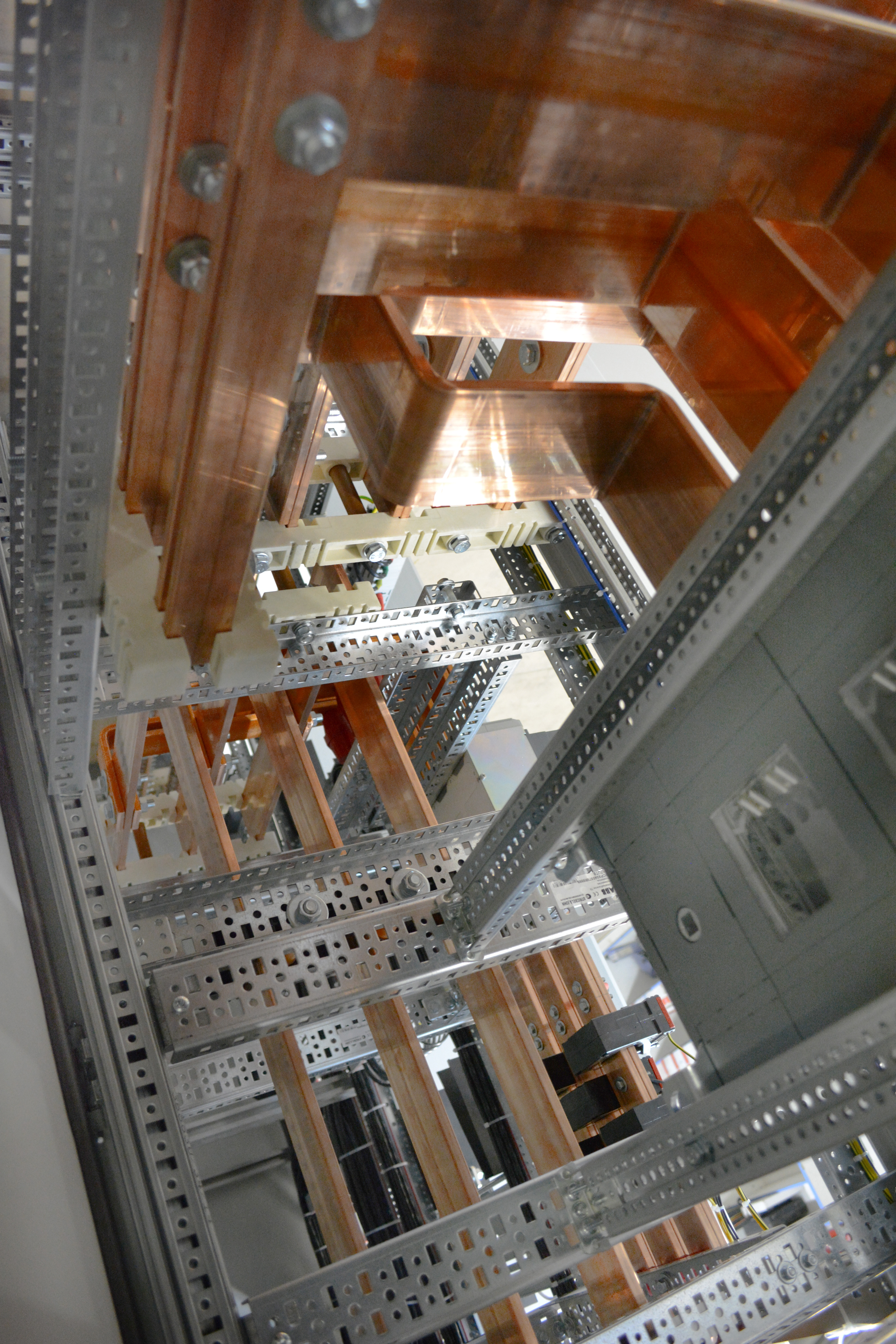

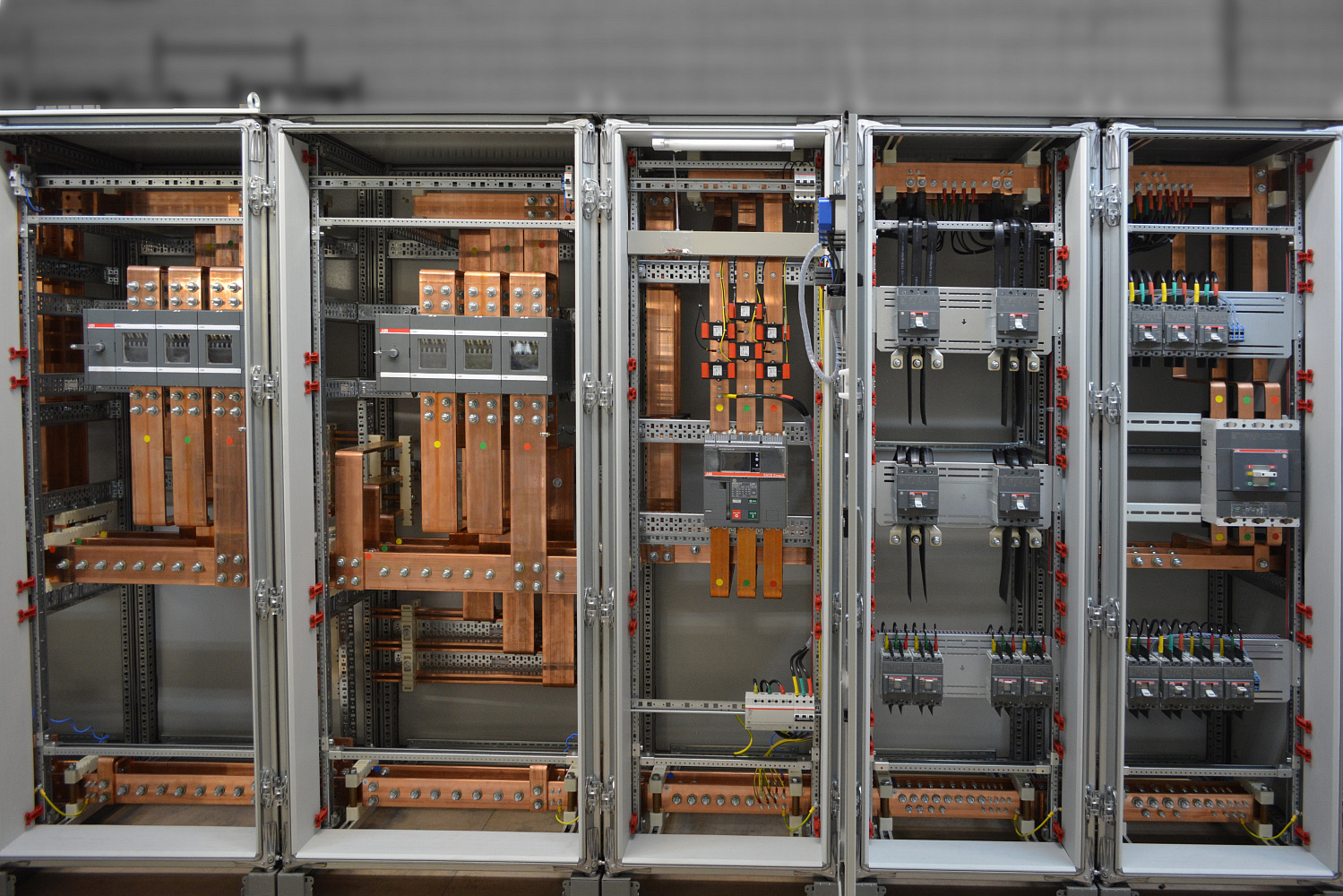

- Главный распределительный щит (ГРЩ) 0,4 кВ рассчитан на номинальный ток 2500 А. В состав входит 8 ячеек. Металлические корпуса TriLine АВВ обеспечивают возможность двухстороннего обслуживания при снятии задней двери. Соединение между шкафами выполнено жесткими медными шинами.
- Нулевая защитная (PEN) и нулевая рабочая (N) шины находятся в нижней части распределительных панелей. Доступ к токоведущим частям закрывается пластронами, которые крепятся на EDF-стойки.

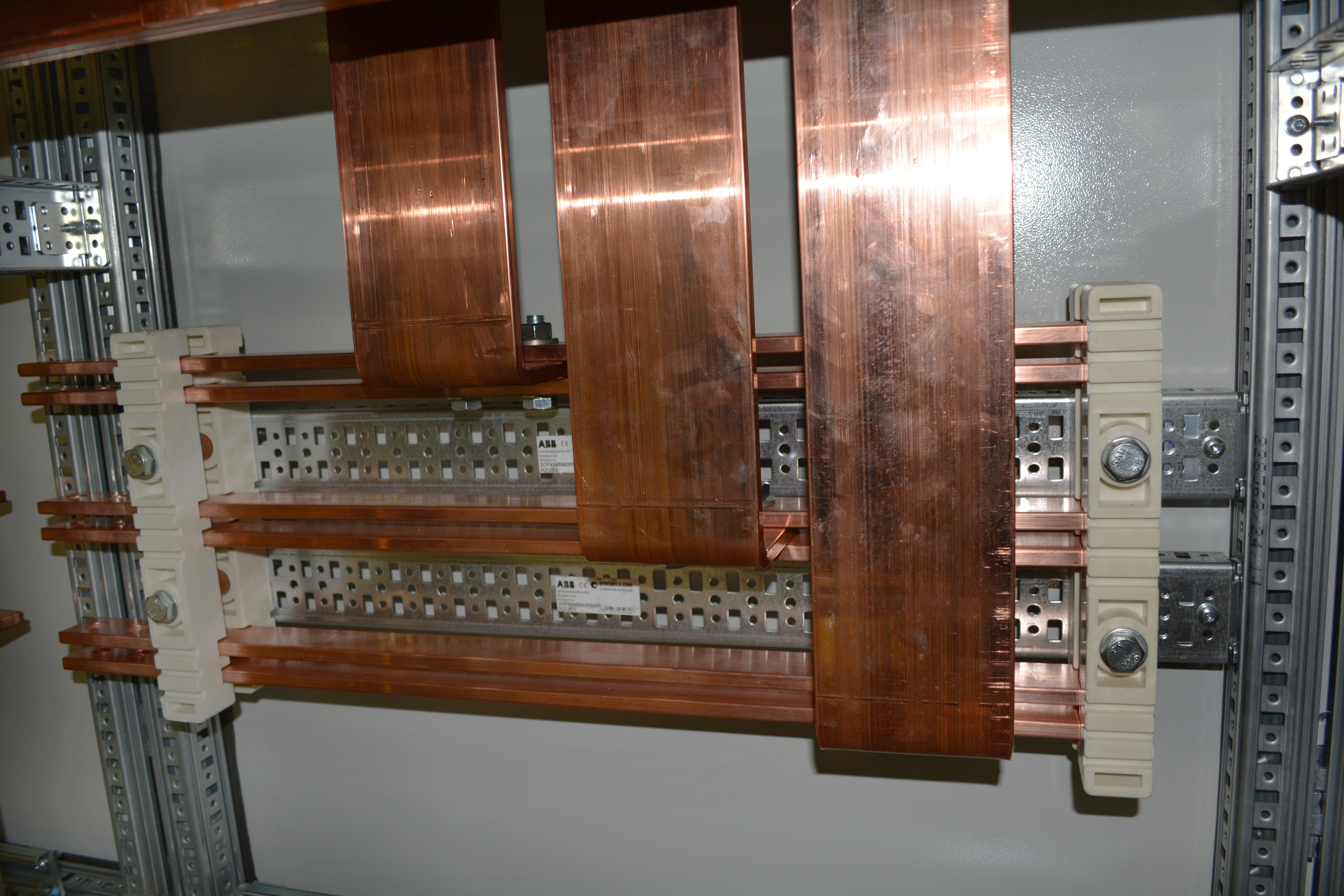

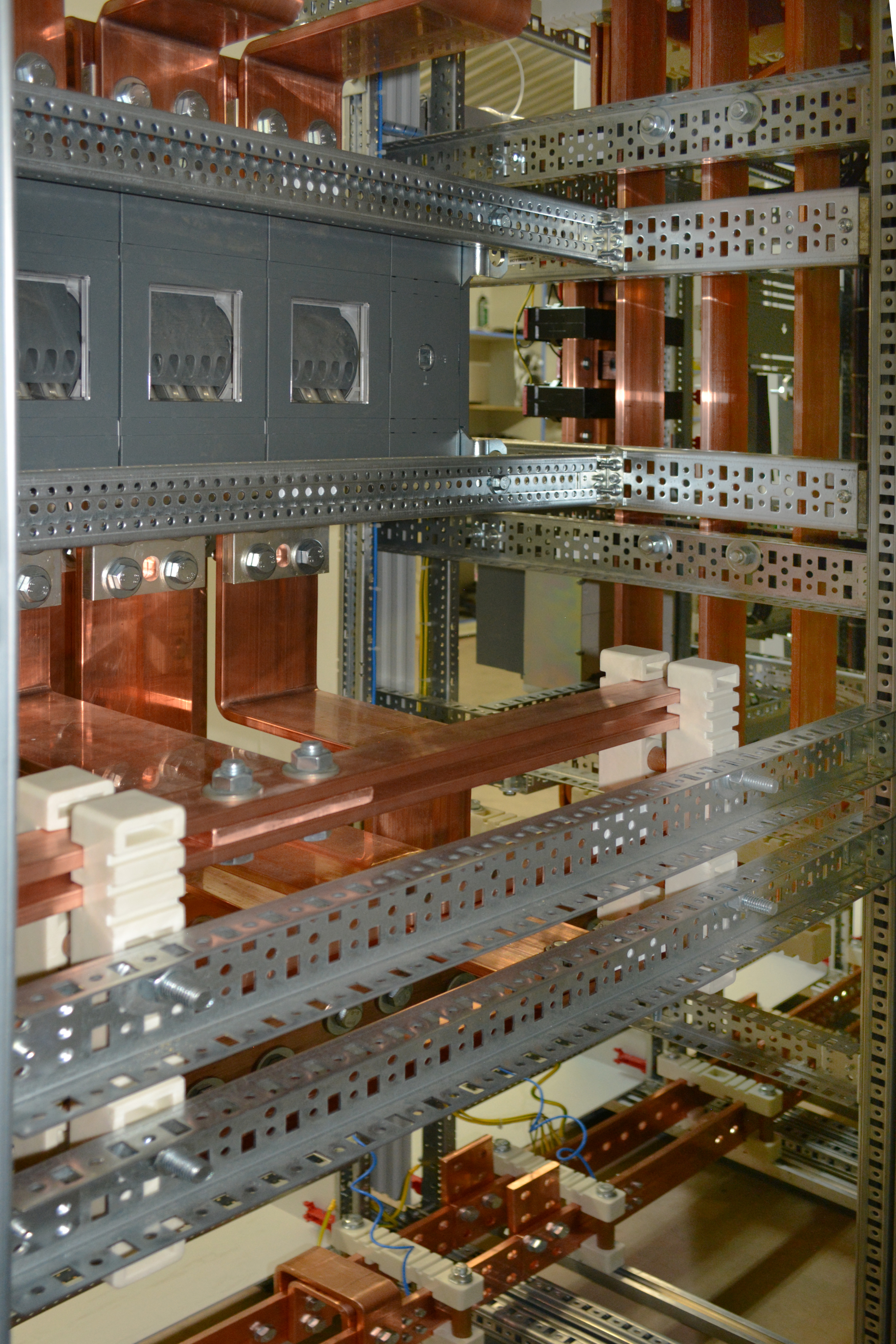

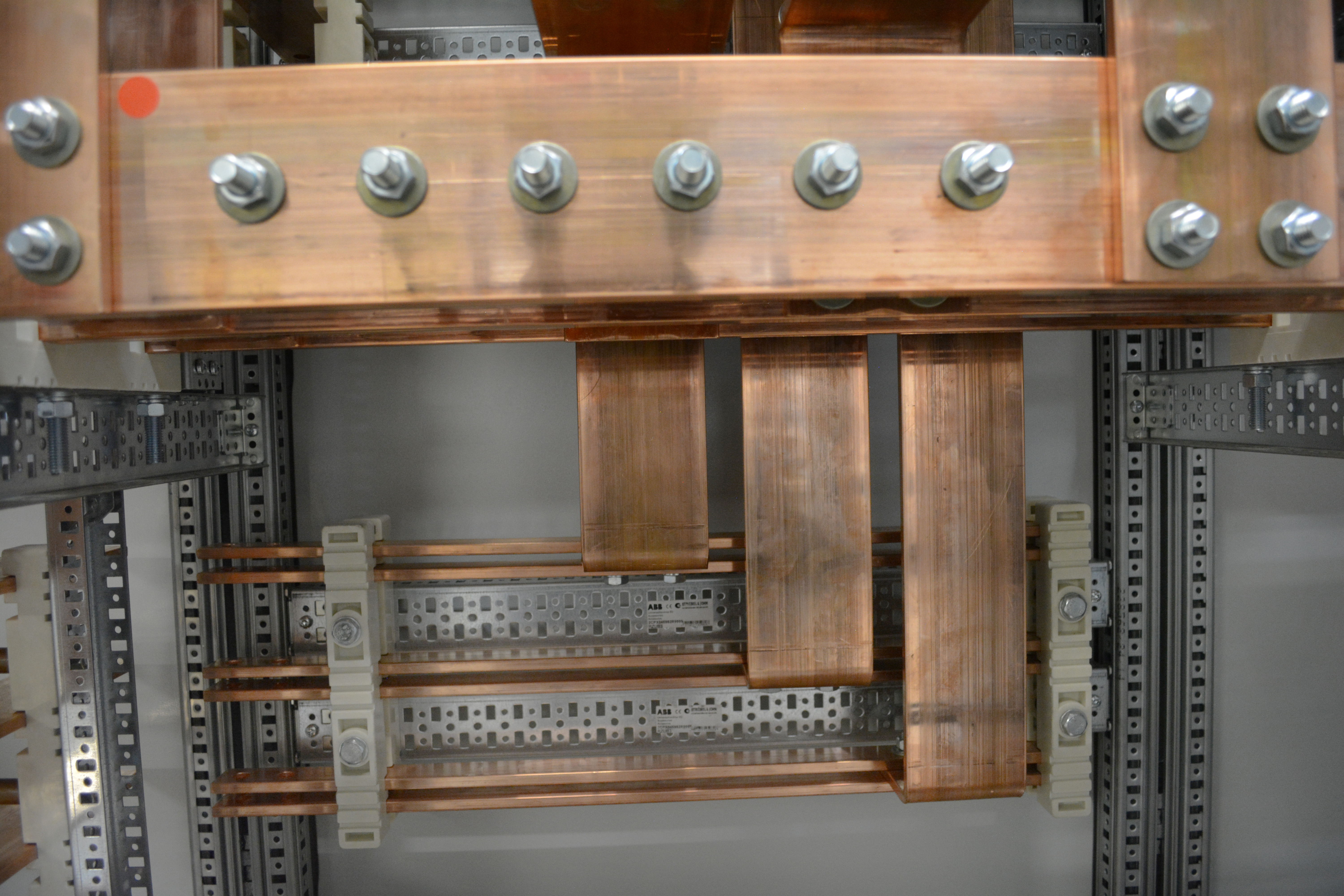

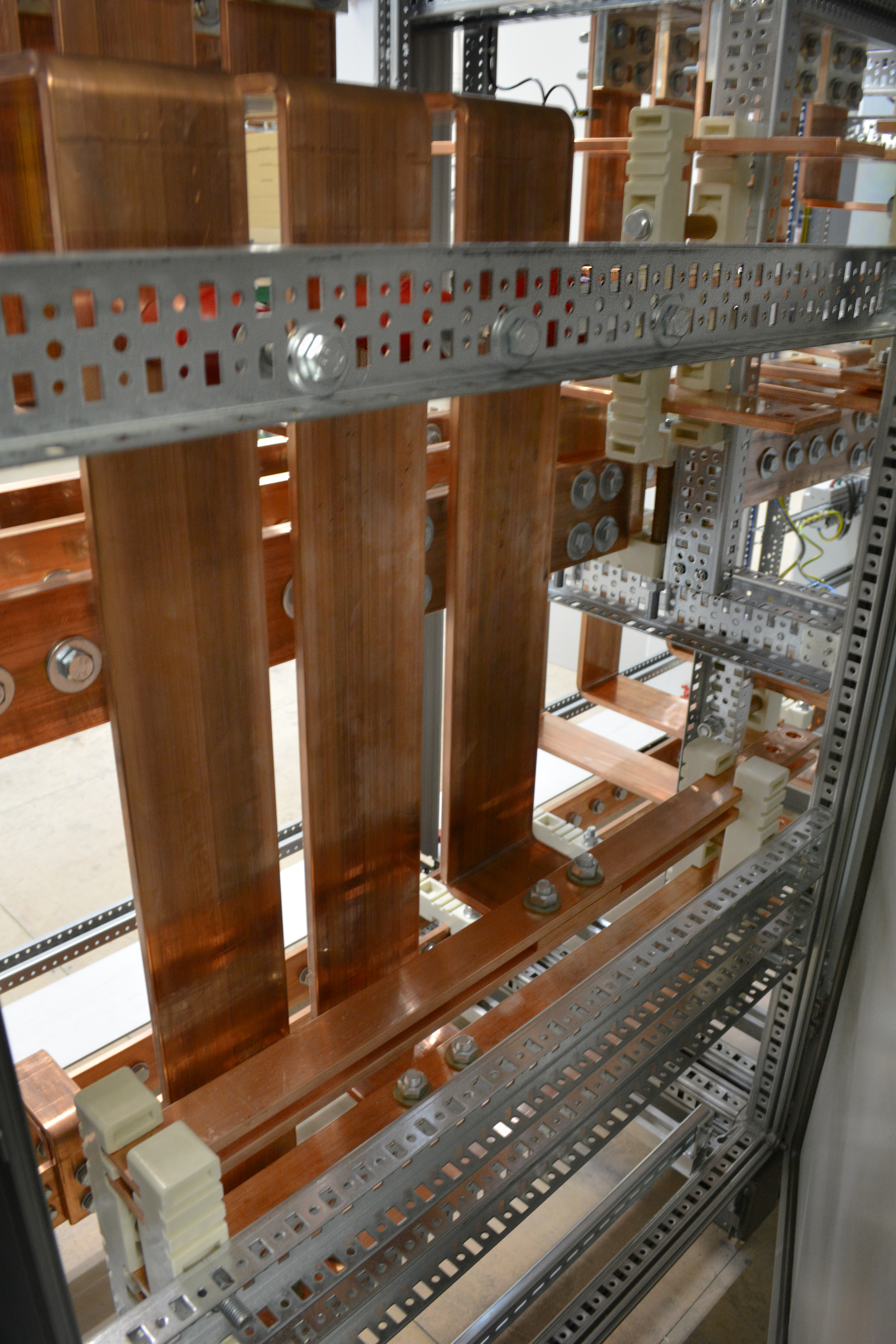

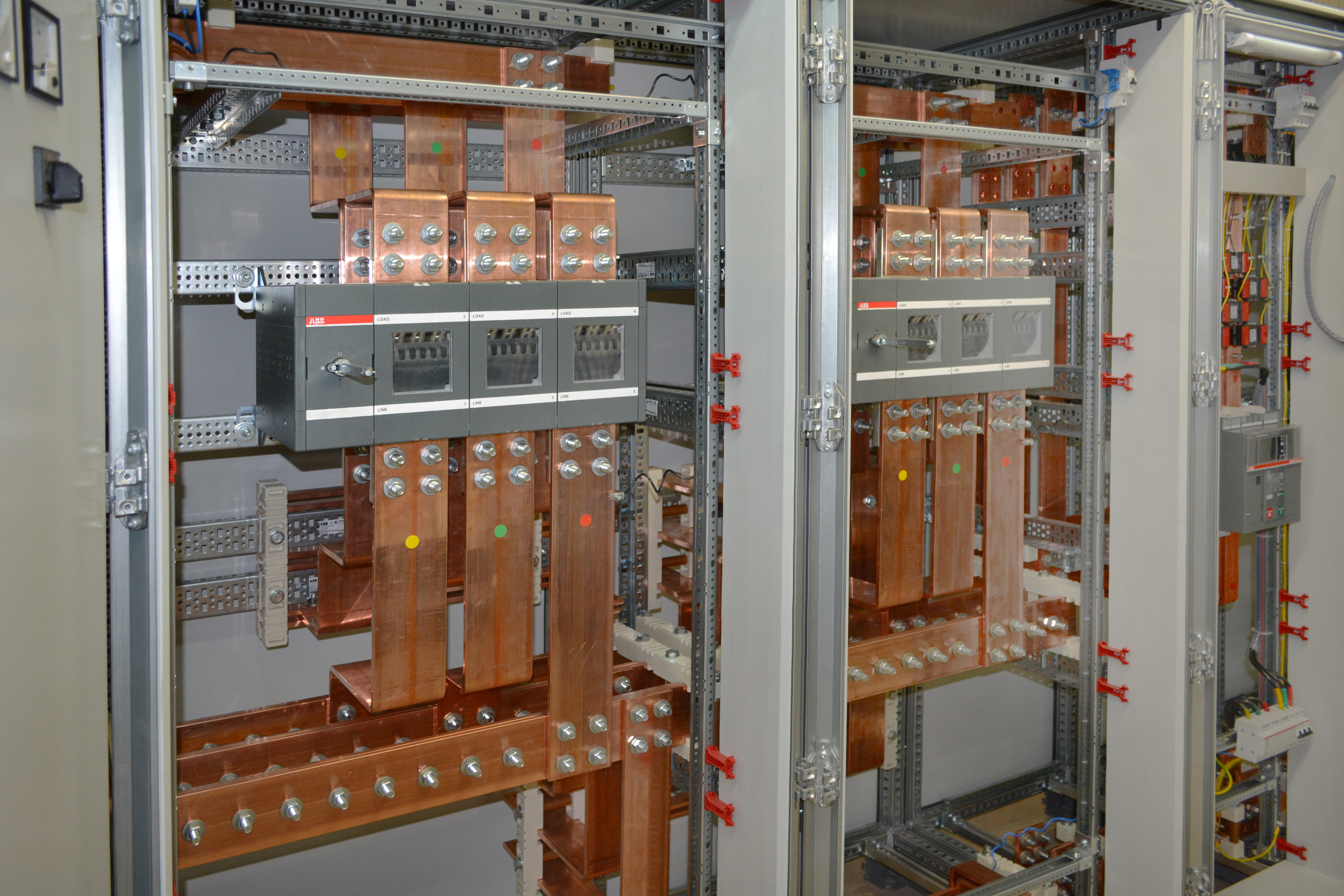

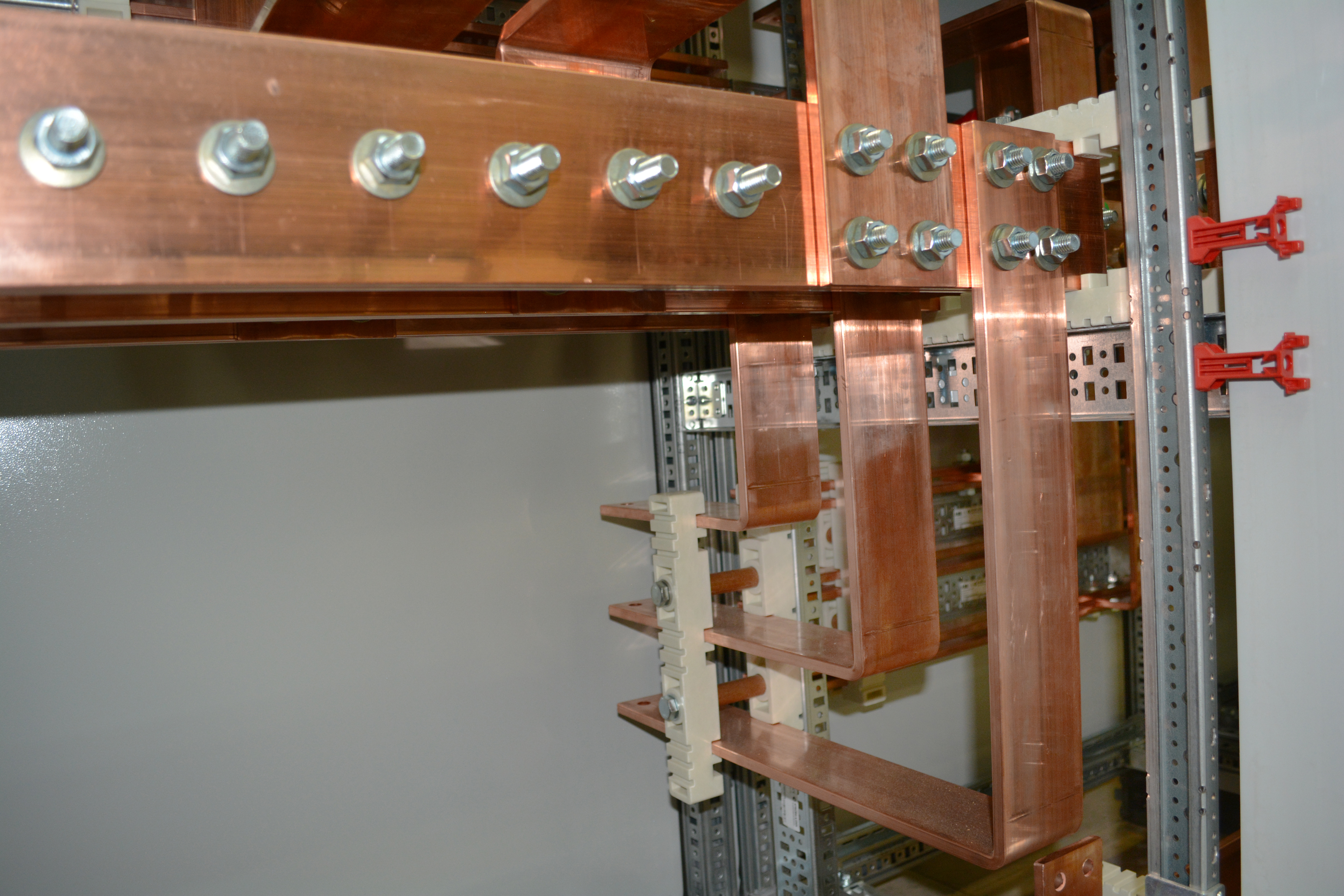

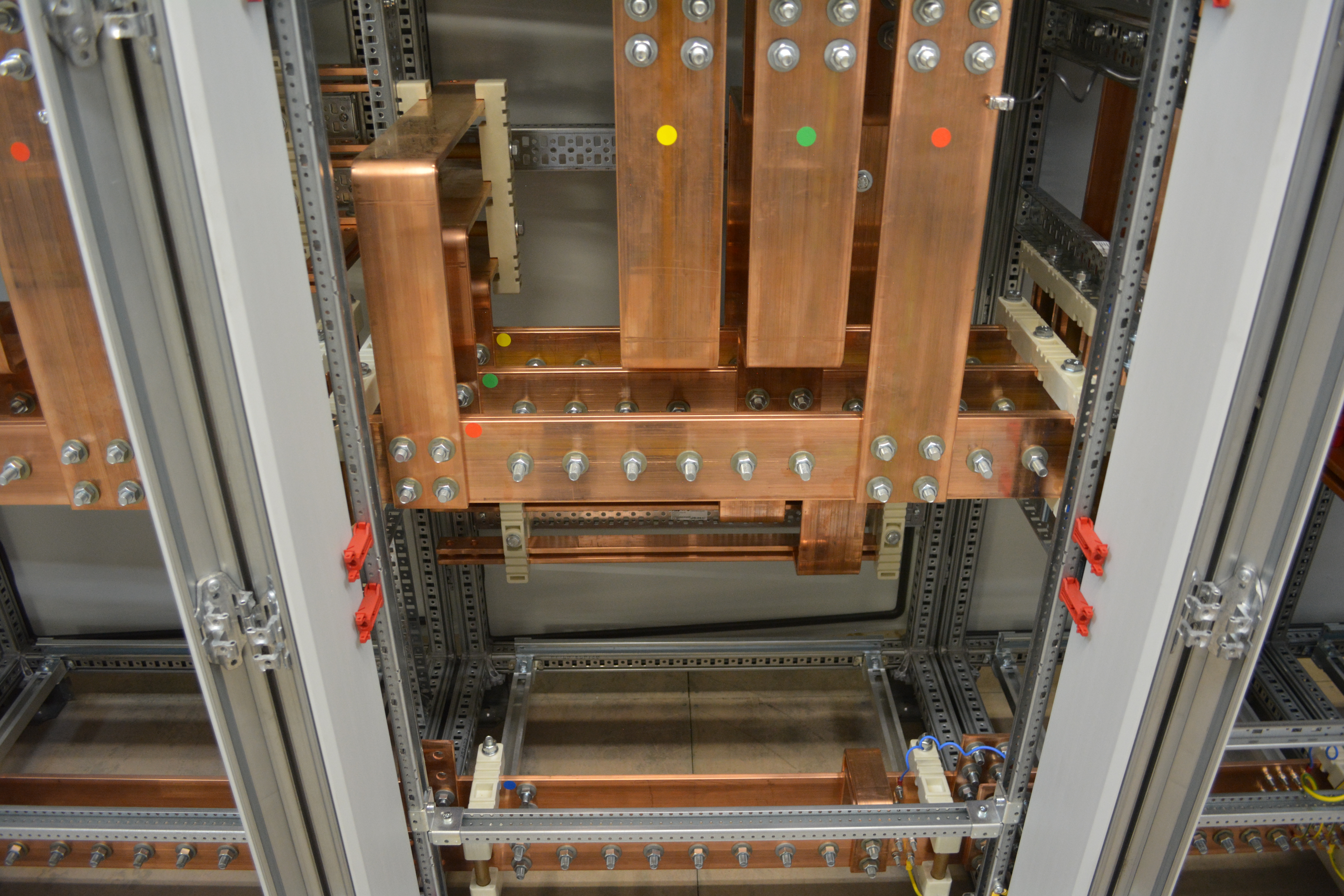

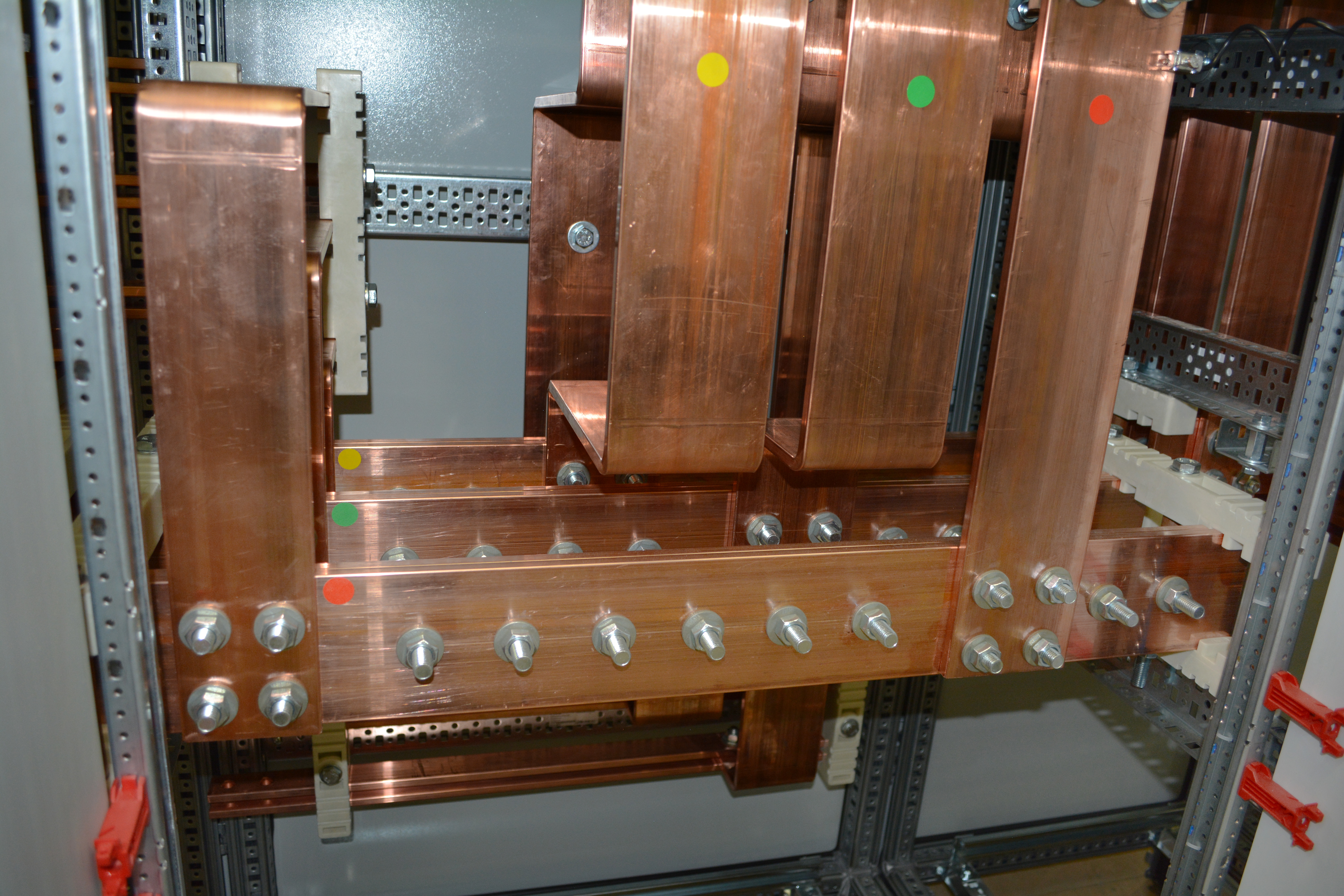

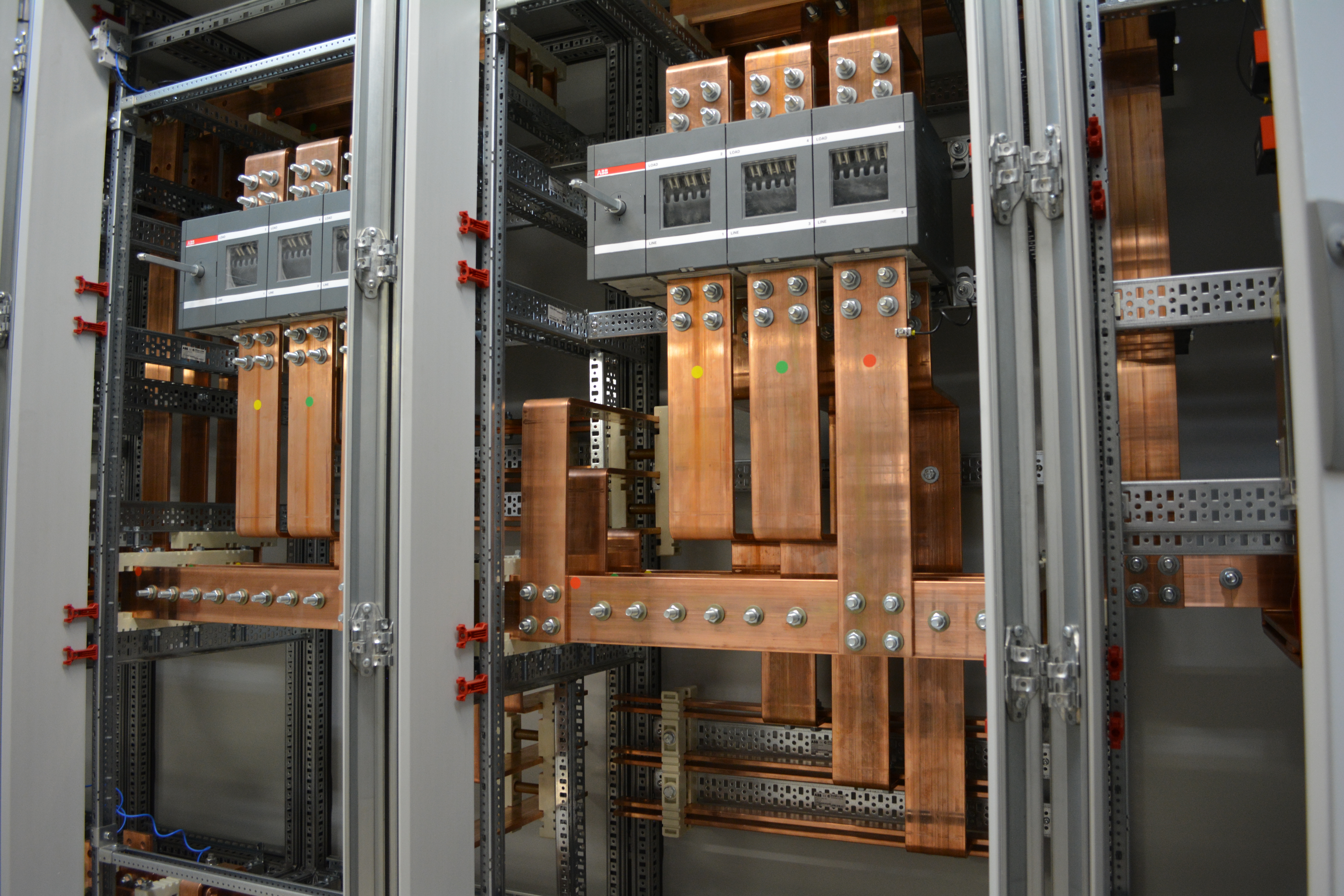

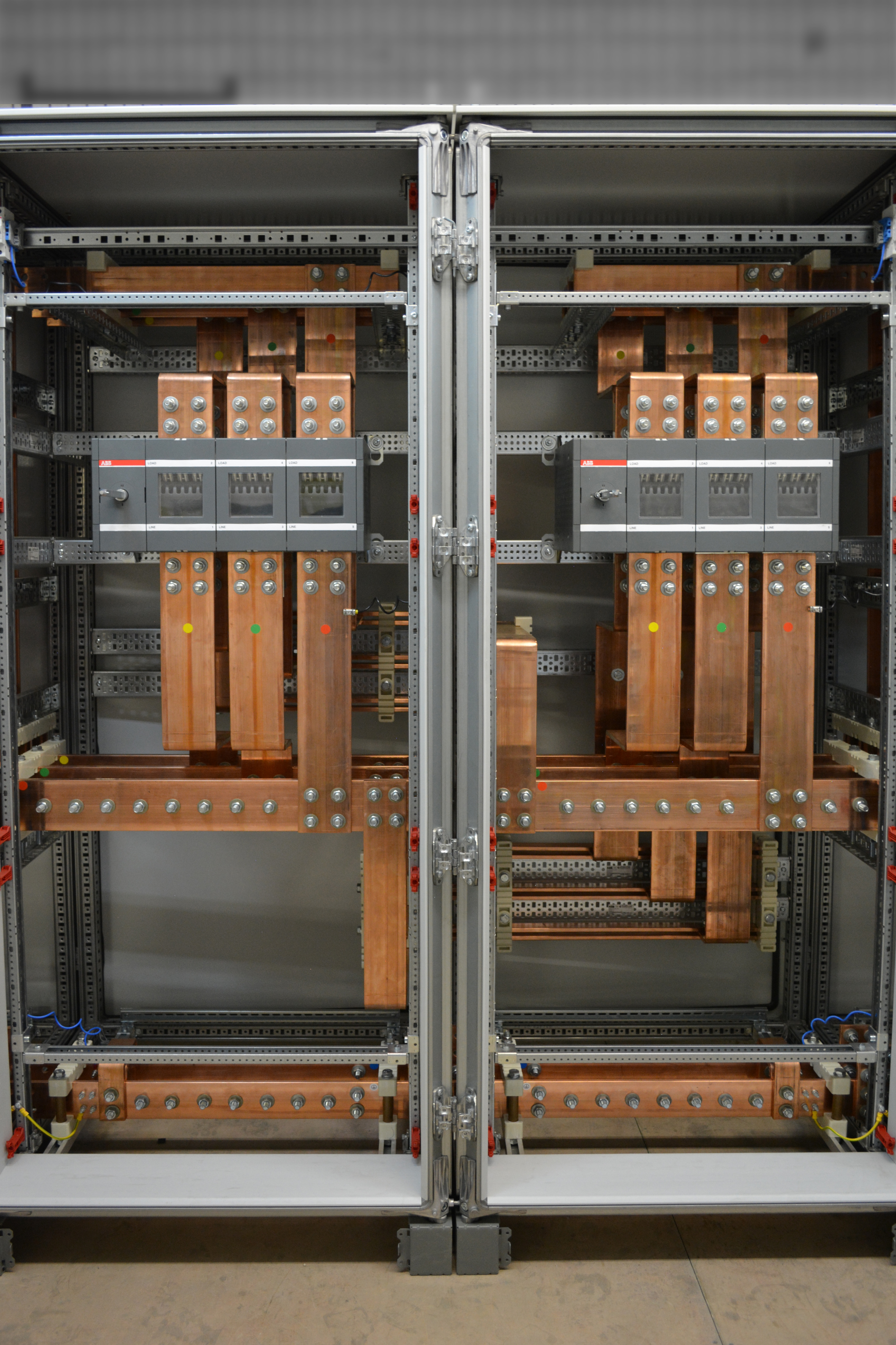

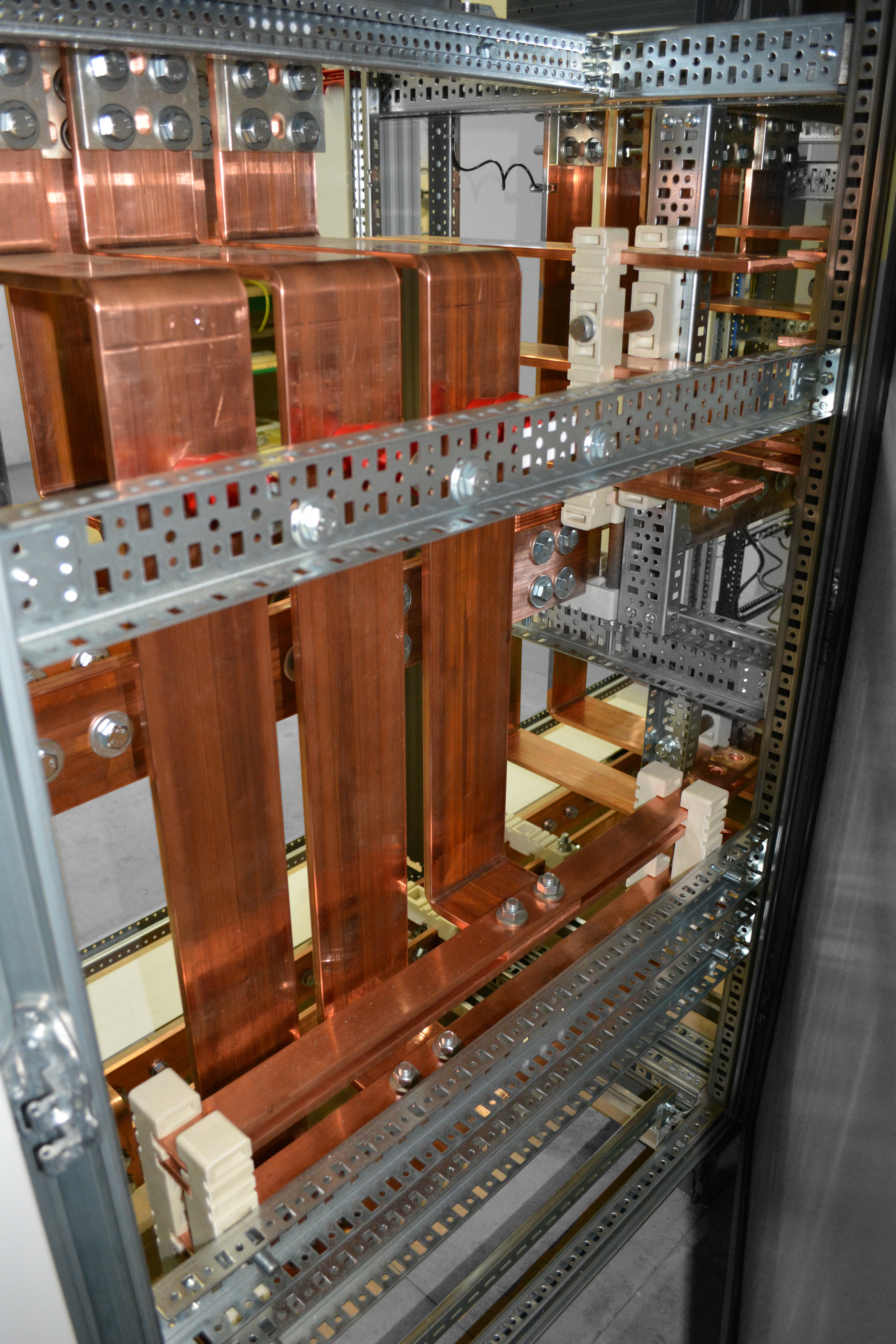

- В центральных секциях (№ 4 и № 5) расположены многоуровневые шинные мосты прямоугольного сечения 100х10 мм. На шинах установлены перекидные (реверсивные) рубильники АВВ на ток 2500 А. Сочленение твердых медных шин выполнено с помощью стальных болтов с тарельчатыми шайбами.

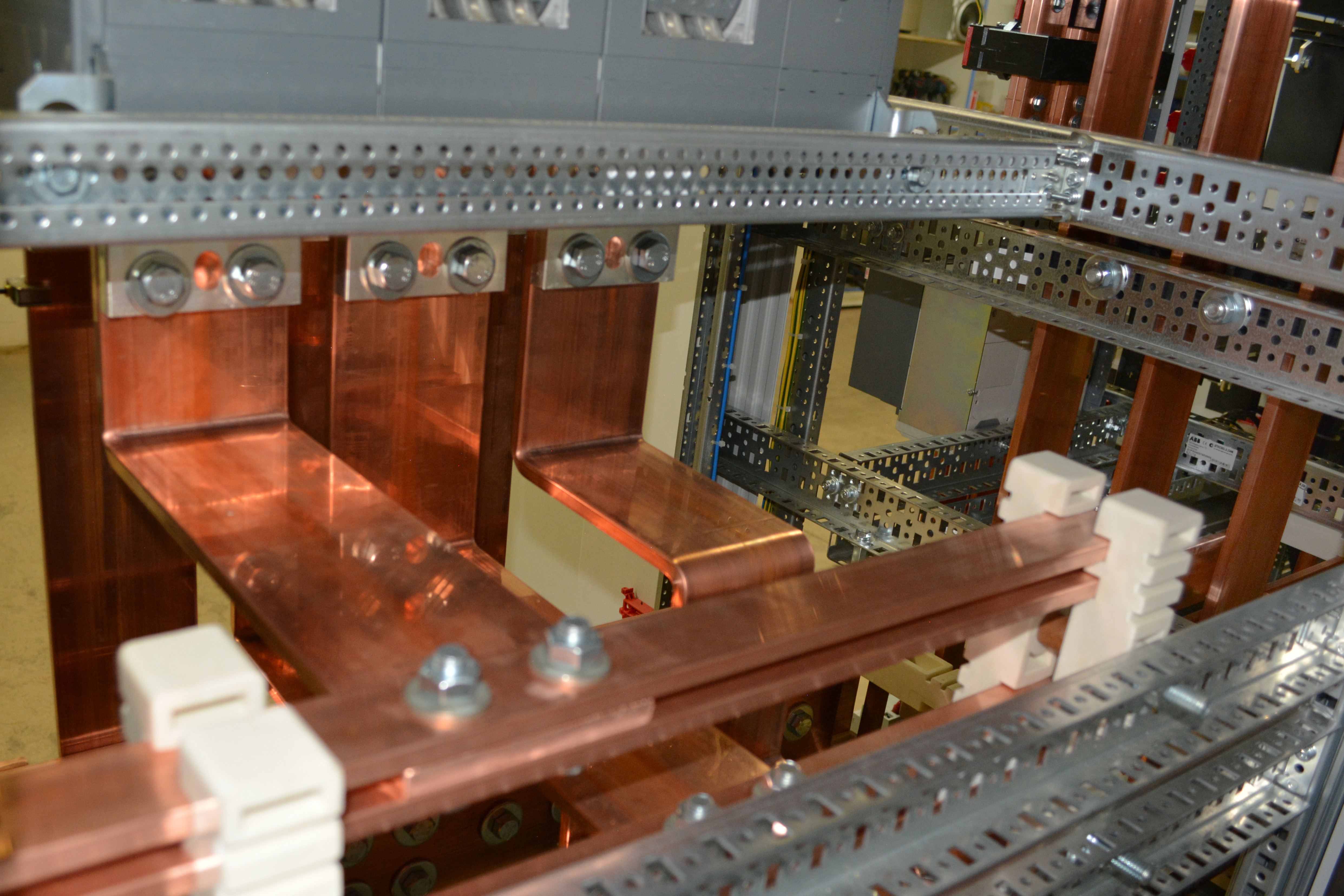

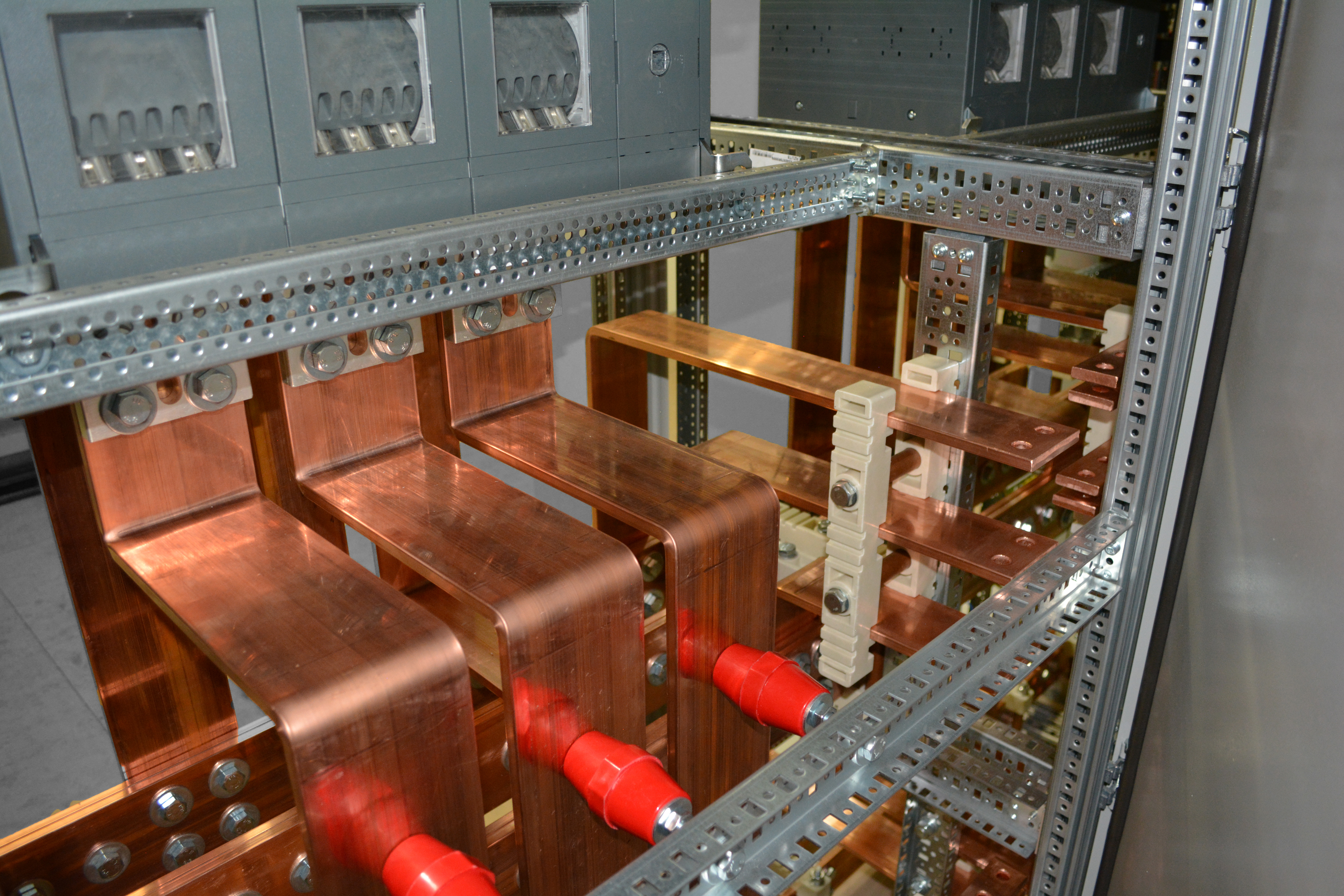

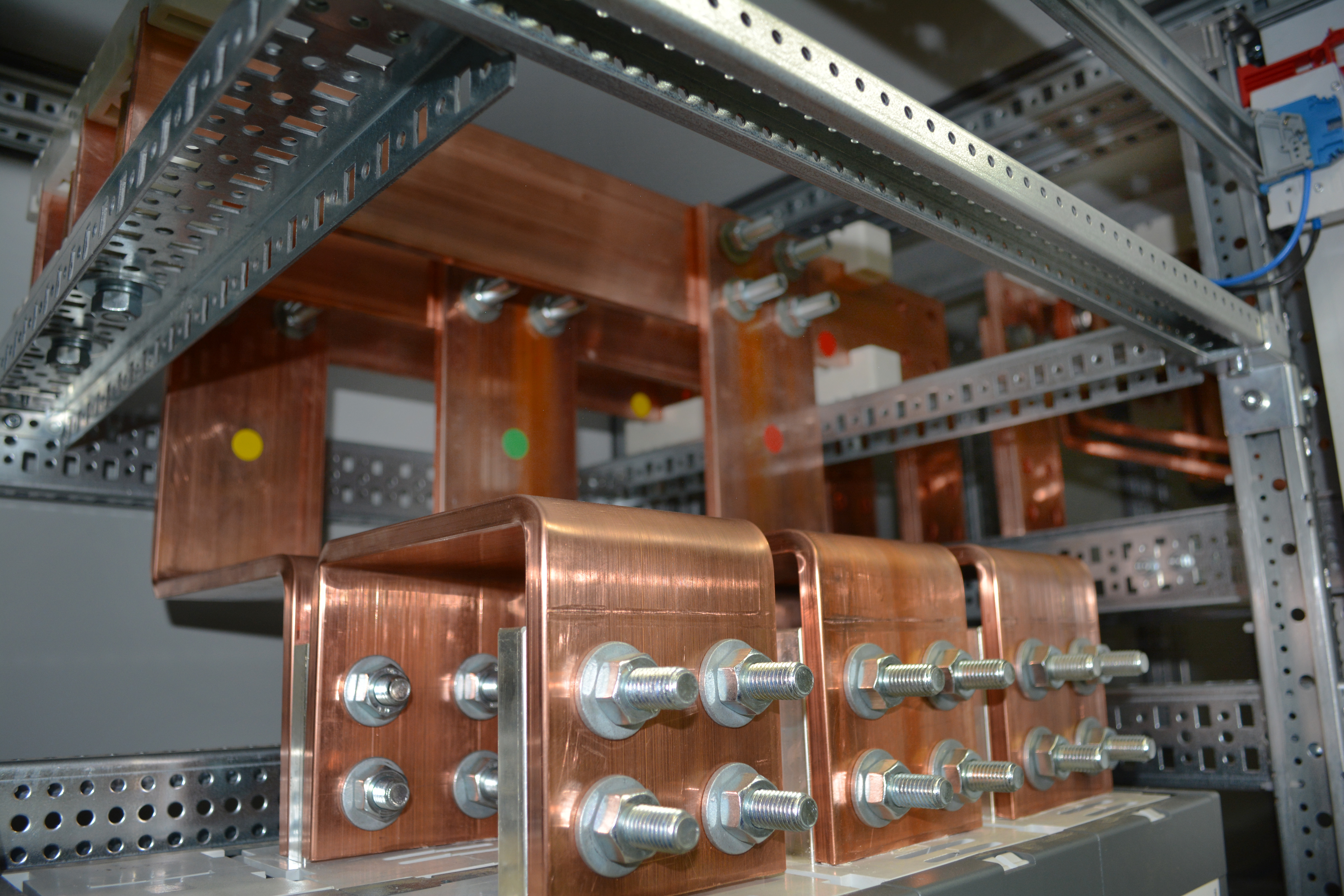

- Горизонтальный шинный мост рассчитан на подключение бронированного кабеля с медными жилами ВБбШнг-LS 4х240 – на каждую фазу 8 жил сечением 240 мм2.

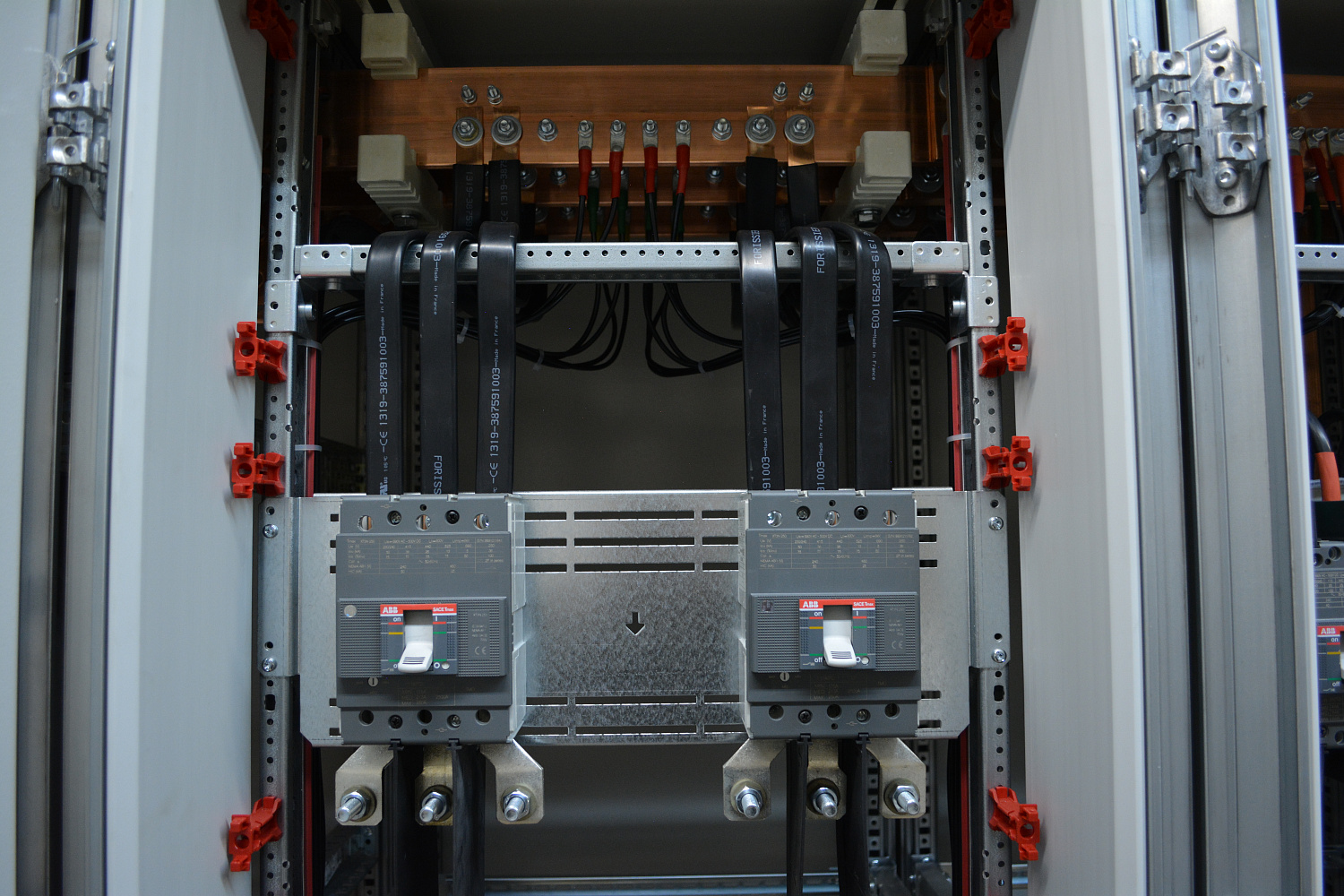

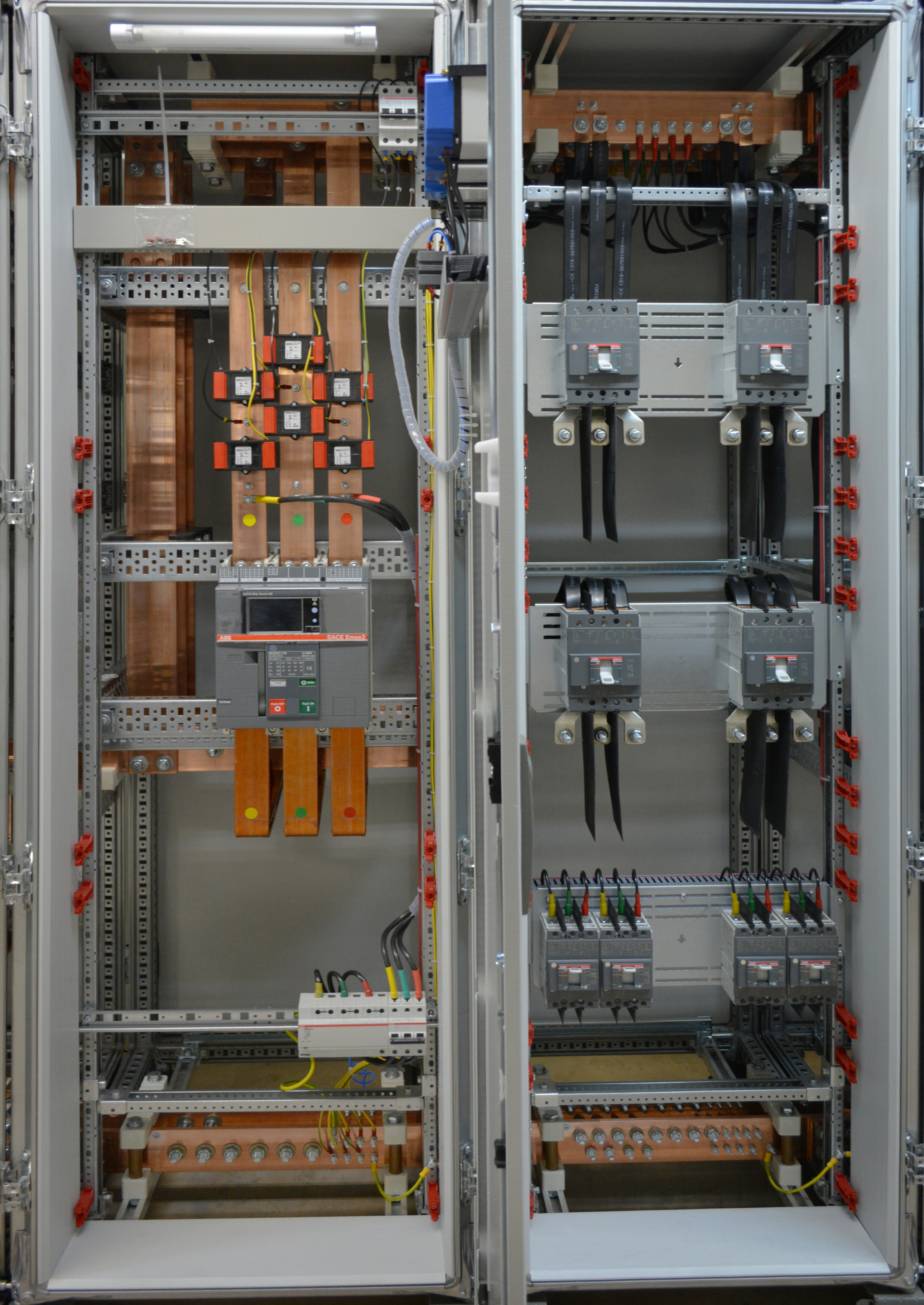

- В ячейках № 3 и № 6 предусмотрены устройства защиты от импульсных перенапряжений. На отходящих фидерах установлены защитные автоматы XT3N250TMD, XT1B160TMD. Для подключения кабелей имеются удлиненные расширенные выводы.
|
