Лукойл Коми (ГРЩ)

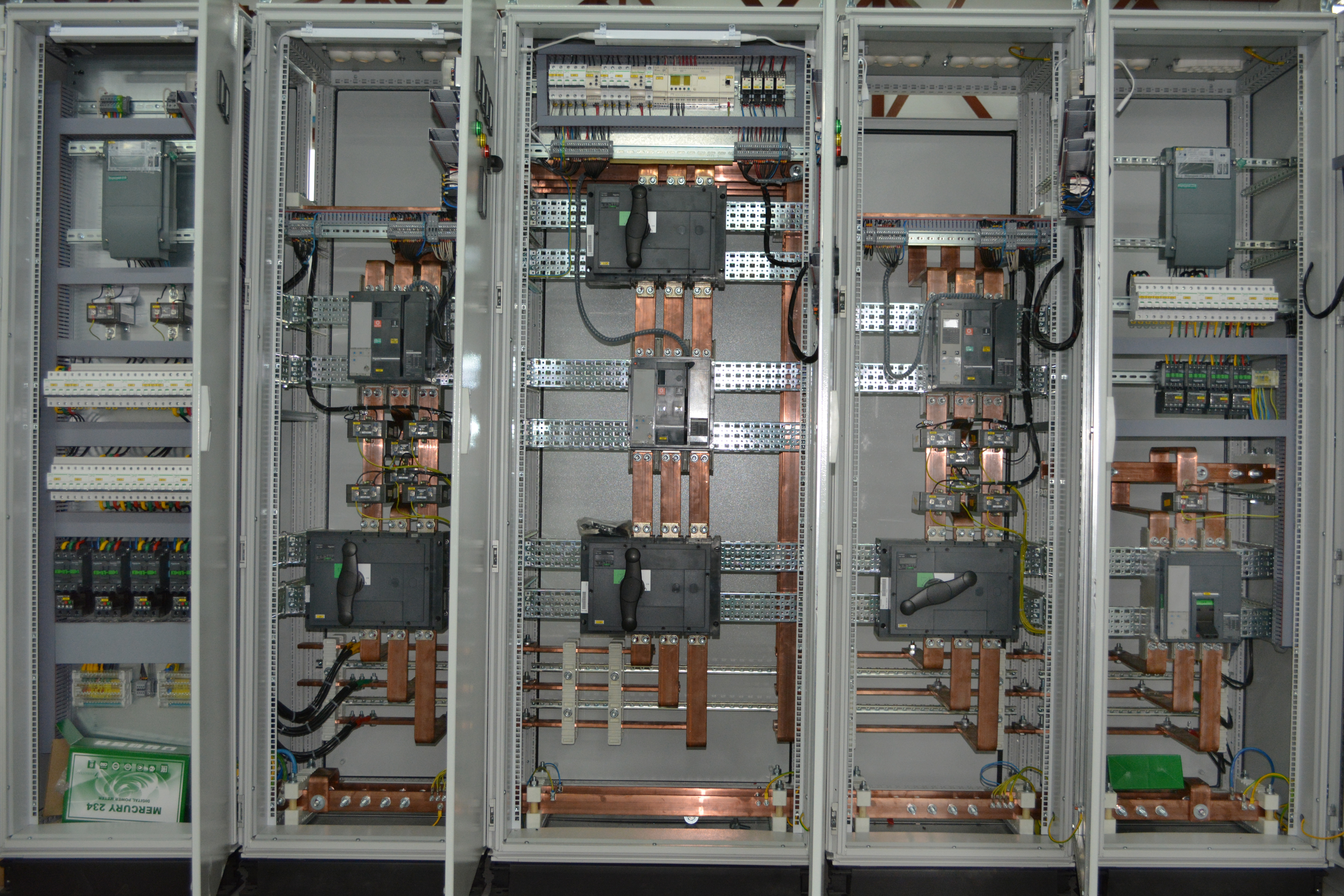

Главный распределительный щит (ГРЩ) рассчитан на токовую нагрузку 1600 А и выполнен из металлических панелей с гальванопокрытием от фирмы Rittal. В корпусах монтируется коммутационная и защитная аппаратура от Schneider Electric.
В шкафах № 1 и № 5 оборудованы щиты учета электроэнергии. В них установлены счетчики Mercury 234 5(10) А непосредственного включения.
Предусмотрено устройство автоматического ввода резерва, которое управляется через мотор-приводы секционного и вводного автоматического выключателя. Возможно переключение между вводами в ручном режиме.

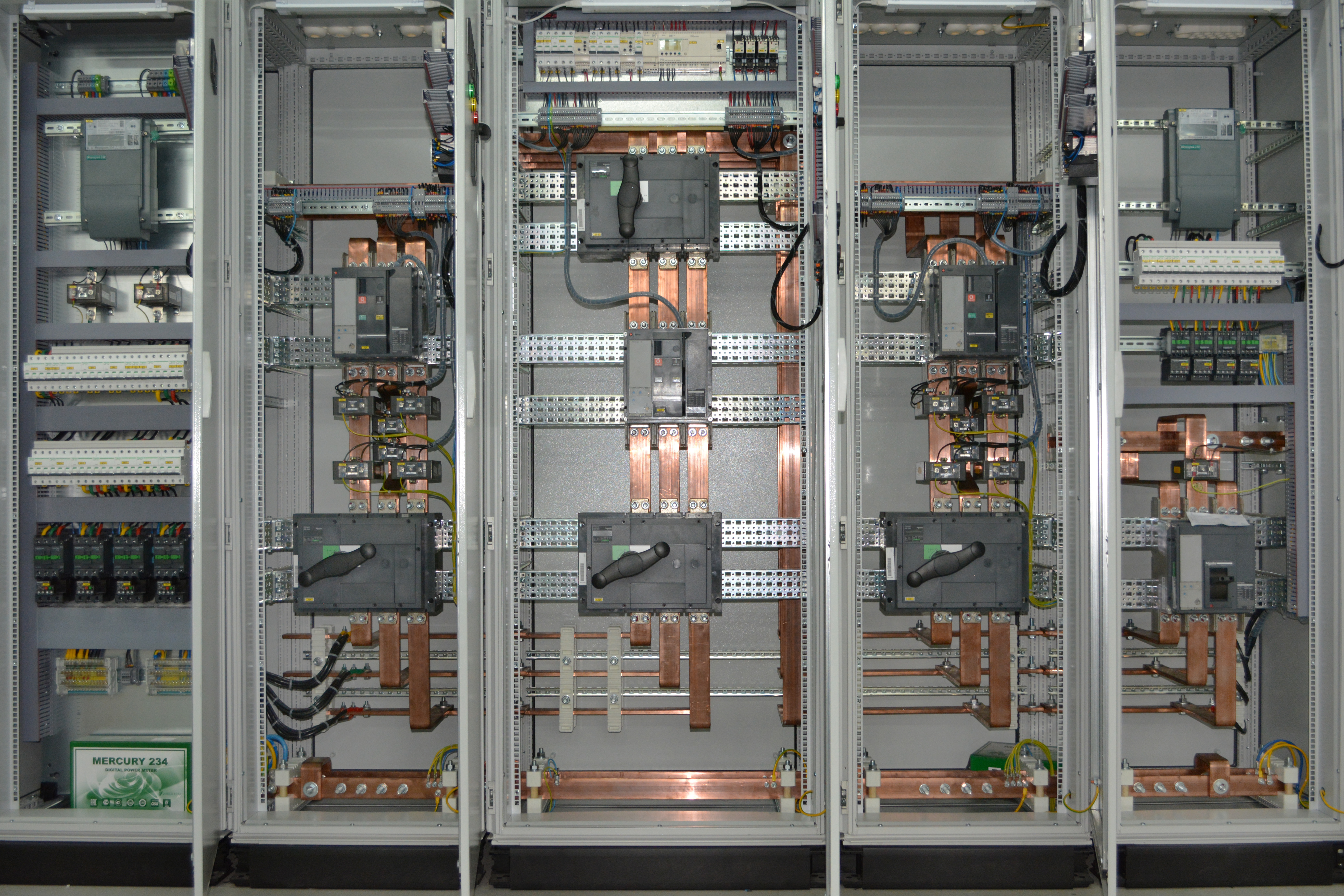

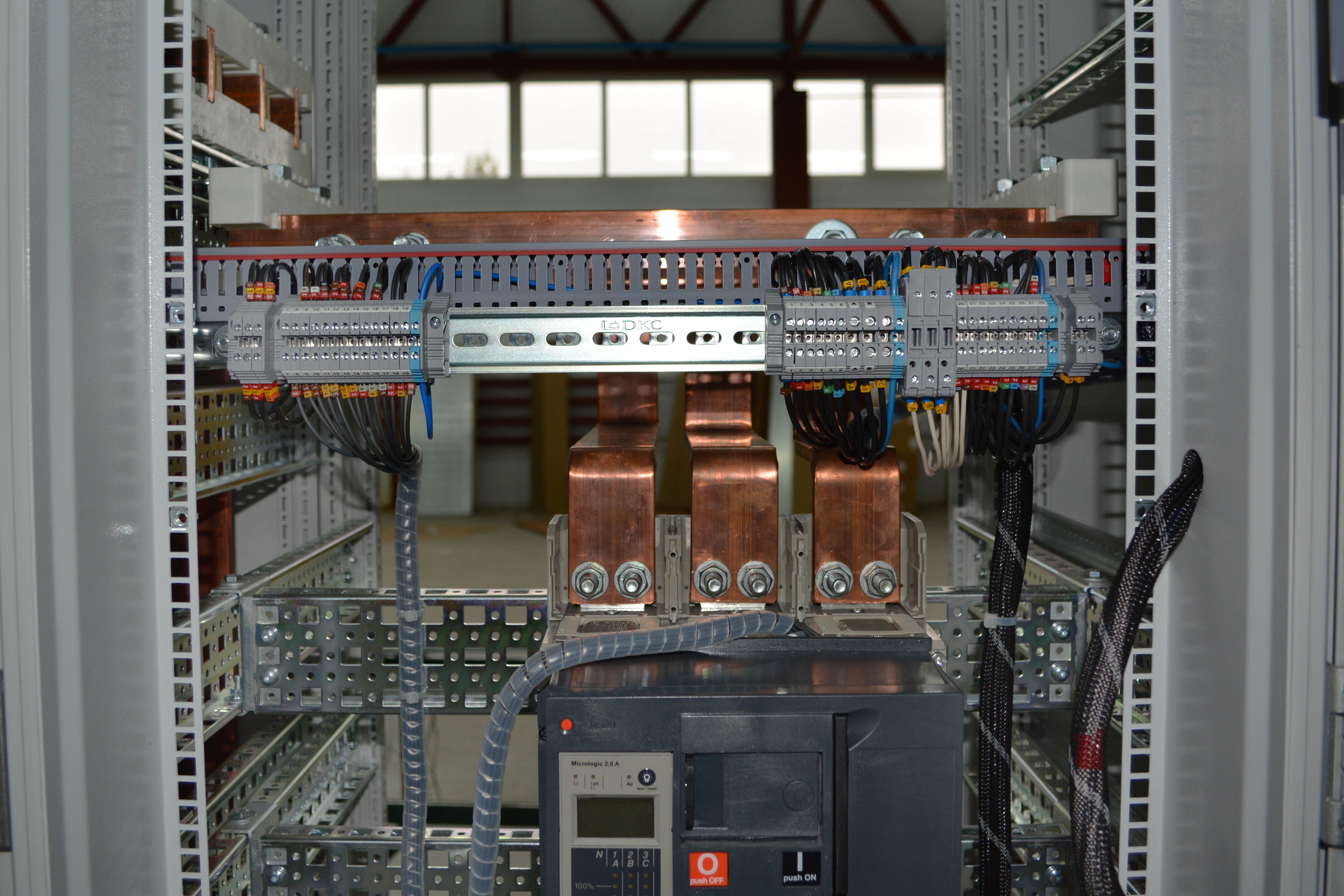

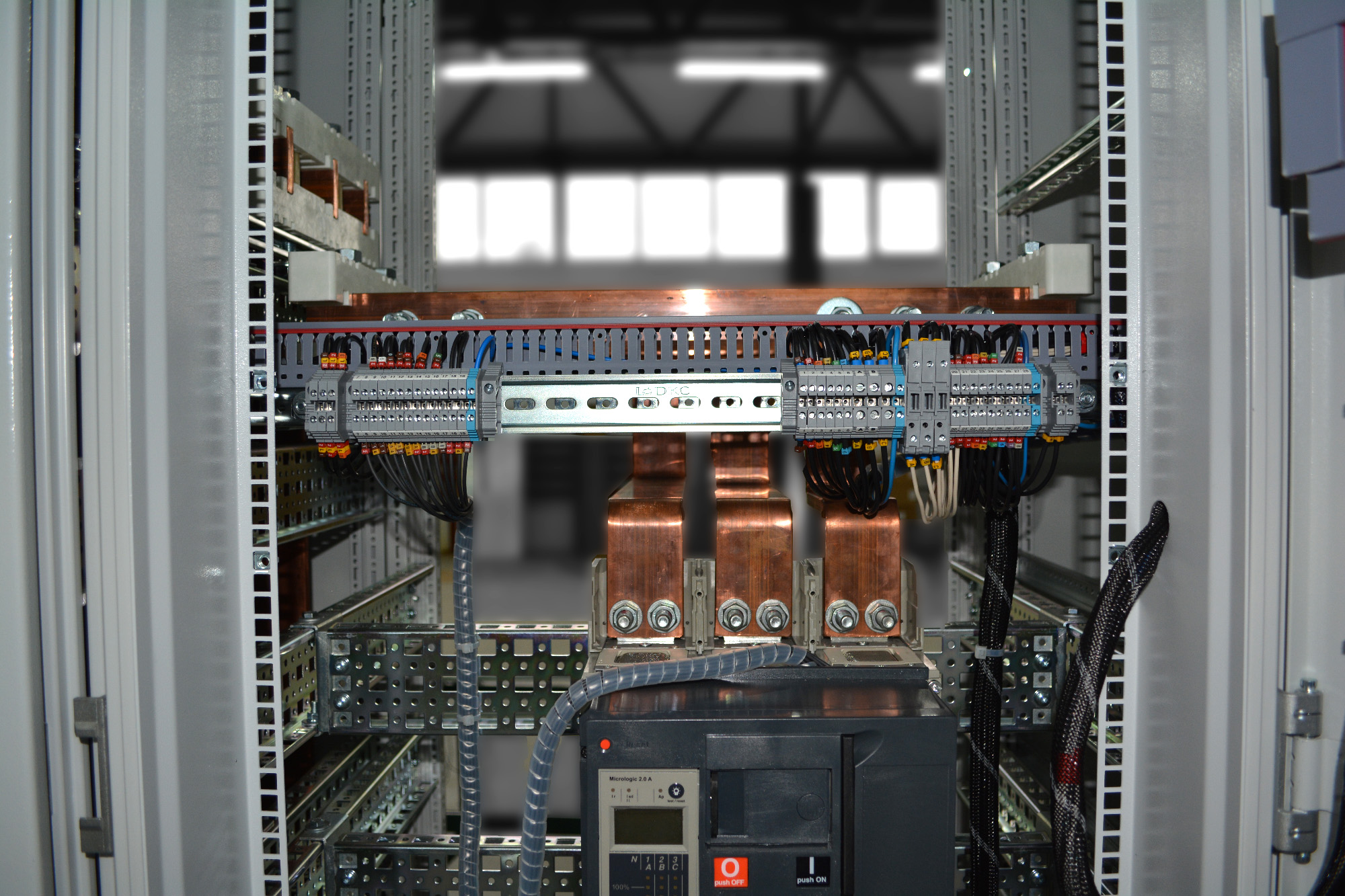

- Главный распределительный щит (ГРЩ) выполнен из металла с гальваническим покрытием. Корпуса фирмы Rittal. Отсеки сборных шин и кабельного присоединения имеют степень защиты IP20. Объединение соседних ячеек выполняется соединением сборных шин посредством зажимных вкладышей.
- ГРЩ рассчитан на номинальный ток 1600 А и оснащен коммутационным и защитным оборудованием фирмы Schneider Electric.

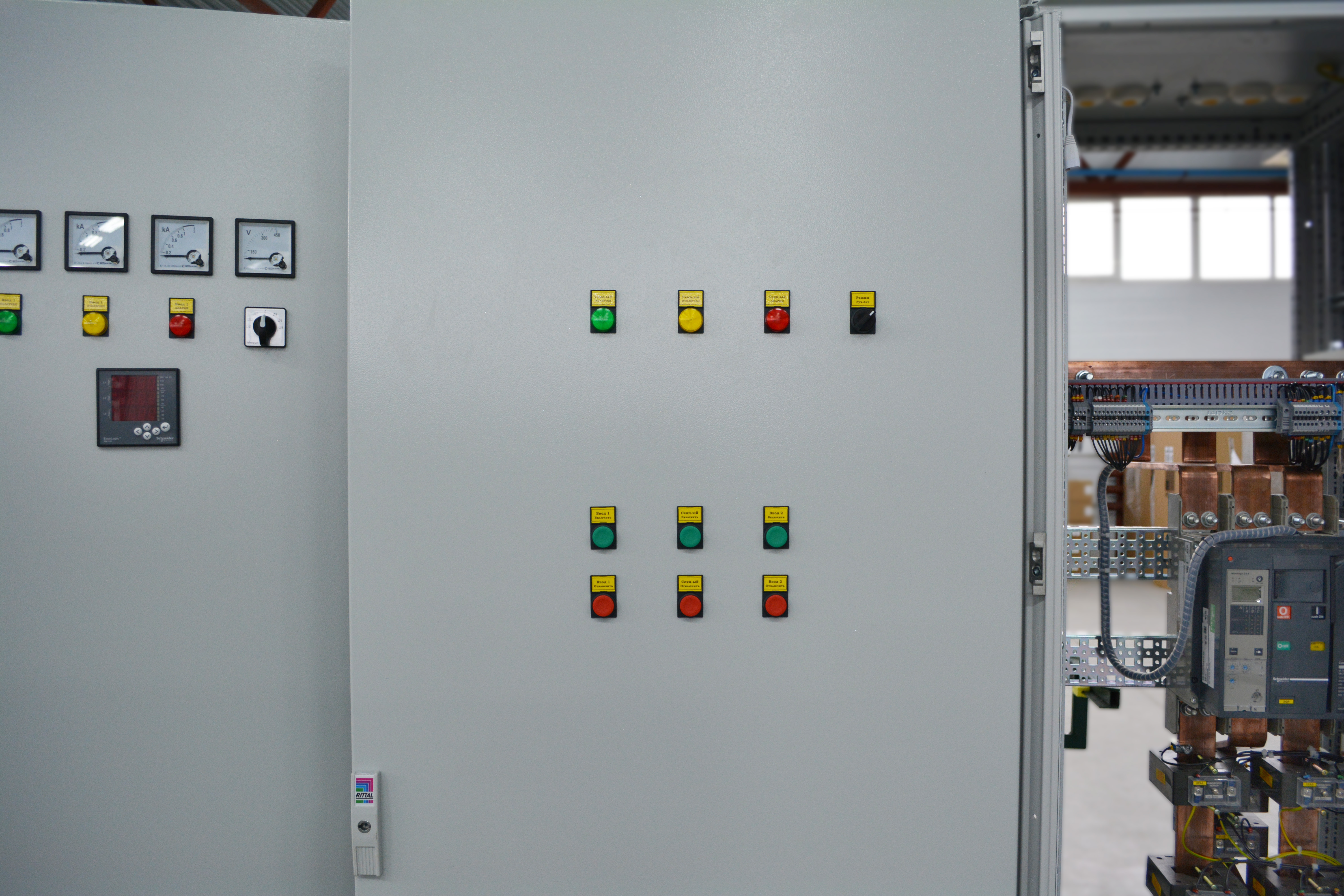

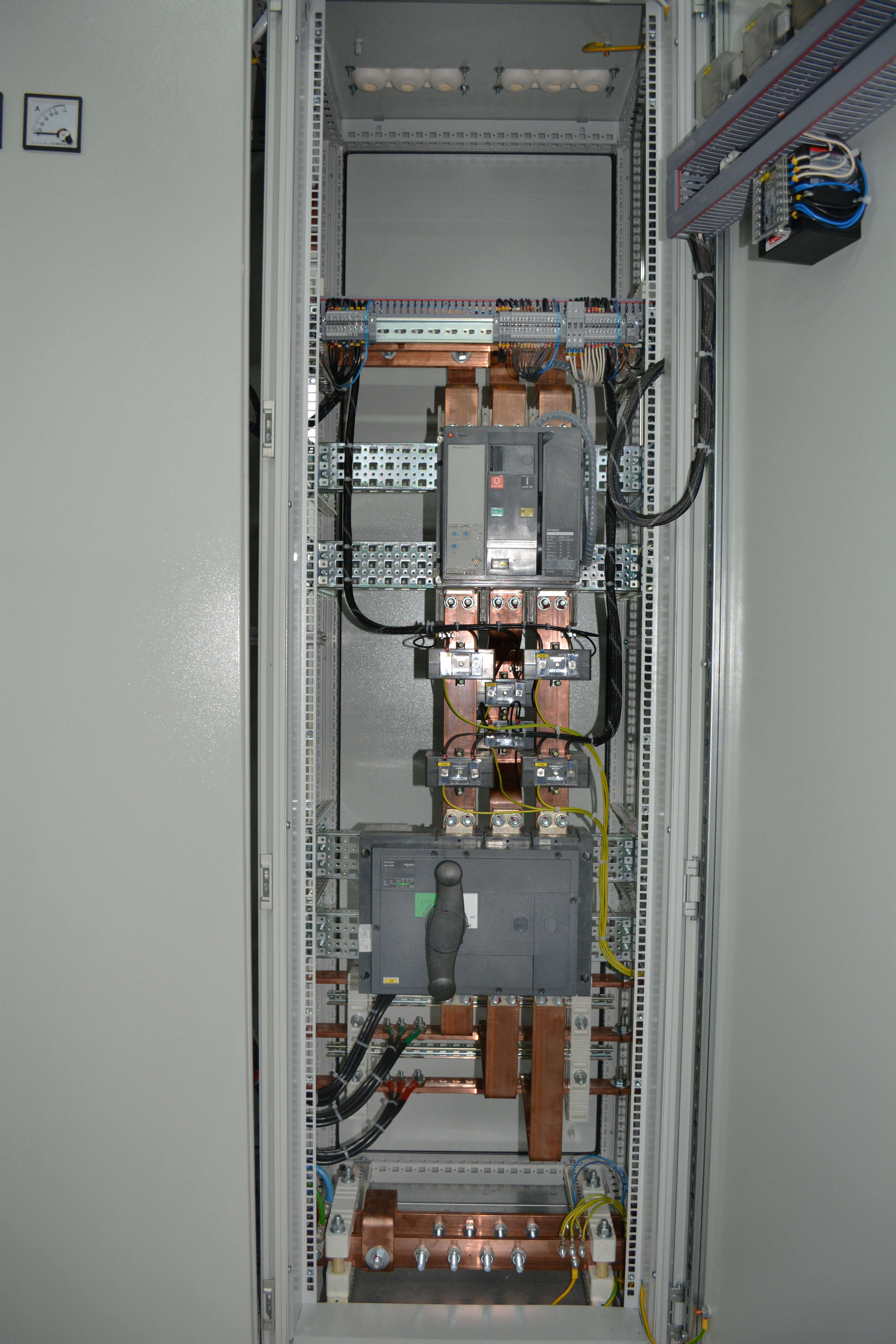

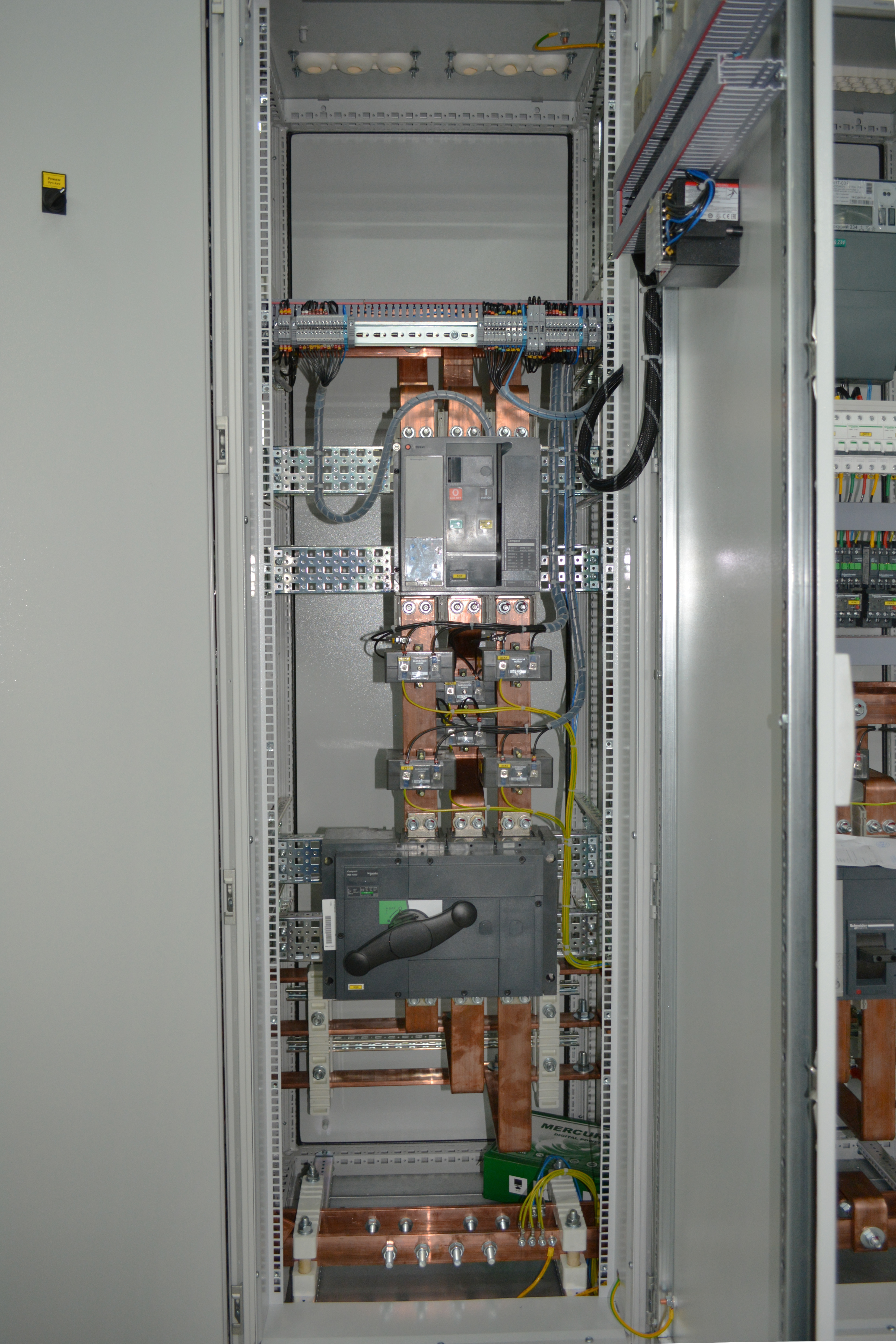

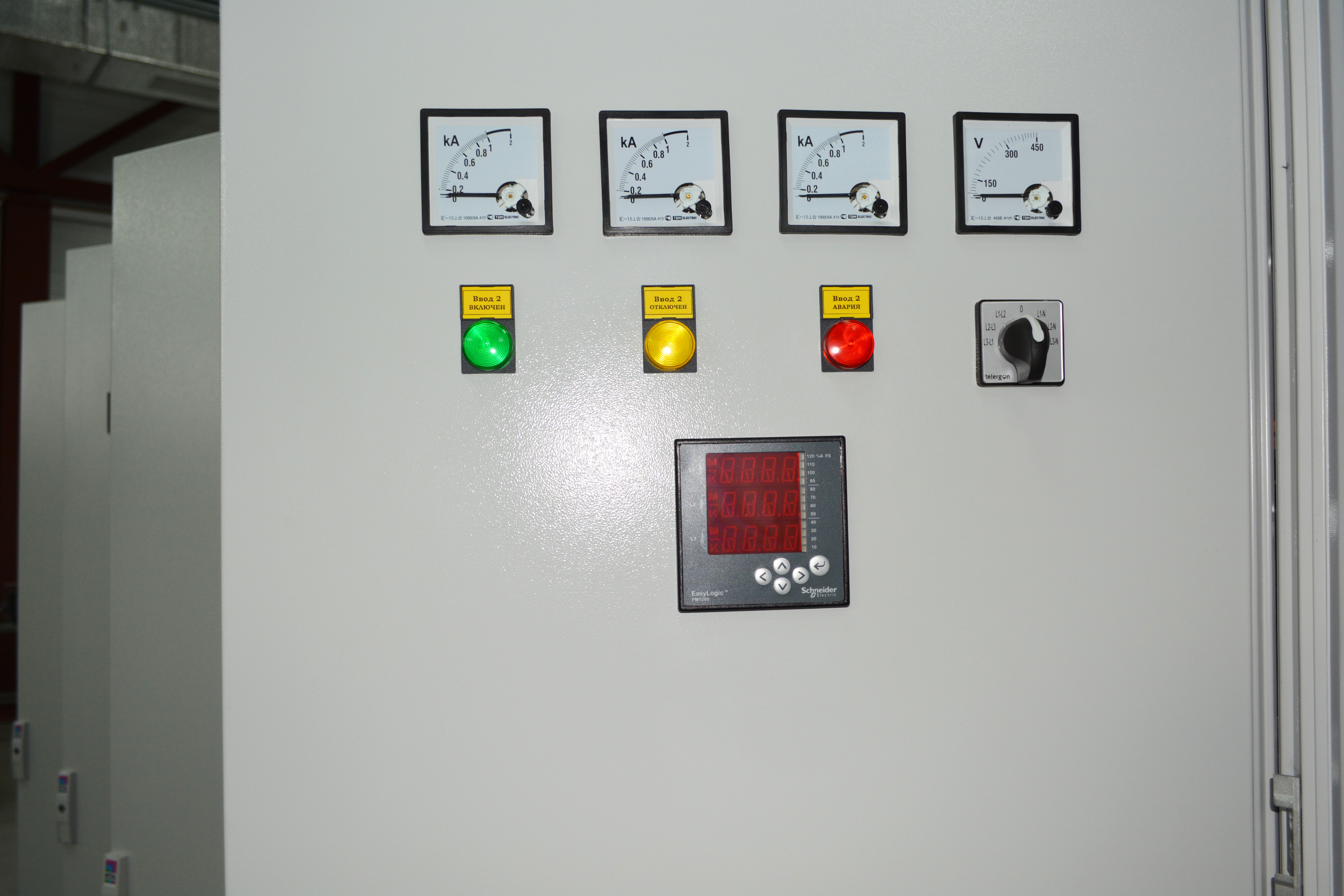

- На вводных панелях № 2 (ввод 1) и № 4 (ввод 2) установлены многофункциональные щитовые индикаторы и измерительные приборы: 3 килоамперметра (по 1 на каждую фазу) и 1 вольтметр с переключателем. Для защиты от перегрузок и токов короткого замыкания имеются автоматические выключатели с мотор-приводом.

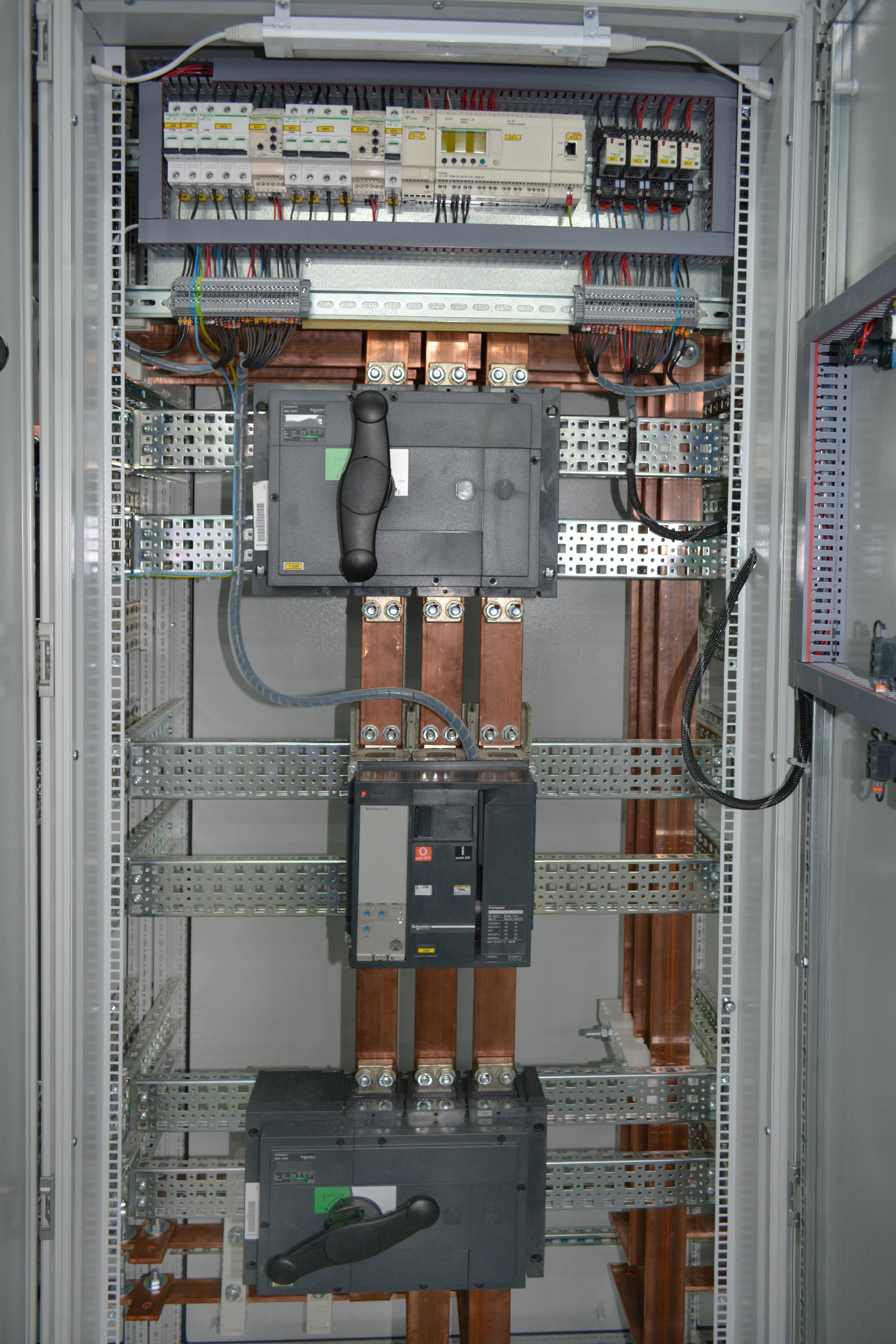

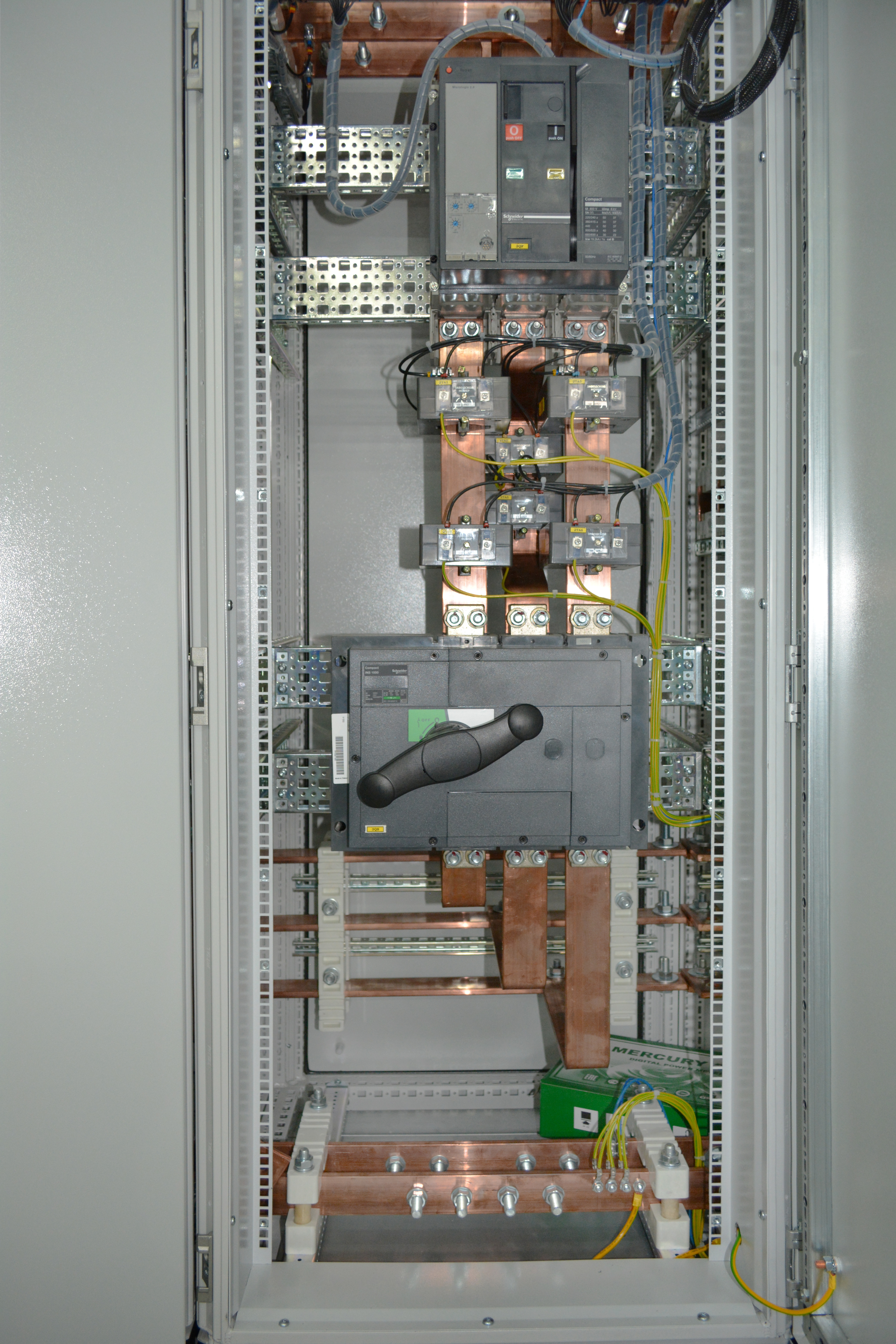

- В панели предусмотрен автоматический ввод резерва. Управление контроллером осуществляется от интеллектуального реле Zelio Logic со встроенной памятью резервного копирования. Для переключения между вводами использован секционный автоматический выключатель NS800N3P с мотор-приводом. Уставка: 1000 А. Передача сигналов в секцию управления АВР происходит по MODBUS.

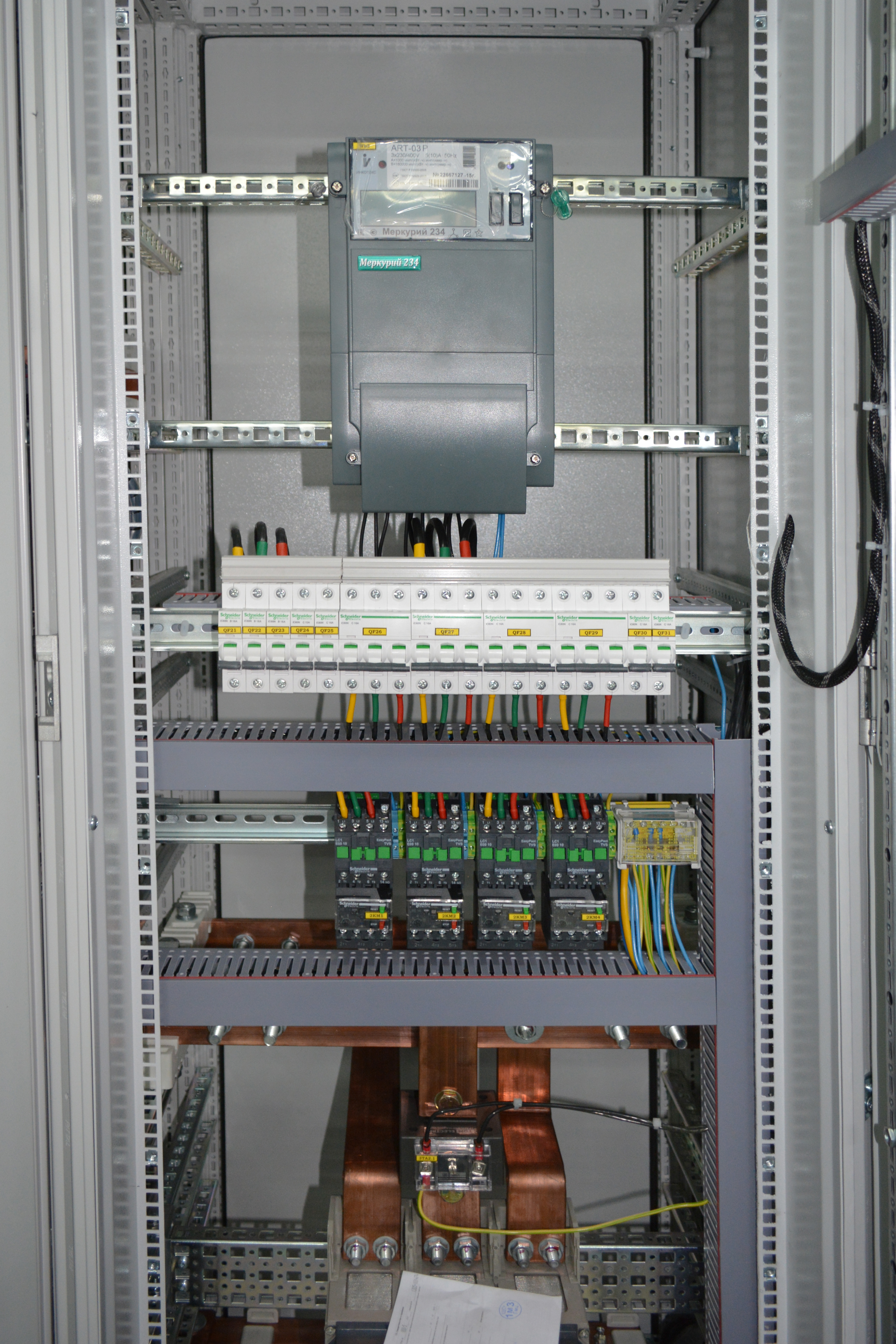

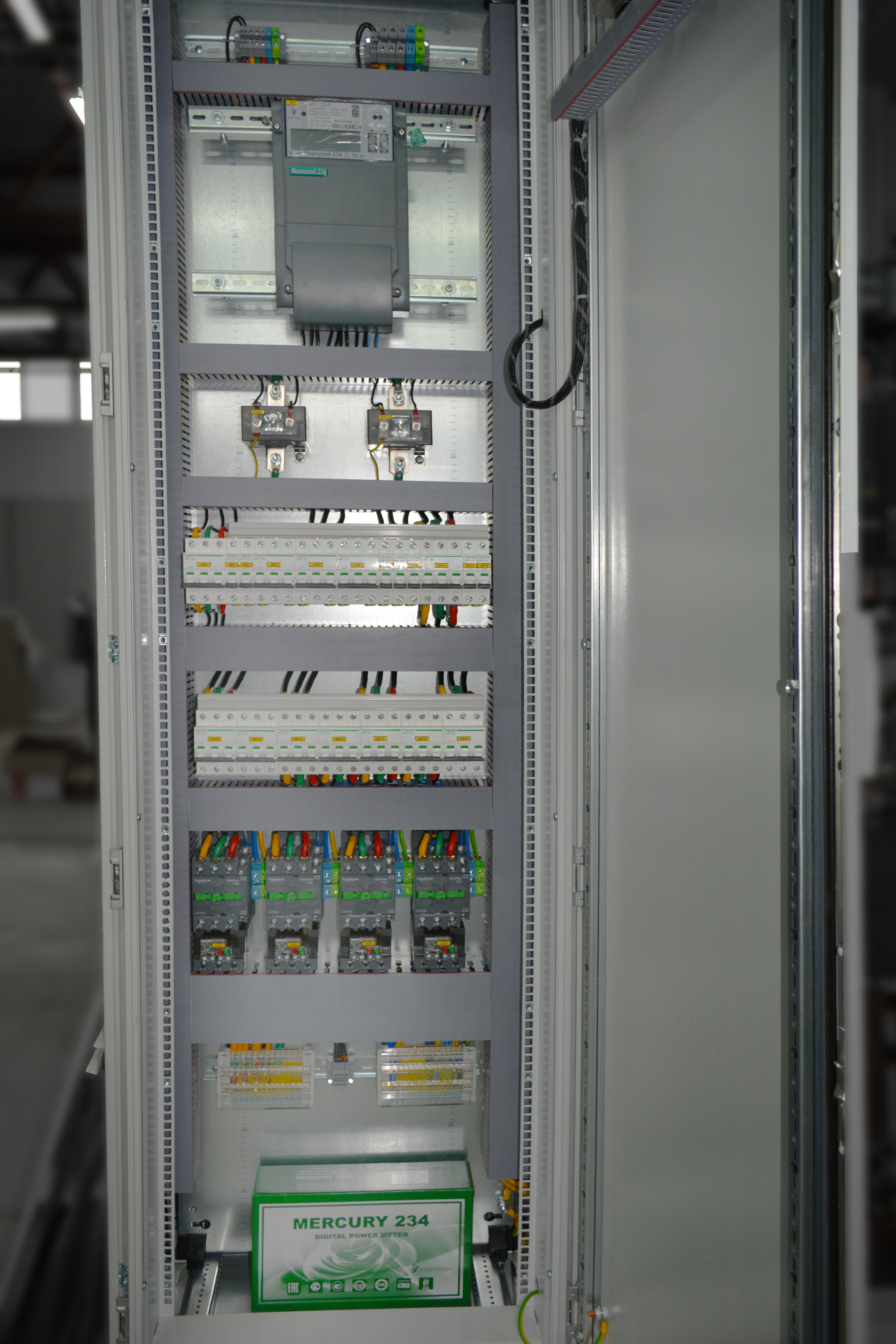

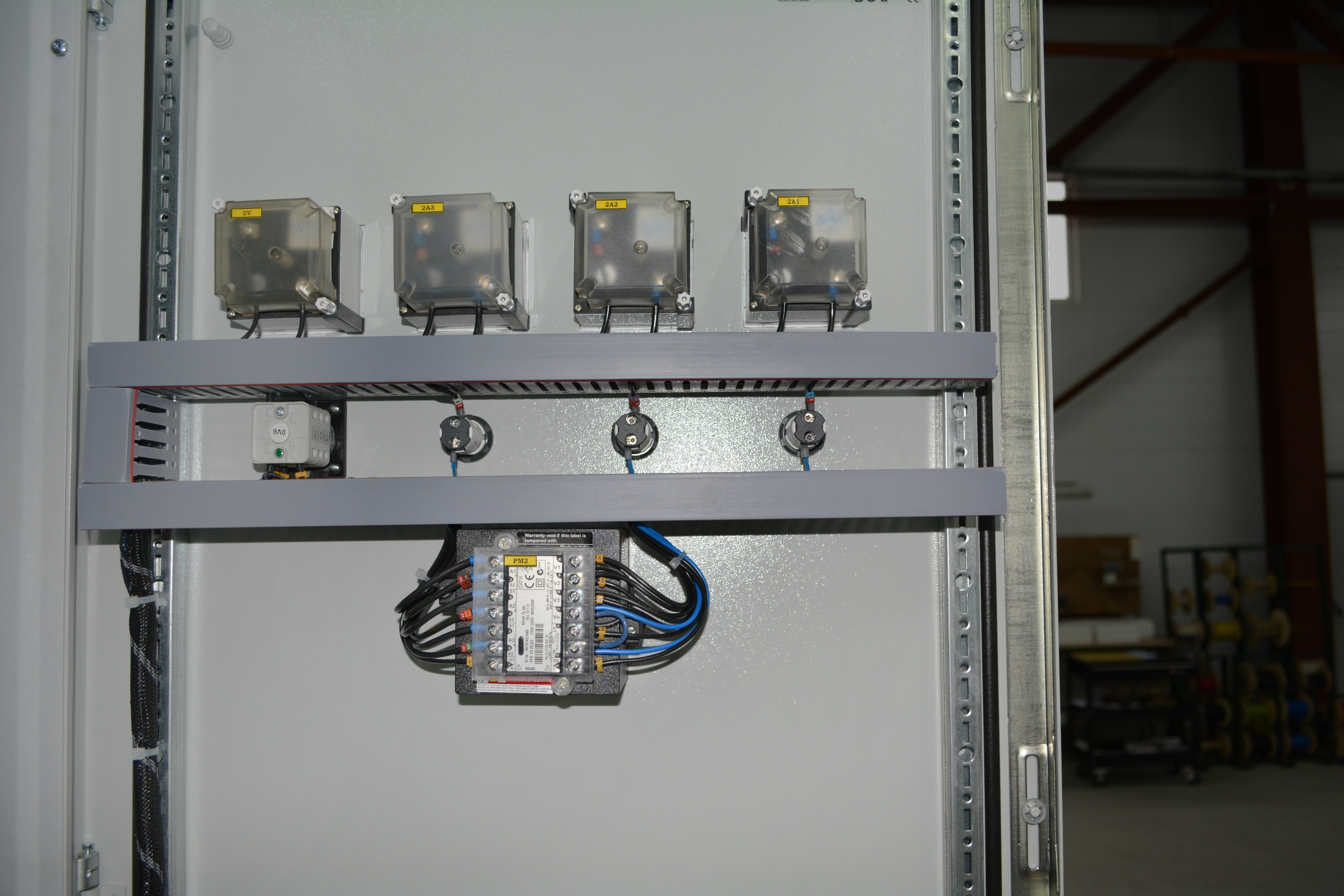

- Панели № 1 и № 5 – учетно-распределительные. Для учета электроэнергии используются счетчики прямого включения Mercury 234 5(10) А.
|
