Распределительное устройство РУ-0,4кВ. Номинальный ток 6300А

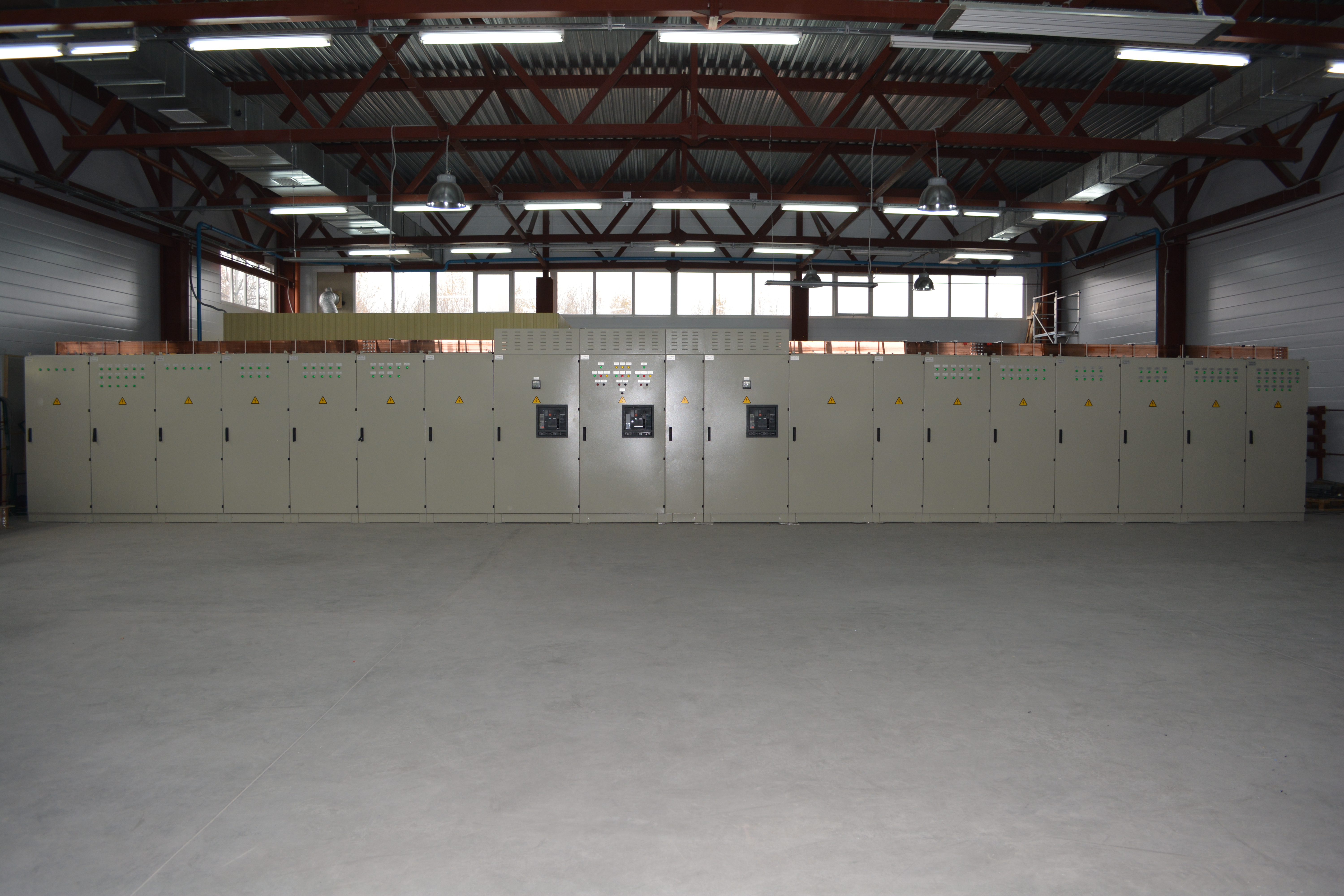

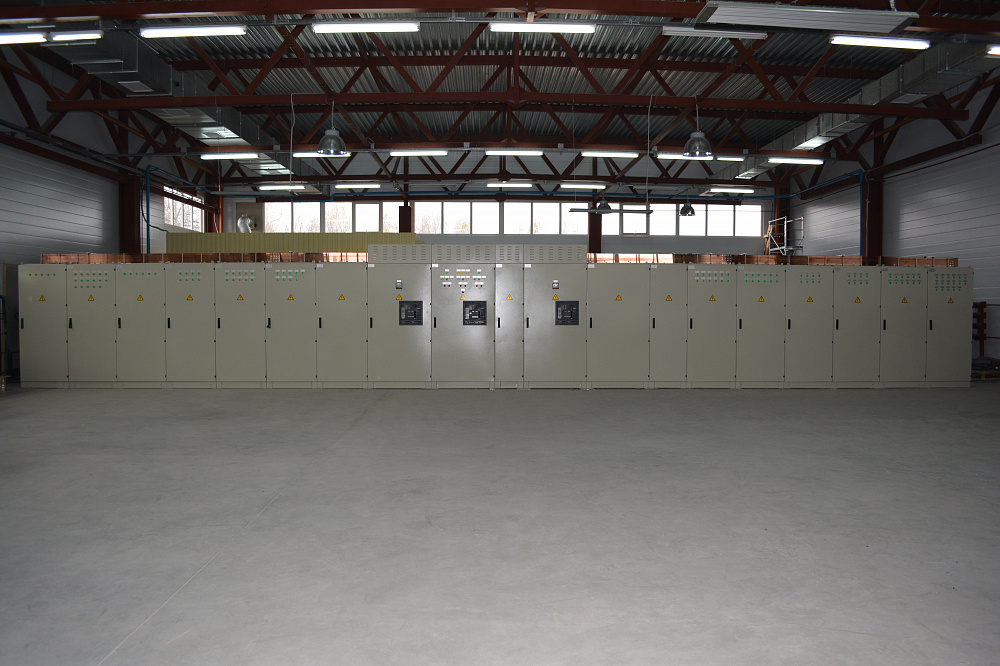

Данный главный распределительный щит установлен на одном из промышленных горно-добывающих комплексов в ЮФО РФ. Проект выполнен на оборудовании производства Schneider Electric.
Данный главный распределительный щит установлен на одном из промышленных горно-добывающих комплексов в ЮФО РФ. Проект выполнен на оборудовании производства Schneider Electric.
-

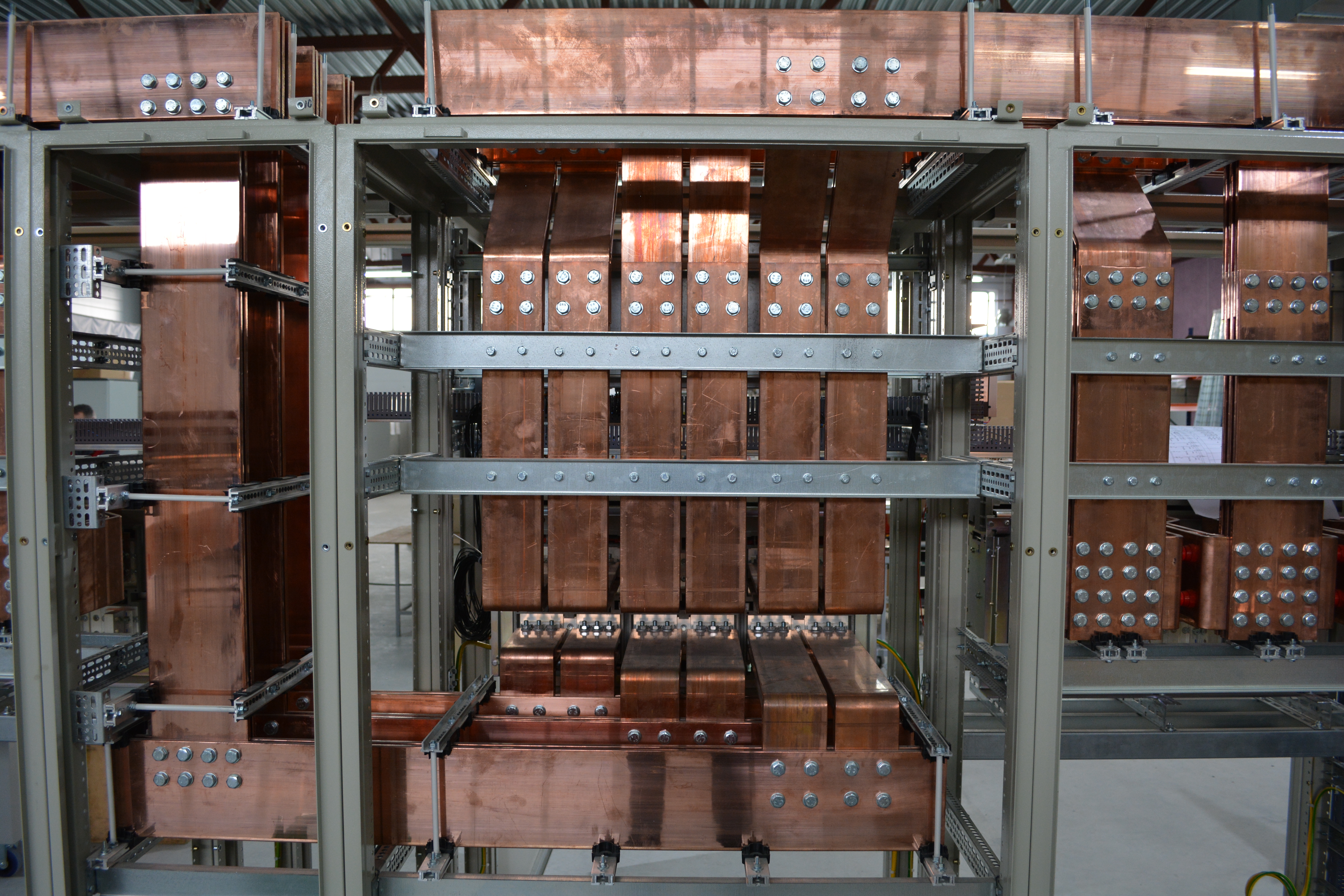

Распределительное устройство выполнено по схеме: два рабочих ввода на две секции сборных шин с автоматическим вводом резерва питания, построенном на секционном выключателе.
-

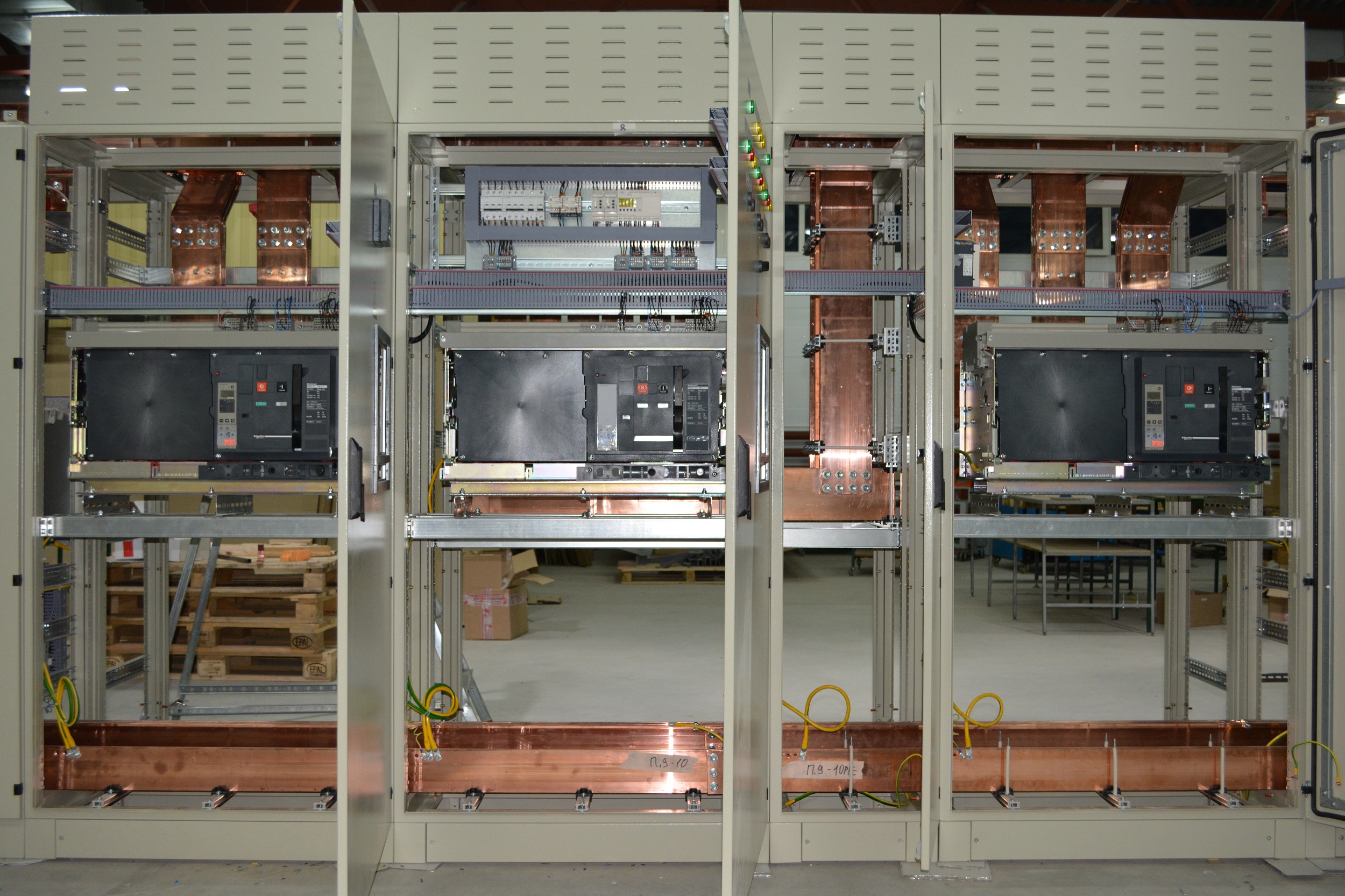

Номинальный ток вводных автоматических выключателей 6300А, секционного 4000А.
-

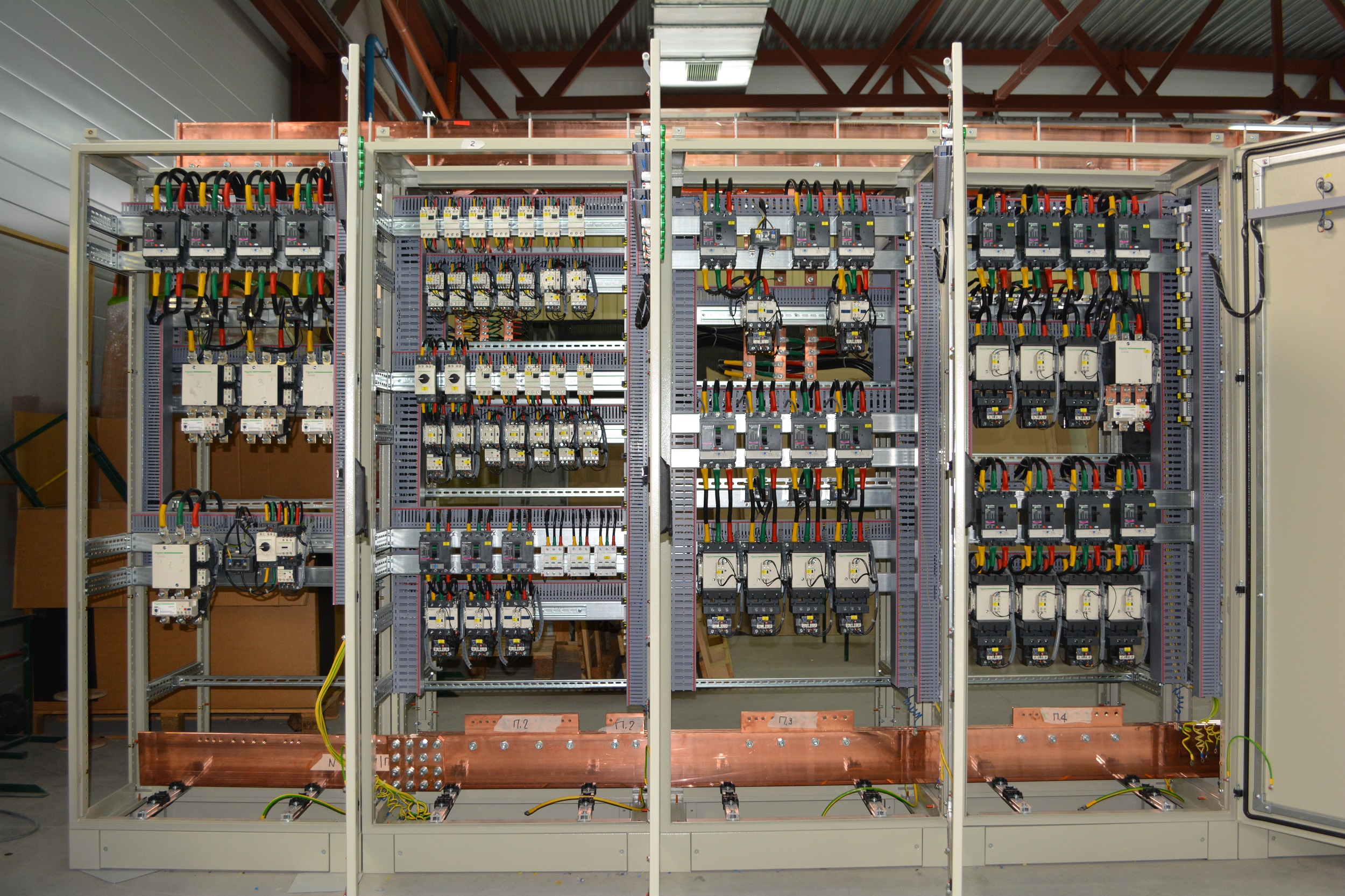

Отличительной особенностью данного РУ от классического является то, что все отходящие фидеры предназначены для защиты и управления двигателем с выводом(приемом) соответствующих сигналов (состояния, аварии, управления) через клеммный ряд распределительной панели в(от) АСУ ТП. Состав фидера для двигателя:
-

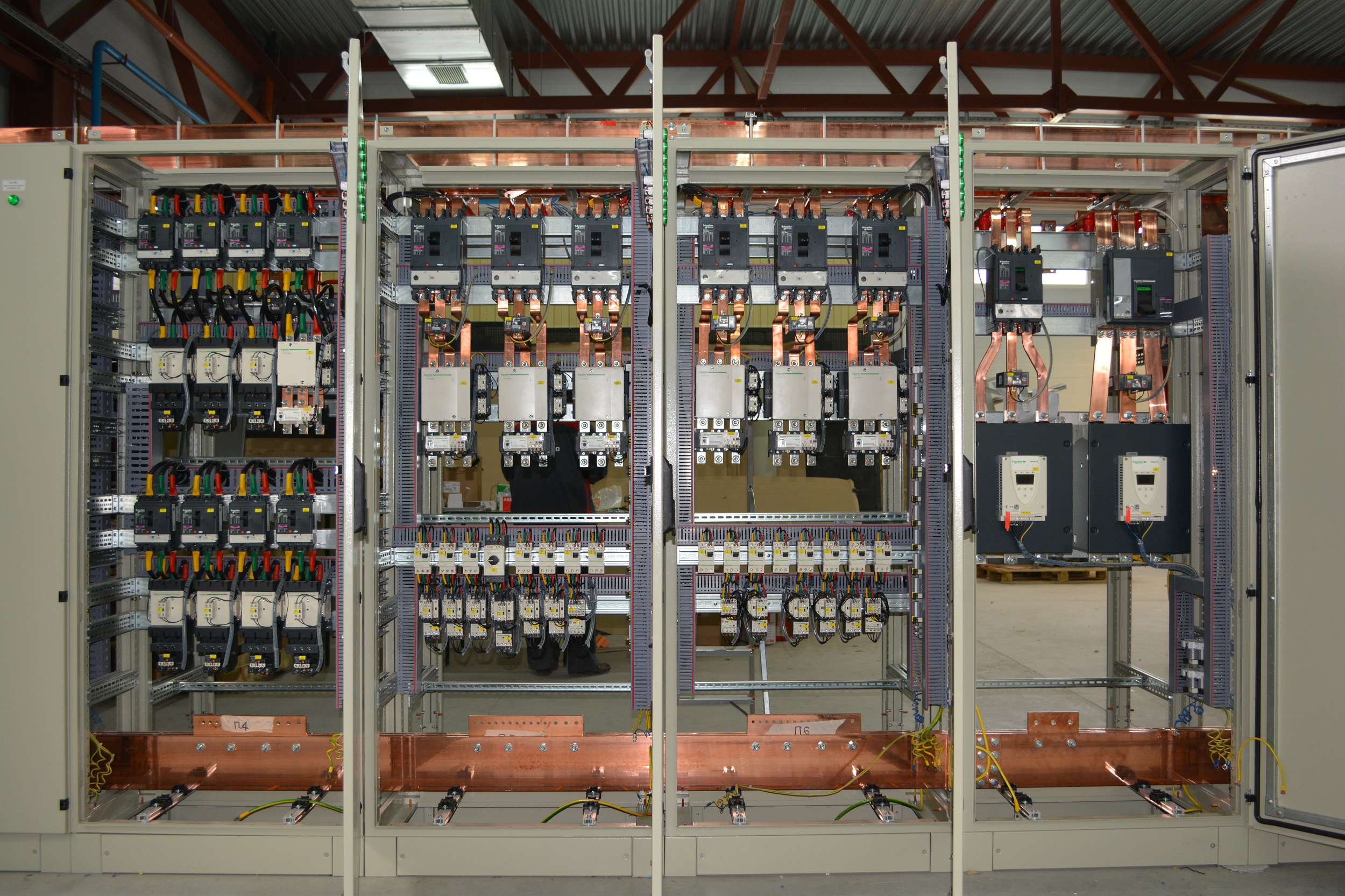

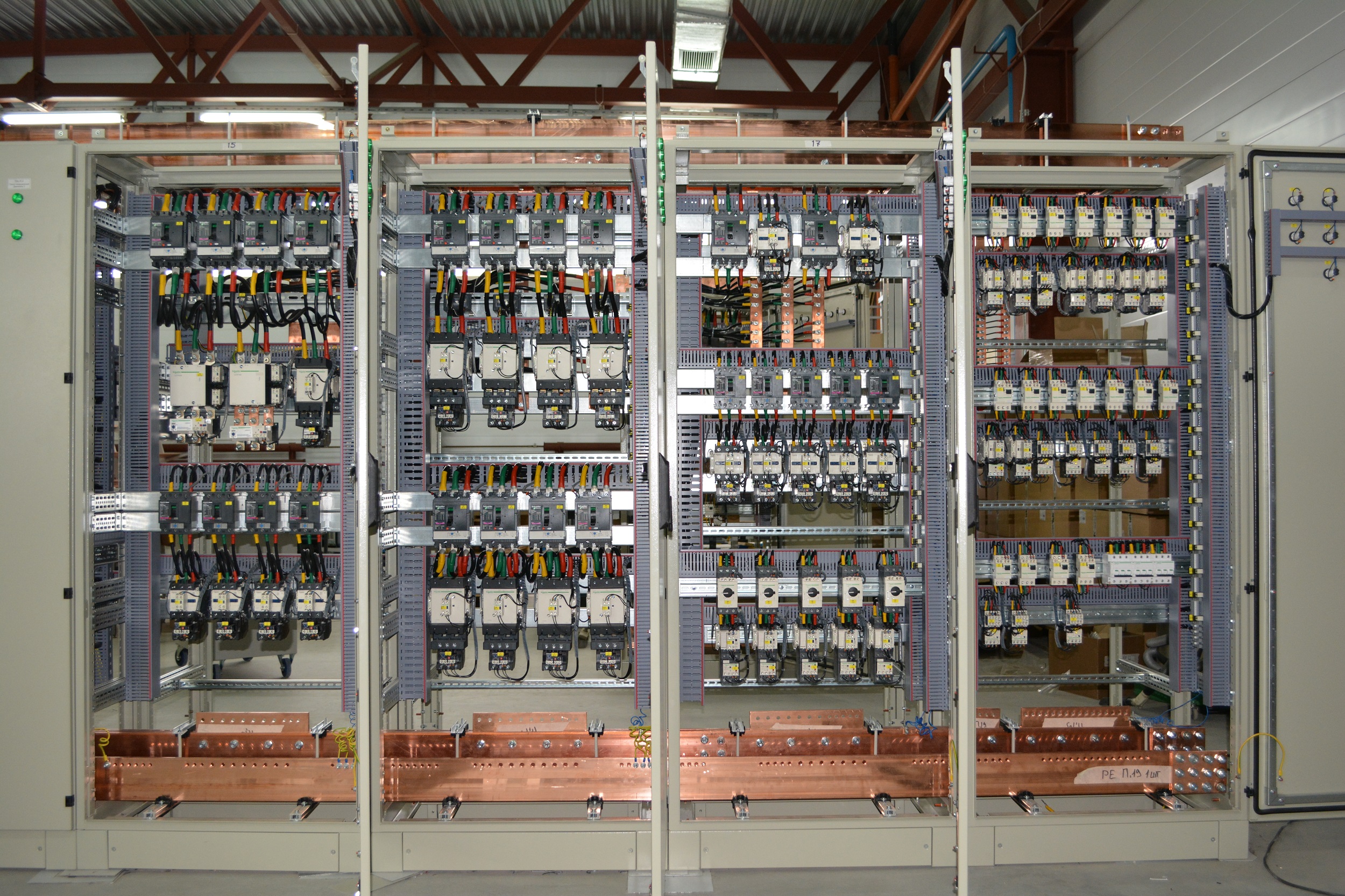

До 250кВт - автоматический выключатель; контактор; тепловое реле
-

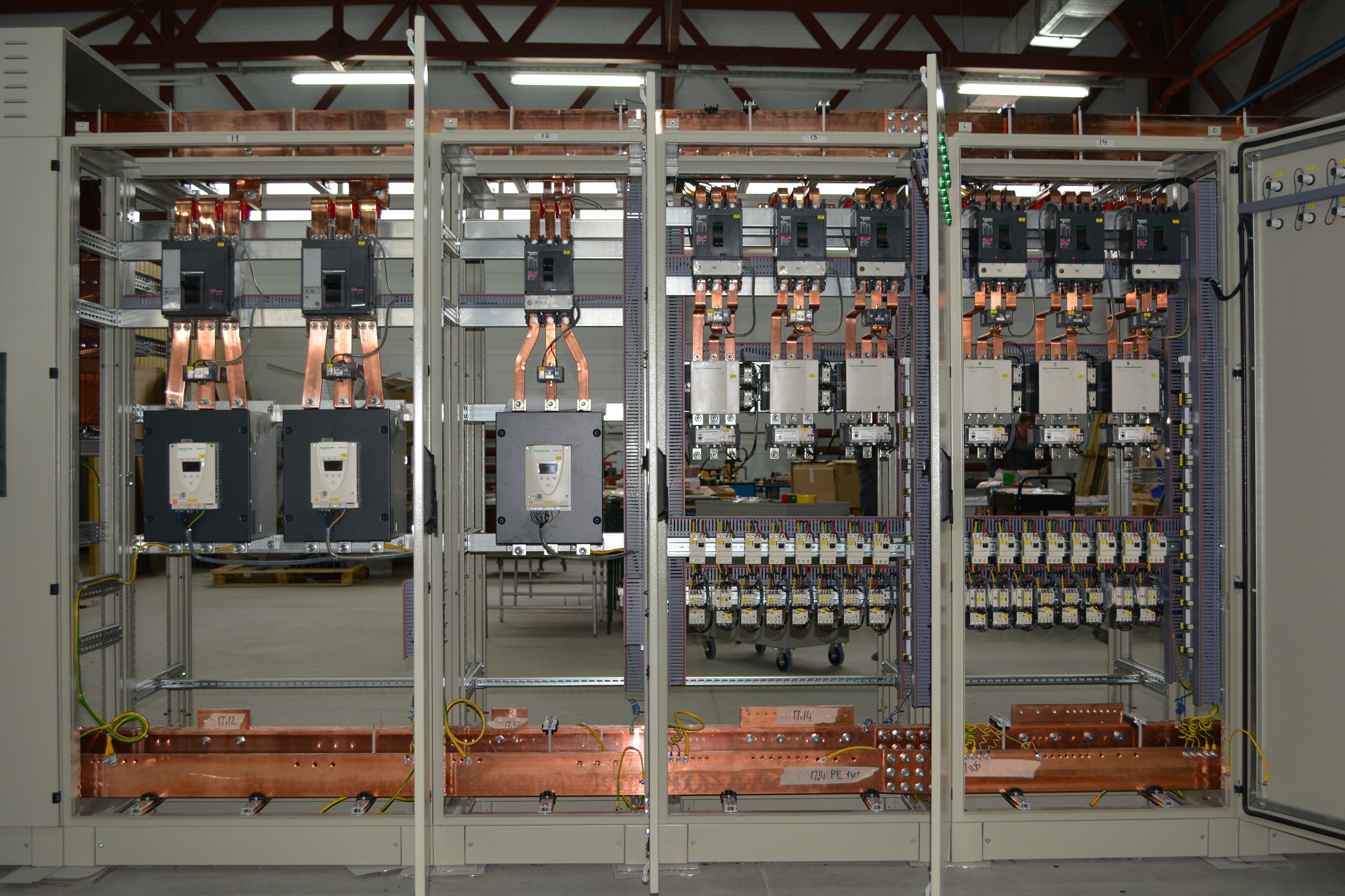

От 250кВт - автоматический выключатель; устройство плавного пуска
-
-
Некоторые фидеры оснащены трансформаторами тока для дополнительного контроля АСУ ТП
|
