Шкафы управления АСУ ТП для поставки в г. Кингисепп на предприятие ПГ "Форсфорит" группы компаний "Еврохим"
Дата
24.04.2017
Автор
РКМ Электро
Шкафы служат как для передачи, так и для получения сигналов в(из) АСУ.
Шкафы служат как для передачи, так и для получения сигналов в(из) АСУ.

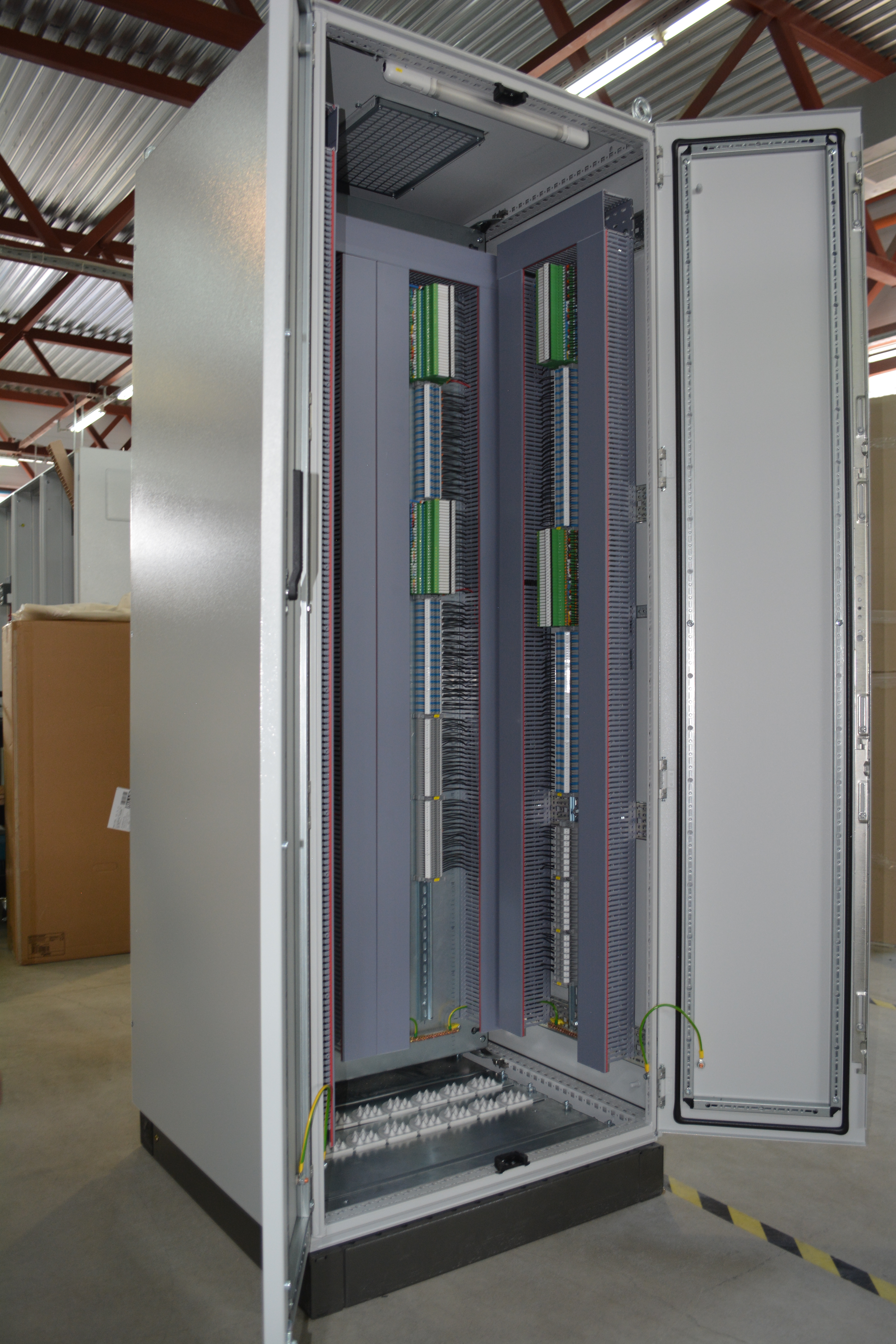

Проект представляет из себя комплекс шкафов управления состоящий из:

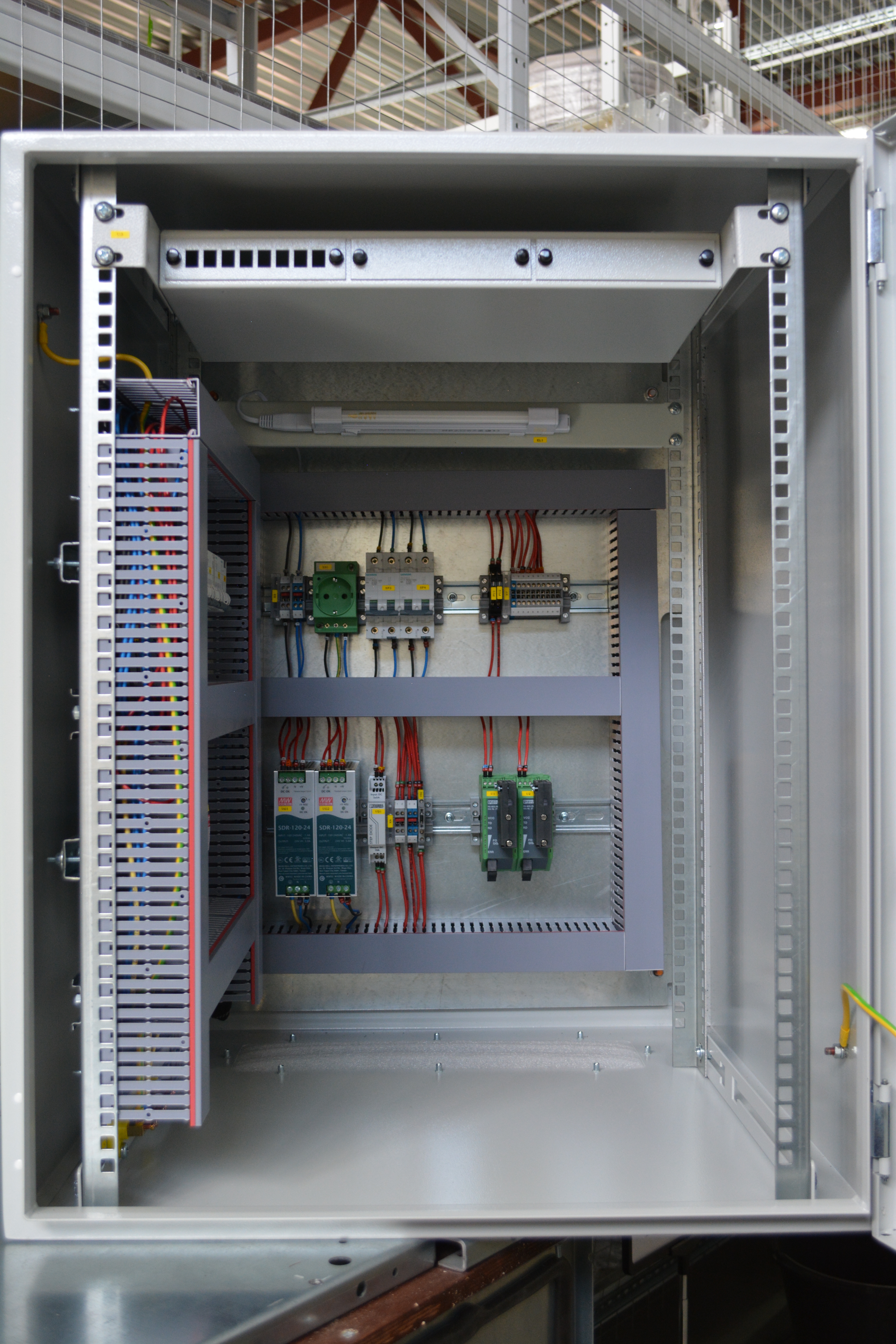

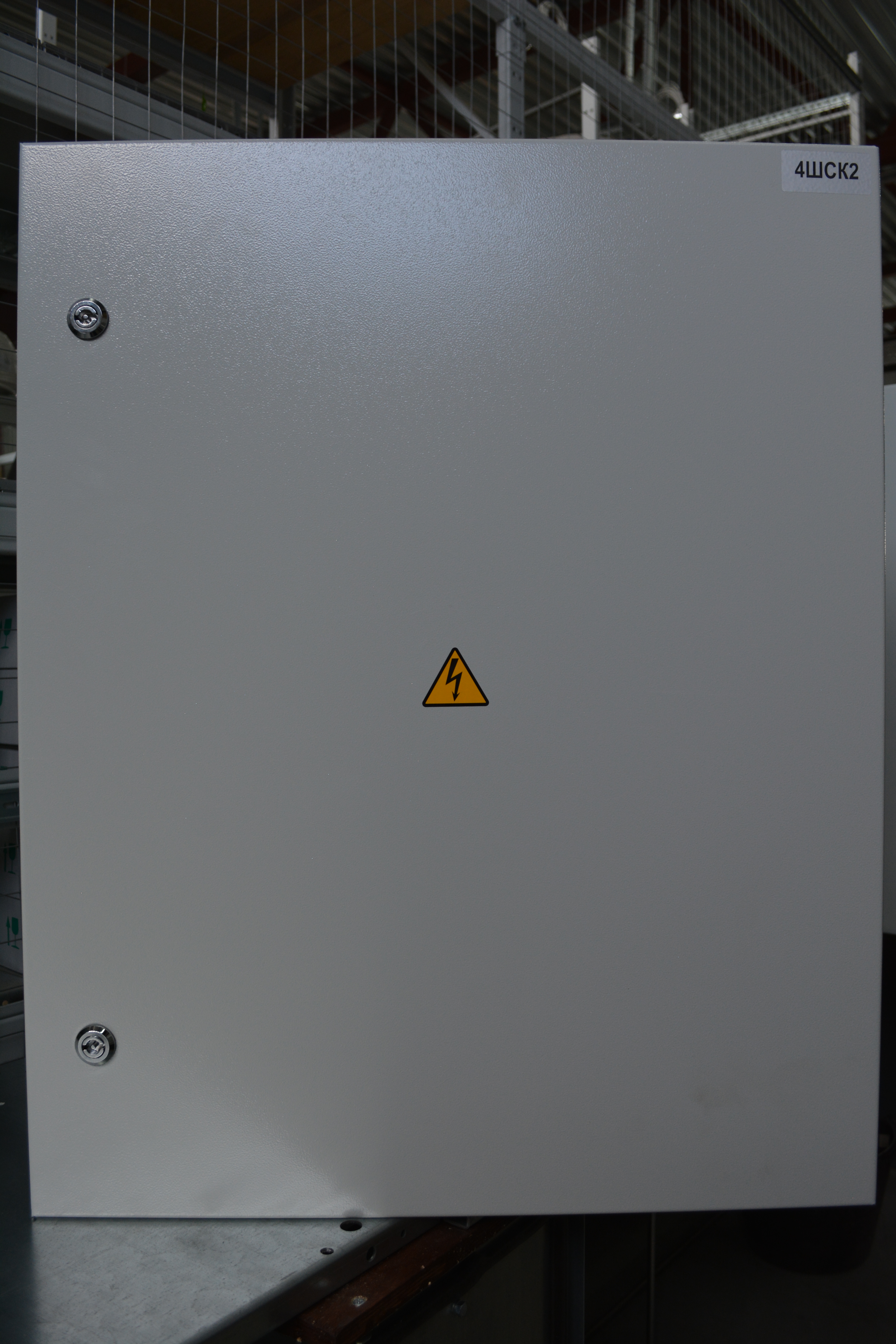

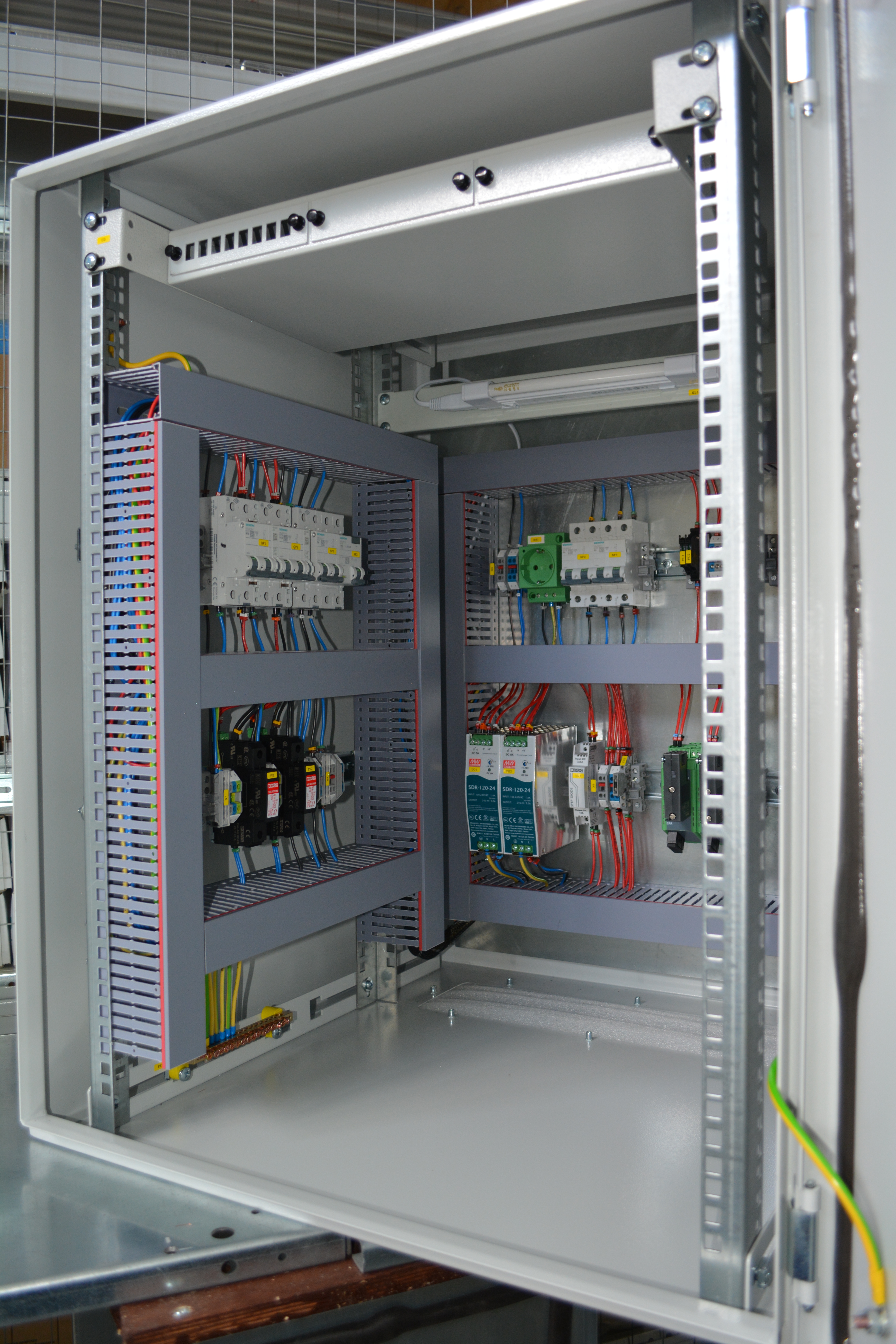

- Щитов автоматики ШСК2, ШСК3, ШСК4 - которые получают данные с конечного электрооборудования по протоколу Profibus и изменяют его преобразователями PSI-MOS-PROFIB/FO в оптический сигнал, а затем передают в щит ШСК1.
- Щит ШСК1 - собирает информацию с щитов ШСК2, ШСК3, ШСК4 преобразует оптический сигнал в протокол Profibus и передает его в щит ШРВВ.

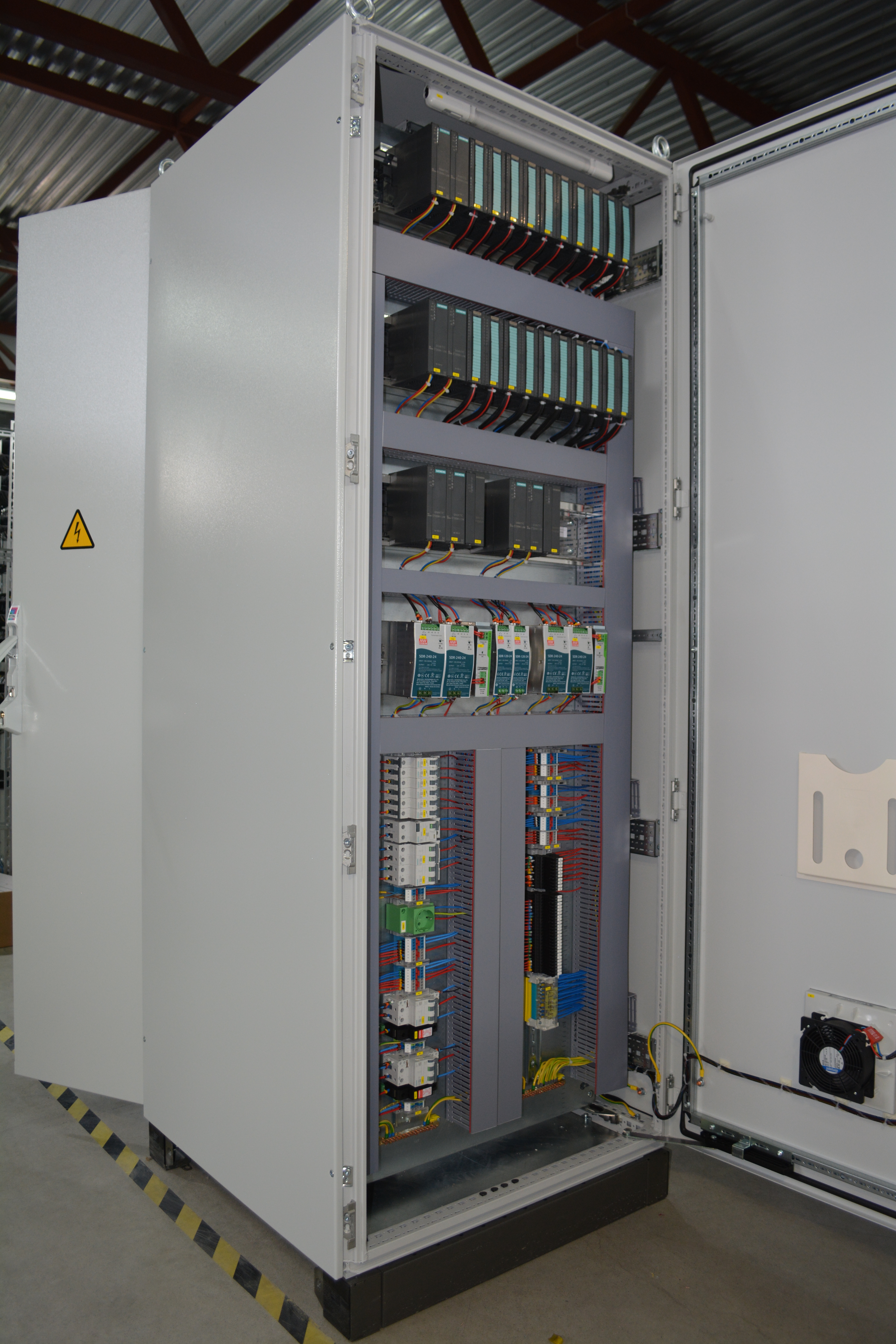

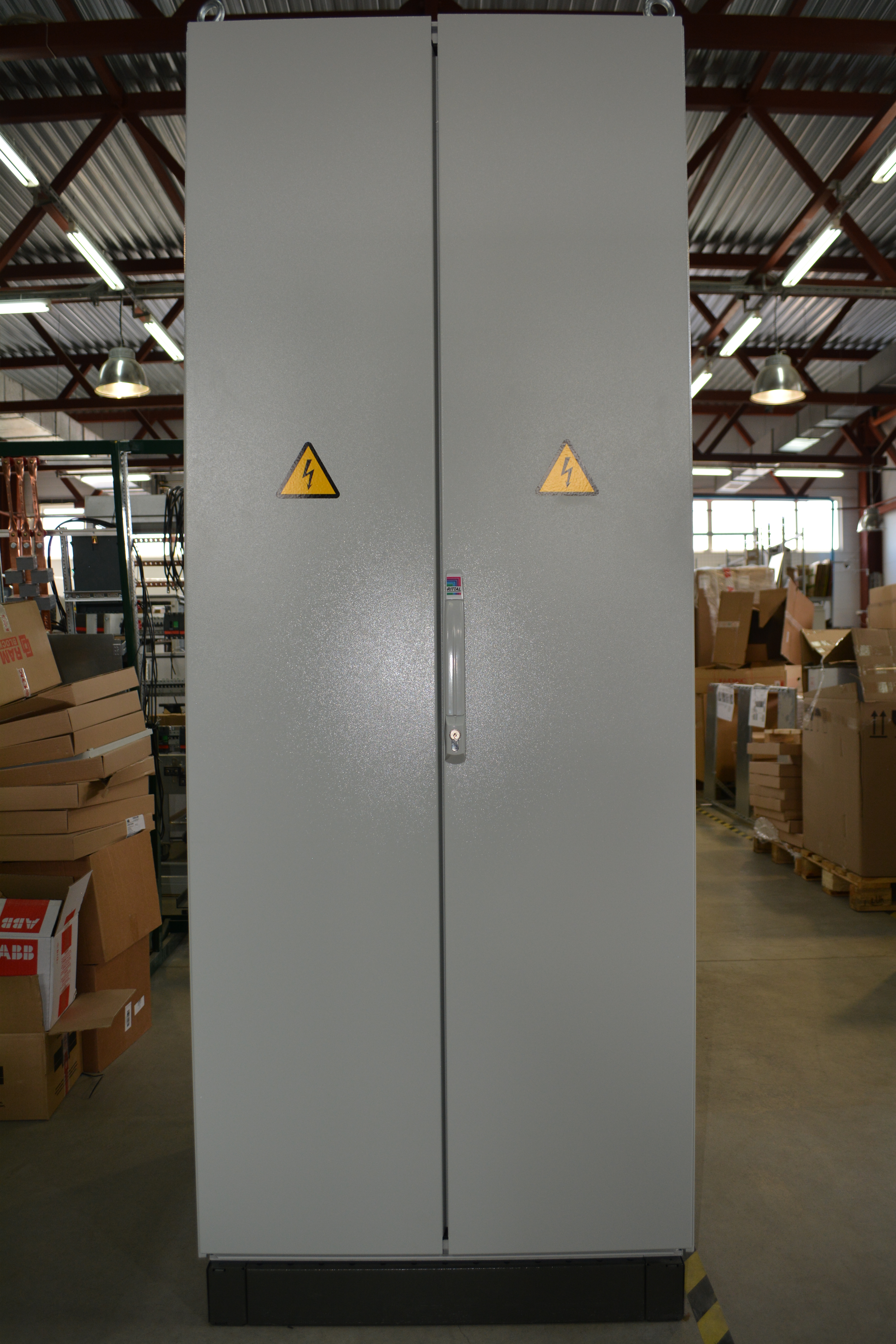

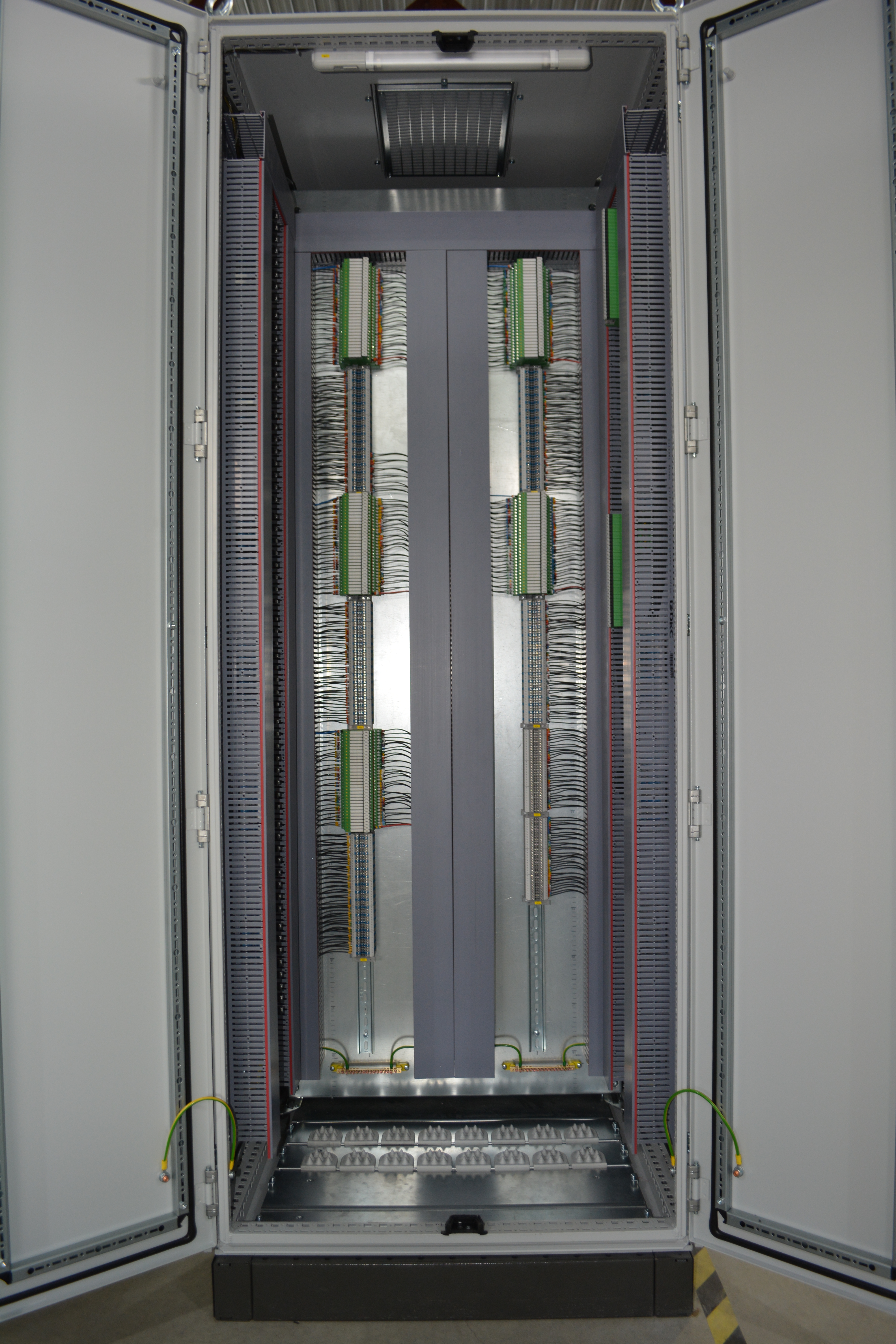

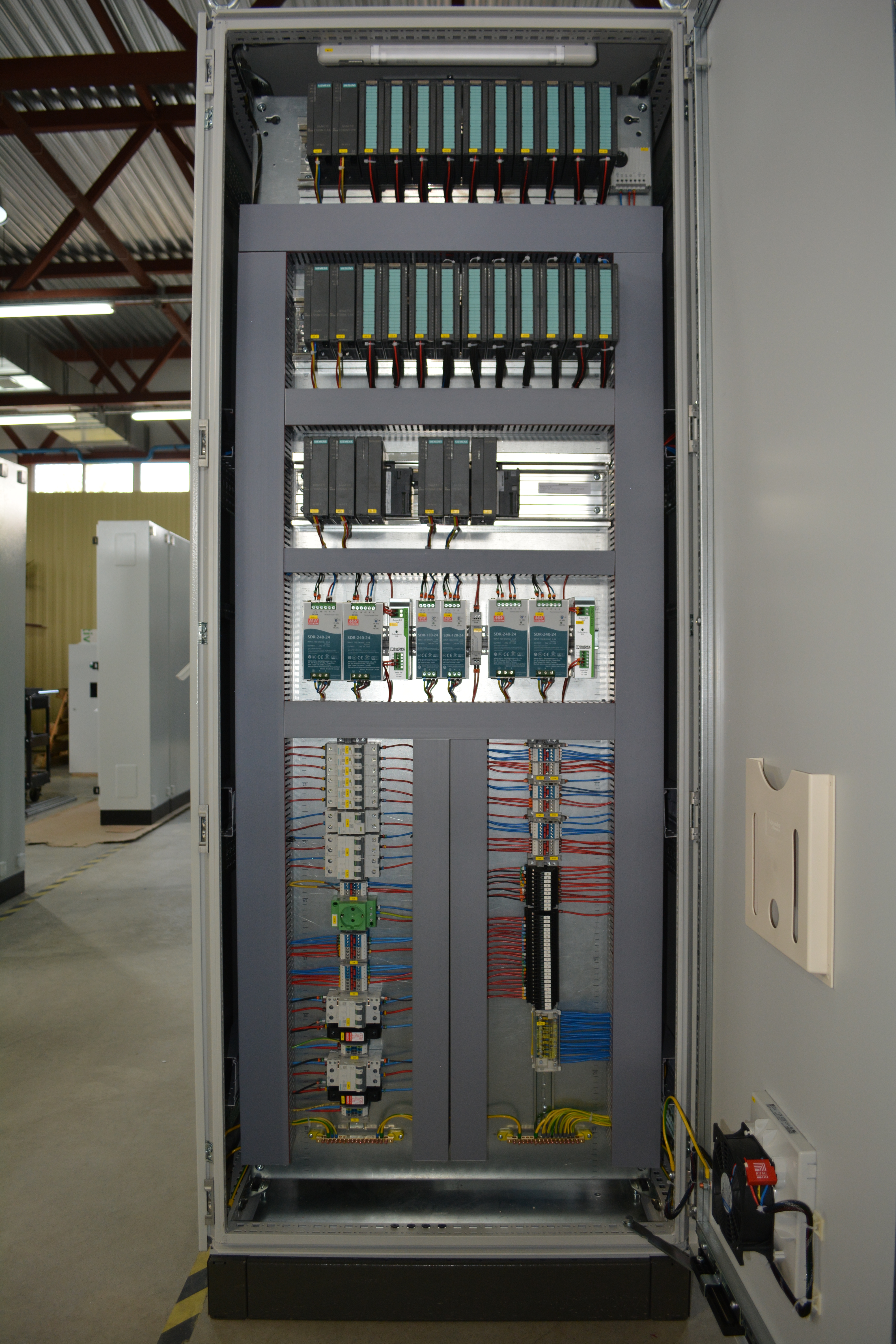

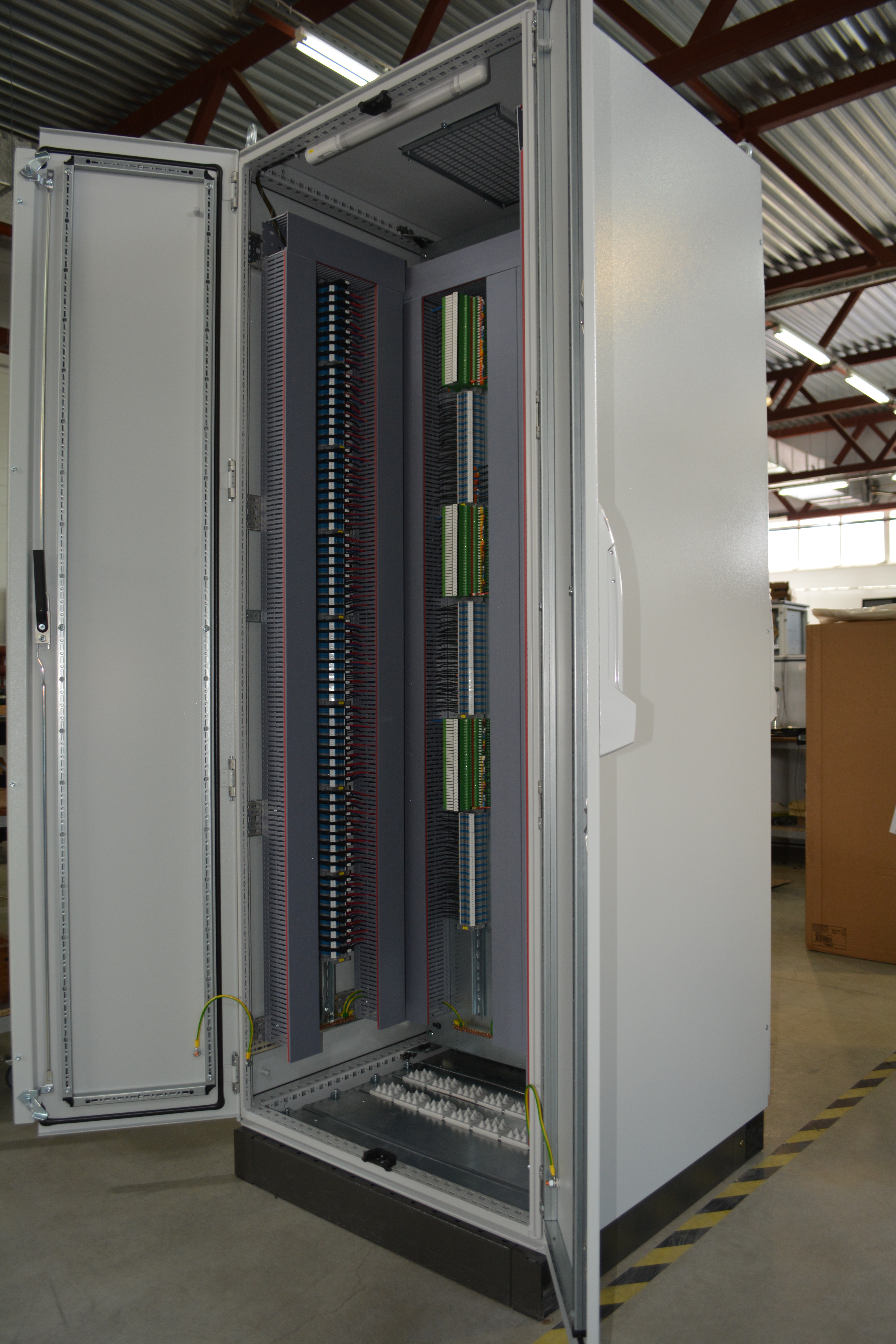

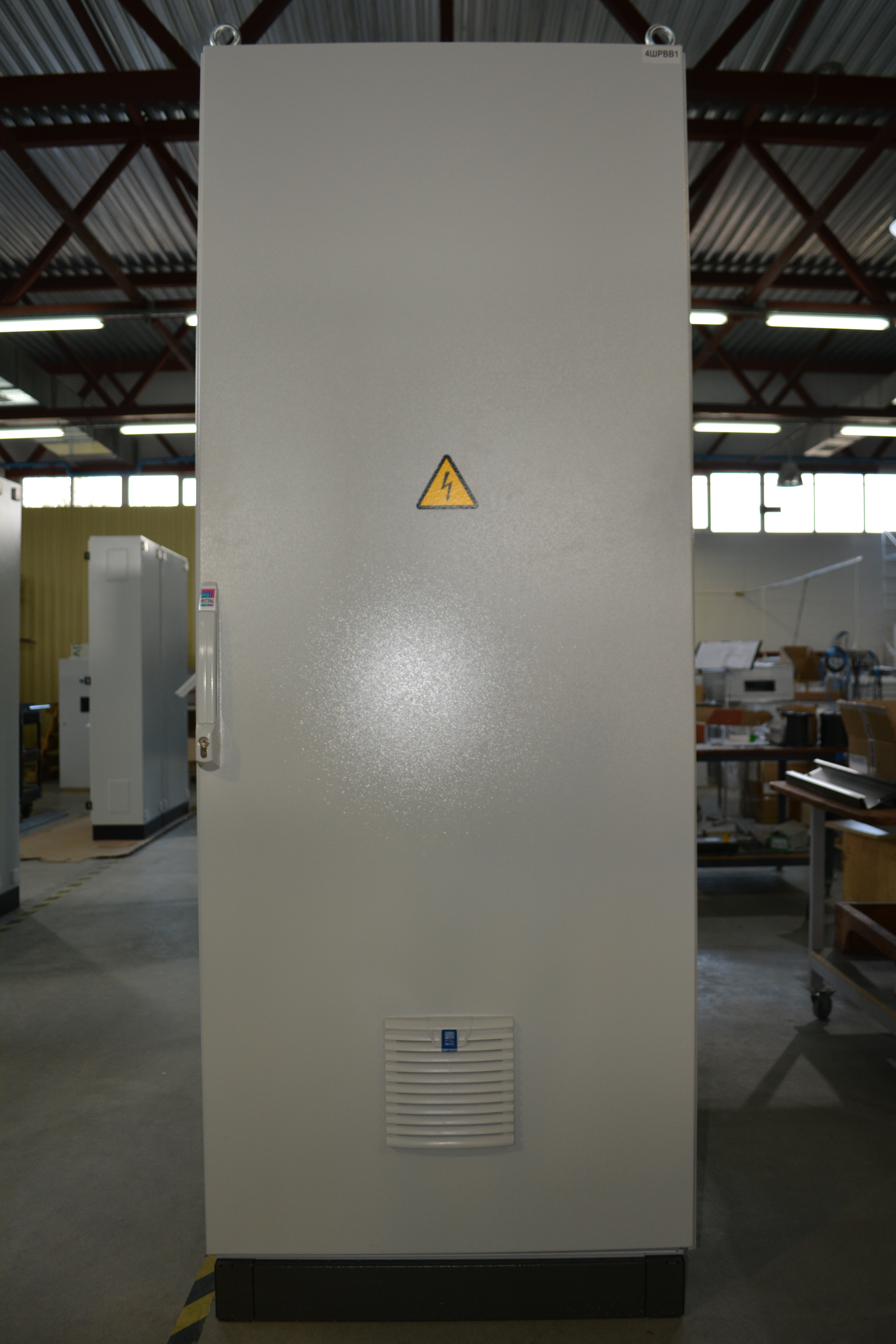

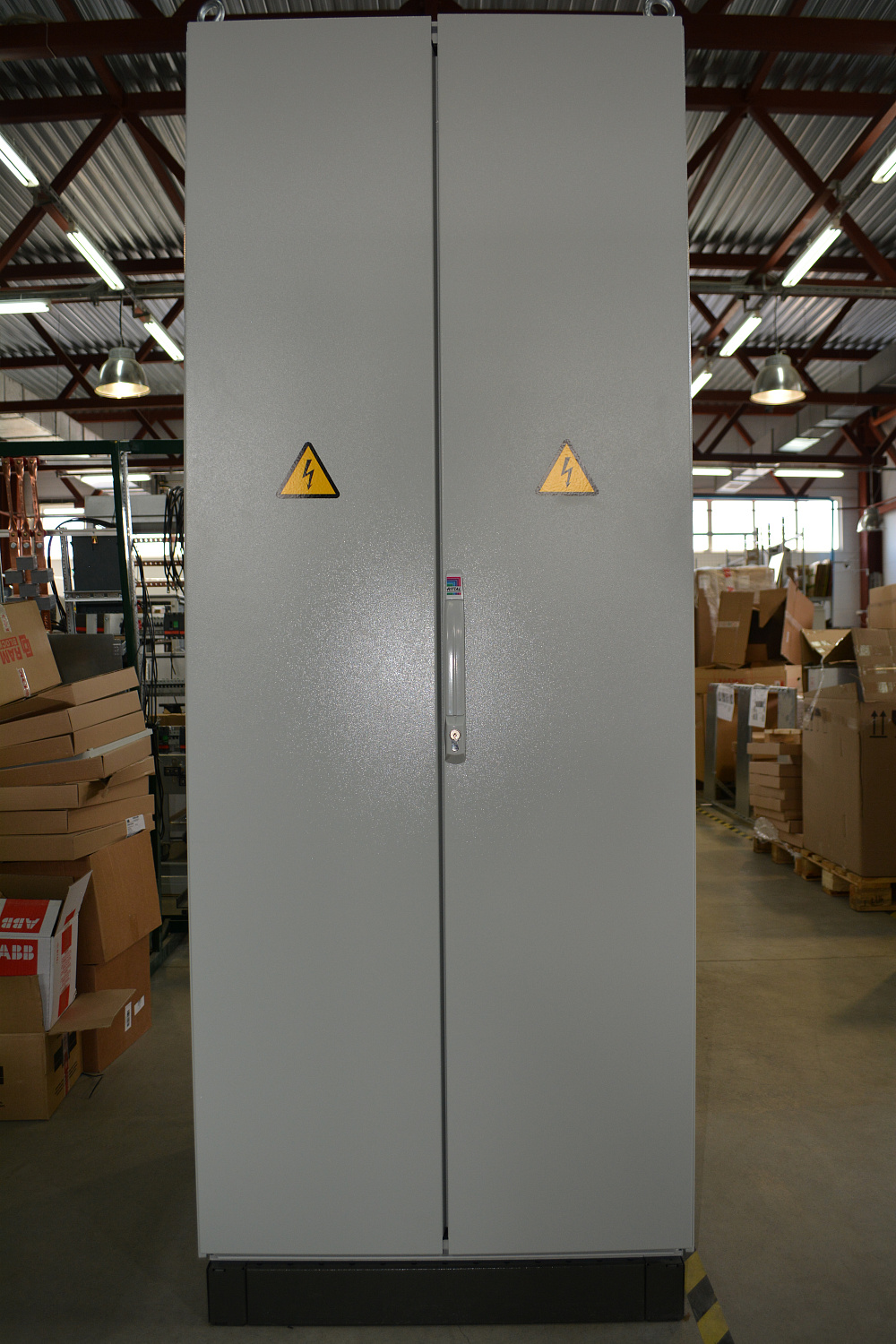

- Щит напольного исполнения ШРВВ - передает всю полученную информацию через контроллер Siemens S7-300 по Profibus уже в АСУ ТП.
Проект реализован на следующем оборудовании:
- Корпуса - Rittal серии TS8
- Контроллеры и автоматы защиты - Siemens.
- Преобразователи сигналов, реле, клеммы - Phoenix Contact
|
