---Распределительное устройство 0,4кВ (РУ-0,4 кВ)

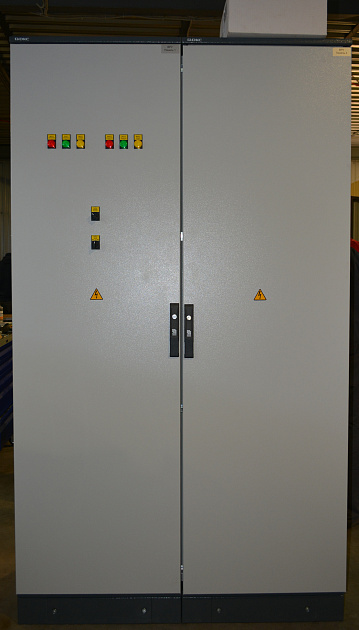

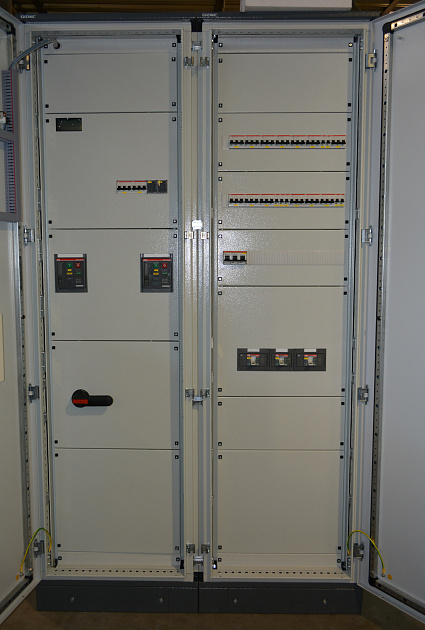

Распределительное устройство 0,4кВ (РУ-0,4 кВ)

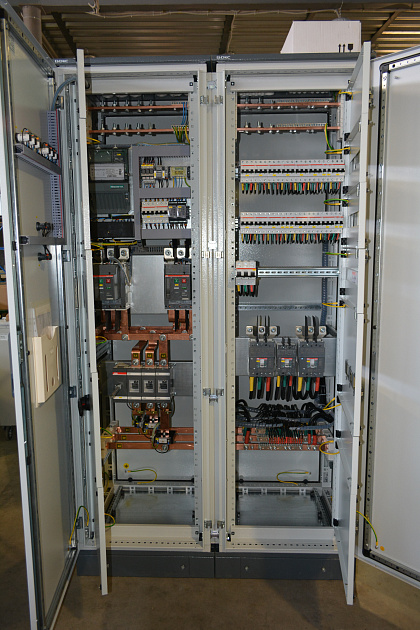

Распределительное устройство 0,4кВ (РУ-0,4 кВ) фото 3

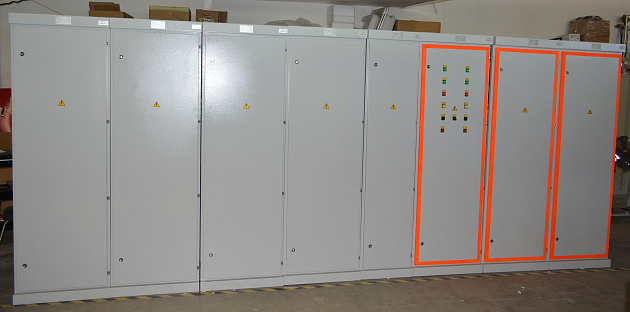

Распределительное устройство 0,4кВ (РУ-0,4 кВ) фото 4

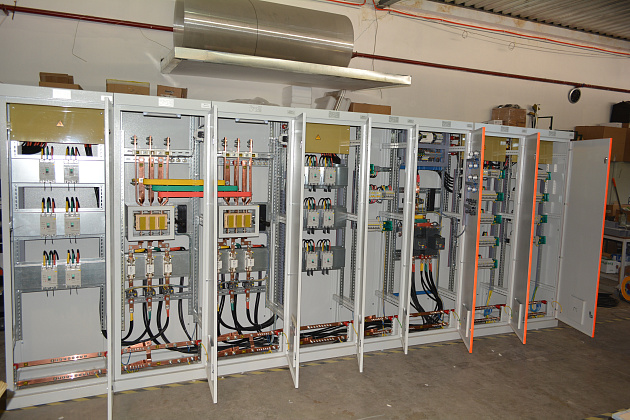

Распределительное устройство 0,4кВ (РУ-0,4 кВ) фото 5

Базовые характеристики:

Материал

Металл

Габариты (ВхШхГ), мм

1800-2200х600-1000х600-1200

Степень защиты

IP20; IP31; IP54

Тип ввода/вывода кабеля

Снизу,сверху/сверху,снизу

Тип секционирования

1; 2а; 2b; 3а; 3b; 4а; 4b

Номинальное напряжение, кВ

0,4

Номинальная частота, Гц

Номинальный ток, А

от 630 до 4000

Вид системы заземления

IT; TN-С; TN-S; TN-С-S

Масса, кг

от 300

Комплект поставки

РУ 0,4 кВ; Протокол испытаний; Сертификат соответствия ТР ТС; Паспорт на РУ 0,4 кВ;

Заявка на расчет

Распределительное устройство предназначается для выполнения своей основной функции это - приём, учёт и распределение электроэнергии в трёхфазных сетях переменного тока с частотой 50 Гц и номинальным напряжением 400 В с системой заземления TN-C, TN-S или TN-C-S. Помимо основной функции имеются и не менее важные функции такие как защита вводных и отходящих линий.

Вид и тип защит очень разнообразен и во многом зависит от конечного потребителя. Например защита от перегрузок необходима когда электрооборудование(электродвигатель, трансформатор и т.п.) работает в режиме превышающем его номинальный режим работы в результате чего происходит нагрев самого потребителя и питающей кабельной линии в следствии чего срабатывает защита по перегрузке.

Располагается РУ-0,4 кВ так же как и ГРЩ на вводе в технических помещениях объектов гражданского строительства (жилых домах, административных зданиях, офисных центрах и т.д.) и промышленных предприятий, и бывают разной мощности от 160 А и до 6300 А в зависимости от конкретного типа объекта.

Технологические особенности РУ-0,4 кВ

Распределительное устройство как правило состоит из нескольких панелей (шкафного или щитового исполнения) которые скрепляются между собой крепёжными изделиями в процессе сборки. Панели бывают одностороннего или двухстороннего обслуживания напольного исполнения выполненные из металла и окрашенного в RAL 7035. Ввод кабельных линий может быть выполнен сверху или снизу.

Вводная панель

В ней размещаются вводная аппаратура, шинный отсек и релейная сборка, осуществляющая управление вводными и секционным выключателями. В зависимости от схемы электрической, вводная панель может комплектоваться автоматическими выключателями защиты отходящих линий и контрольно-учетным оборудованием.

Секционная панель

Здесь располагается секционный выключатель, предназначенный для соединения секций шин в аварийном режиме, и блок управления секционным выключателем.

Панель распределительная низковольтных отходящих линий

ПР РУ 0,4 кВ делится на несколько функциональных частей это – часть кабельных отходящих линий, шинных соединений и коммутационной аппаратуры состоящая из аппаратов для защиты отходящих линий. В соответствии с пожеланиями заказчика можно дополнительно установить трансформаторы тока, амперметры или любую контрольно-управляющую аппаратуру.

Монтаж электрощитов (щитов учёта) выполняется либо к полу либо к стене в зависимости от места установки.

Условия эксплуатации РУ-0,4 кВ

Распределительные устройства изготавливаются в климатическом исполнении У и УХЛ (умеренный и умеренно-холодный климат) и предназначены для установки в закрытых помещениях без систем искусственного обогрева при температуре не менее 5 градусов по цельсию.
