---Щит навесной

Щит навесной

Базовые характеристики:

Материал

Металл, пластик

Габариты (ВхШхГ), мм

400-1800х300-800х150-600

Степень защиты

IP31; IP54

Тип ввода/вывода кабеля

Снизу,сверху/сверху,снизу

Способ установки

Накладной, встраиваемый

Номинальное напряжение, кВ

0,4

Номинальная частота, Гц

Номинальный ток, А

от 10 до 250

Вид системы заземления

TN-S

Масса, кг

от 10 до 300

Комплект поставки

изделие; Протокол испытаний; Сертификат соответствия ТР ТС; Паспорт на изделие

Заявка на расчет

Щит распределительный навесной —предназначен для приема и распределения электроэнергии в силовых и групповых осветительных сетях переменного тока с напряжением 380/220Вс частотой 50 Гц, с глухозаземленной нейтралью в системе заземления типов TN-S согласно ПУЭ, а также защиты кабельных линий от перегрузки и токов короткого замыкания. Среди преимуществ ЩРН необходимо выделить следующие:

простота сборки и сервисного обслуживания;
масштабируемость и удобство модернизации;
надежная защита токоведущих элементов от несанкционированного доступа;
широкий выбор типоразмеров и вариантов исполнения.

Технологические особенности и правила эксплуатации ЩРН

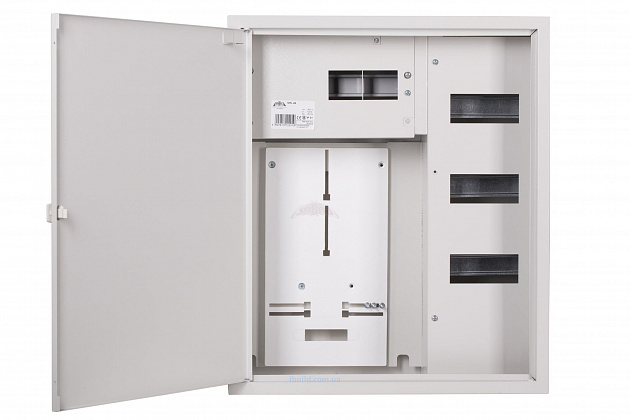

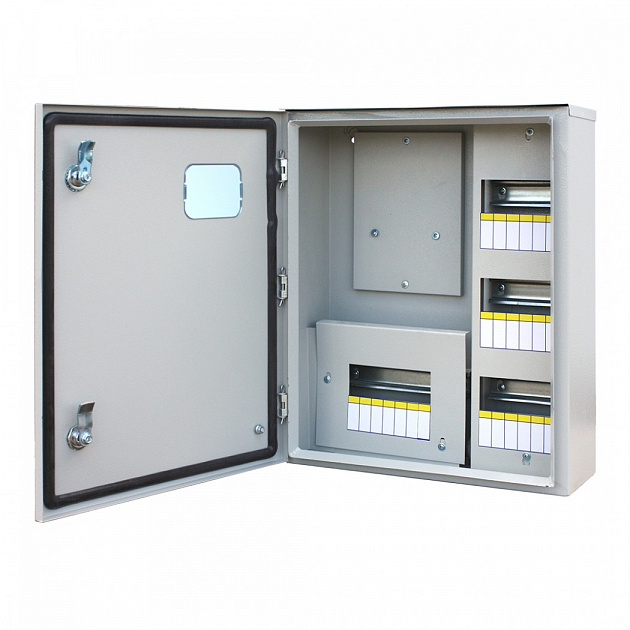

Корпуса навесных щитов из листовой стали, покрытый полимерно-порошковой краской, защищающей металл от воздействия влаги и других коррозионных агентов, либо в формате компактных боксов из прочного, износостойкого ABS-пластика. В комплектацию входят DIN-рейки, предназначенные для монтажа коммутационной аппаратуры (УЗО, автоматических выключателей, контакторов, реле и т.д.), шины N, PE и конструкционные элементы для их крепления.

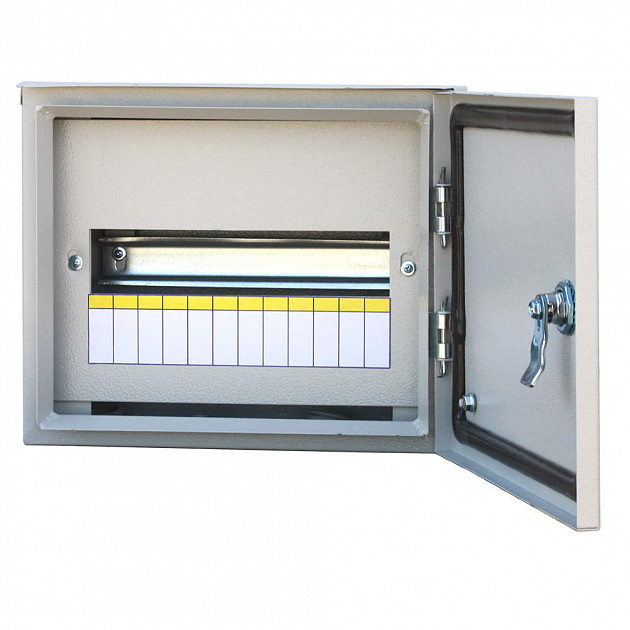

Распределительные щиты бывают одно- (12-18 модулей), двух- (24 модуля), трех- (36 модулей) или четырехрядными (48 модулей). Доступ к размещенной аппаратуре предусмотрен с фасада, подвод кабелей — с нижней, либо с верхней стороны.

Монтаж ЩРН осуществляется строго вертикально: максимально допустимое отклонение в любой плоскости составляет 5°. Помимо установки на стену возможно крепление к столбу (монтажный комплект приобретается отдельно).

Щит распределительный предназначен для монтажа в закрытых помещениях, оснащенных системами искусственной вентиляции (УХЛ-4 в соответствии с ГОСТ 15150). Допустимая температура окружающей среды лежит в пределах от +5°С до +35°С, а срок их службы составляет 20–25 лет.
