Щит распределительный этажный (ЩРЭ, ЩЭ)

Технологические особенности ЩР

Сварные корпуса этажных распределительных щитов изготавливаются из листовой стали и покрываются эпоксидно-полиуретановой краской светло-серого цвета (RAL 7035), которая отличается высокой механической прочностью и эффективно защищает металл от коррозии.

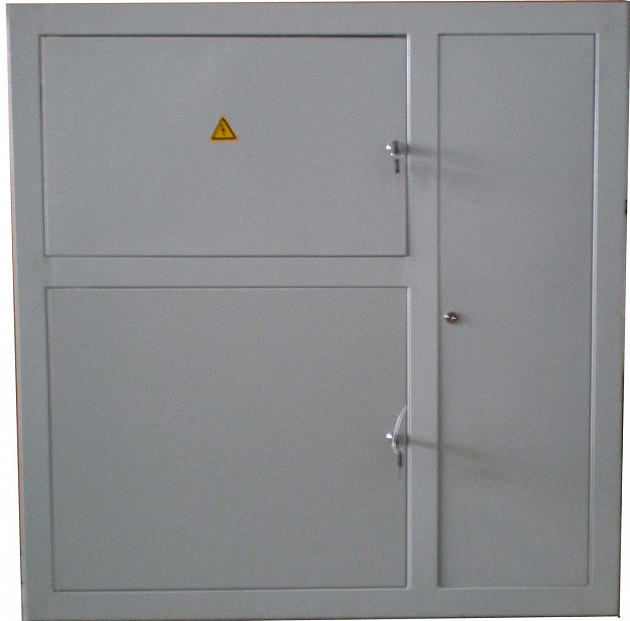

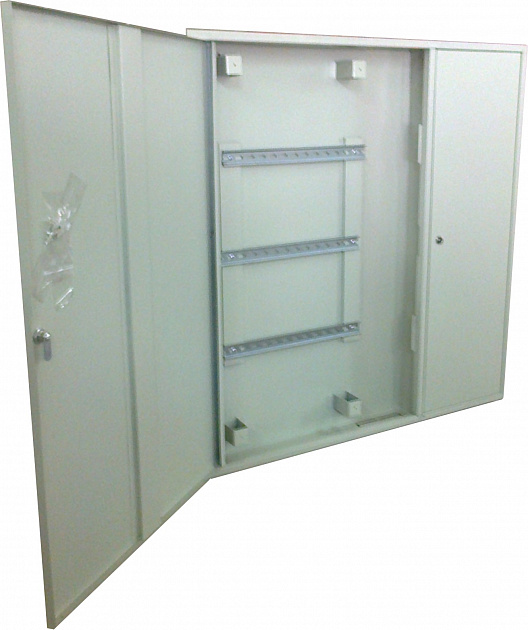

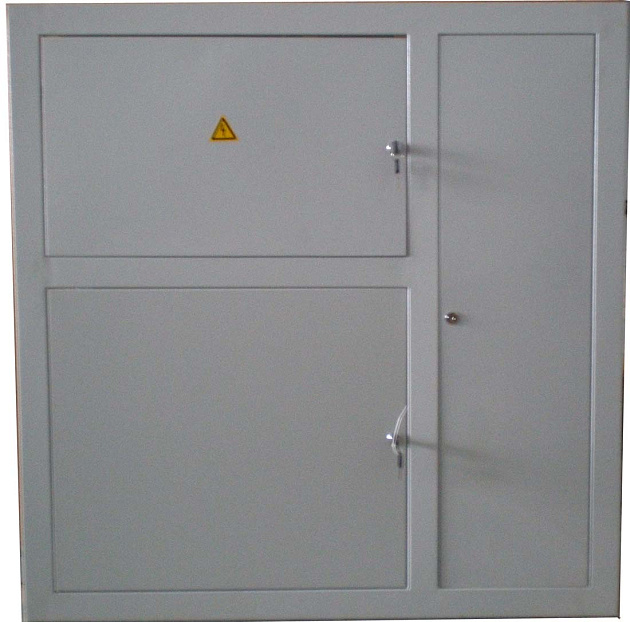

В стандартных моделях предусмотрено три изолированных друг от друга функциональных отсека:

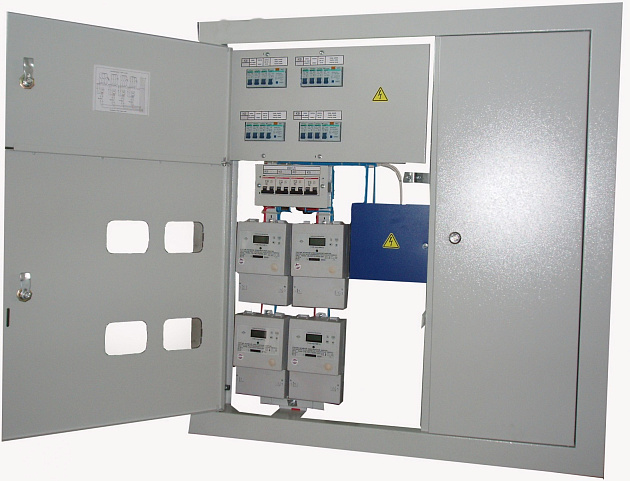

1. вводно-учетный — здесь устанавливается вводное устройство и счетчики, число которых соответствует количеству квартир;

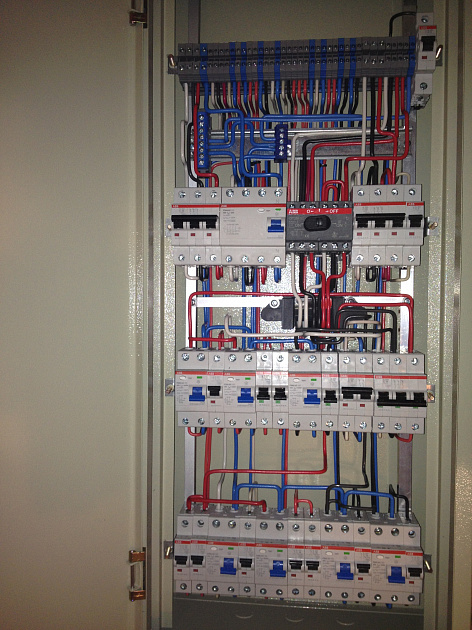

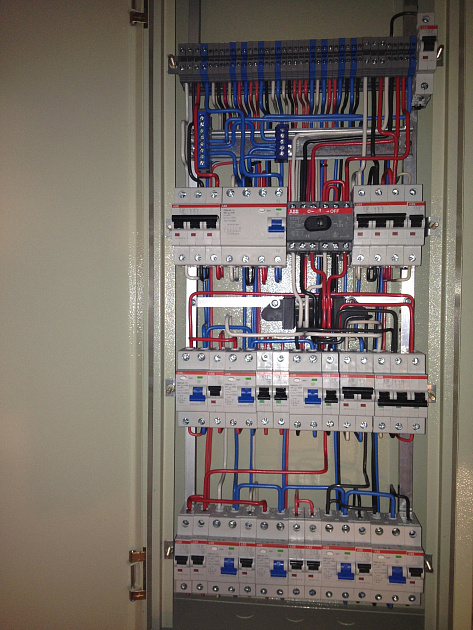

2. распределительный (абонентский) — в нем размещаются автоматические выключатели и УЗО, предназначенные для защиты питающих линий;
3. слаботочный отсек — содержит телефонные, телевизионные, радио- и интернет-кабели,линии охранно-пожарной сигнализации и т.д.

Распределительный отсек запирается на защелку, тогда как вводно-учетный и слаботочный — на ключ, что исключает вероятность доступа неквалифицированных лиц к токонесущим элементам и возможную порчу оборудования. Дверца вводно-учетного отсека снабжена окошками из прозрачного, ударопрочного поликарбоната, предусмотренными для снятия показаний со счетчиков учета электроэнергии.

По способу монтажа принято выделять следующие виды распределительных щитов:

• настенные — крепятся на стену, при этом максимально допустимый уровень отклонения по горизонтали и вертикали не должен превышать 5°;

• встраиваемые — их установка осуществляется в предварительно подготовленные ниши.

Этажные щиты предназначены для монтажа в закрытых помещениях, оснащенных системами искусственной вентиляции (УХЛ-4 по классификации ГОСТ 15150). Оптимальная температура окружающей среды — от +5°С до +35°С.
