Автоматический ввод резерва (АВР)

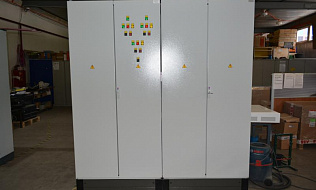

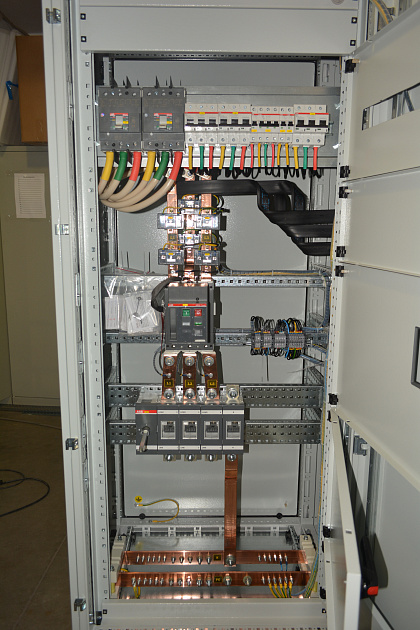

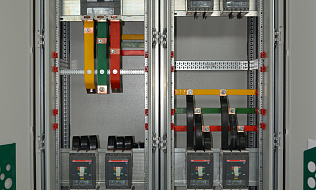

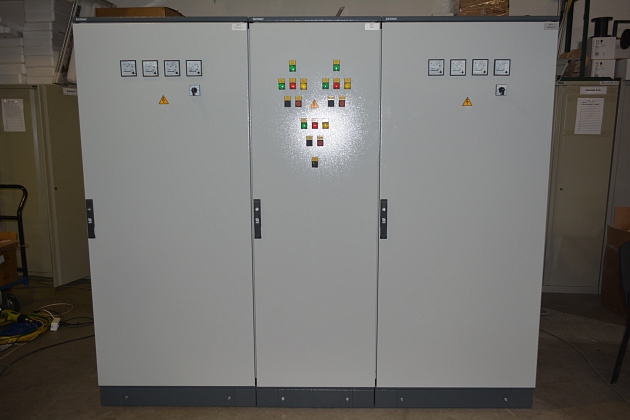

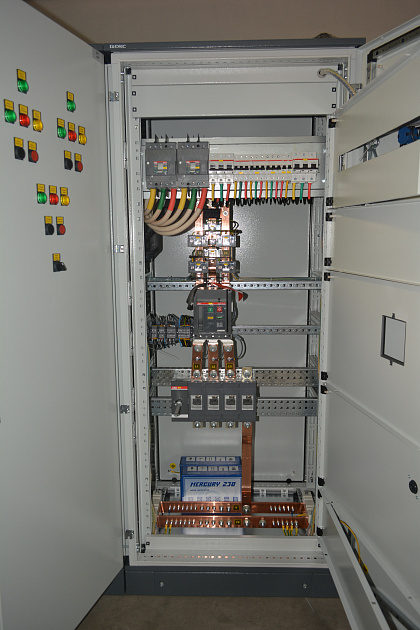

Щит АВР представляет собой комплектное устройство для автоматического подключения потребителей к резервному источнику питания (в роли такового может выступать, например, второй резервный ввод, источник бесперебойного питания или дизельная электростанция) при отсутствии напряжения на рабочем вводе в щите.

По типу силового коммутирующего блока щиты автоматического ввода резерва можно условно разделить на две категории:

Электромеханические на магнитных пускателях (контакторах)

Управление  магнитными пускателями осуществляется при помощи реле контроля фаз. При необходимости на дверь может устанавливаться световая и управляющая арматура. Магнитные пускатели сблокированы между собой механической и электрической блокировкой, таким образом осуществляется защита от случайного включения по двум вводам при залипании контакта магнитного пускателя.

Электромеханические на мотор-приводах

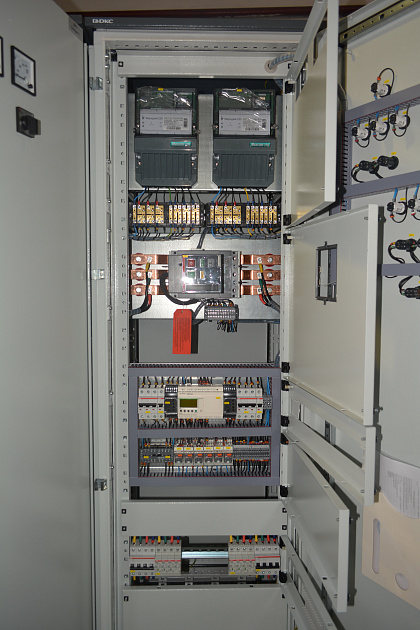

Мотор-привод может отдельно устанавливаться на коммутационный аппарат или быть в его составе. Управление Таким АВР осуществляется при помощи многофункционального программируемого логического реле, которое отслеживает электрические параметры вводов и при аварийных режимах работы управляет питанием для поддержании системы электроснабжения в рабочем состоянии.

Количество вводов может быть разным в зависимости от требований заказчика и технического задания на систему АВР.

Современные щиты АВР могут выполнять следующие функции:

• контроль напряжения на рабочем и резервном вводе;
• контроль чередования фаз на рабочем и резервном вводе;
• установка времени на задержку включения/выключения на перевод нагрузки на резервный ввод и восстановление исходной схемы питания;
• механическая блокировка коммутационной аппаратуры, которая не дает подать питание по двум вводам одновременно, что неизбежно приведет к короткому замыканию.
