Шкаф управления насосами водоснабжения (ШУН)

Шкаф управления насосами (холодного и горячего водоснабжения) или ШУН устанавливается в части системы водоснабжения где необходимо трубопровод держать под давлением и управлять расходом воды.

Управление расходом воды очень распространено в таких замкнутых контурах, как отопление и холодоснабжение (кондиционирование). В замкнутых системах очень важно поддерживать нужную температуру жидкости в зависимости от погодных условий и чем точнее будет расход тем более плавно можно регулировать температуру жидкости и соответственно температуру воздуха во всем здании.

Как происходит управление насосами?

Управление всегда предусматривается ручное (для проведения ремонтных и пусконаладочных работ) и автоматическое (тоже по месту, но без участия эксплуатирующего персонала).

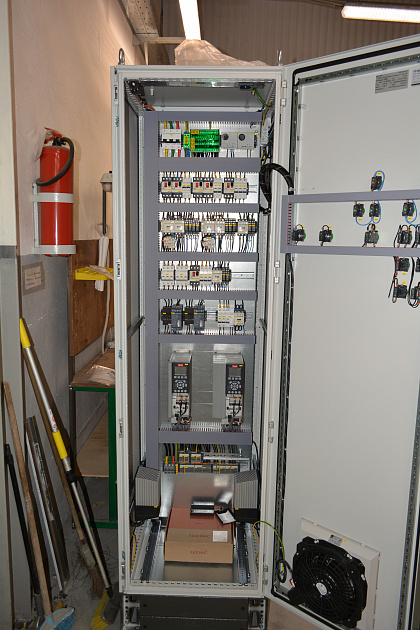

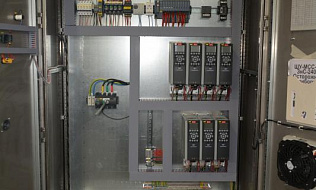

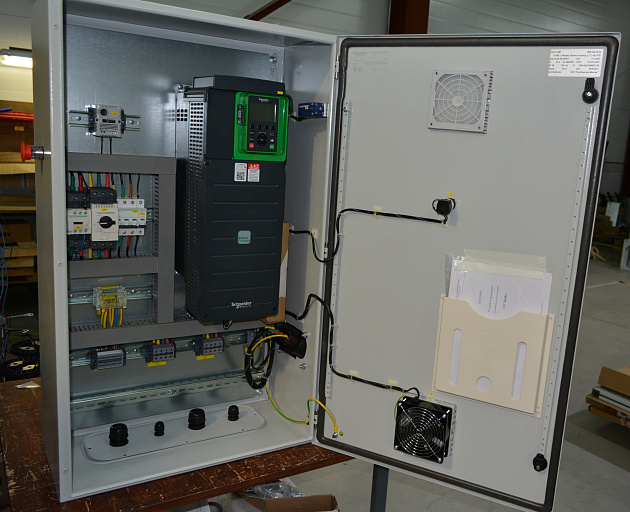

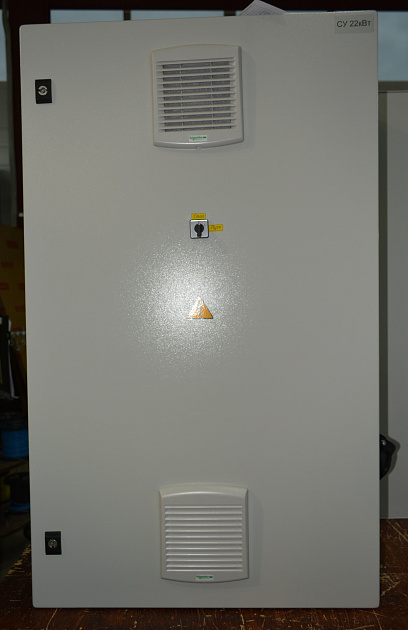

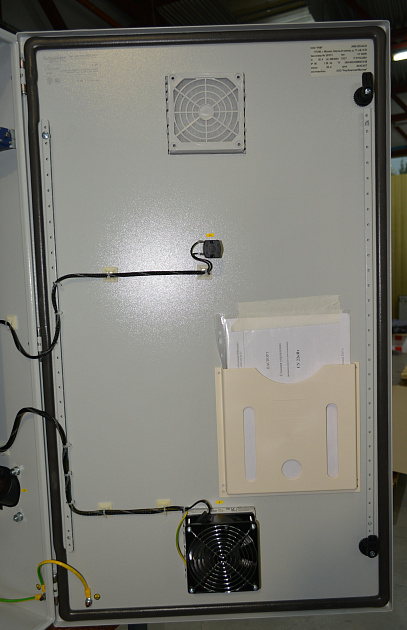

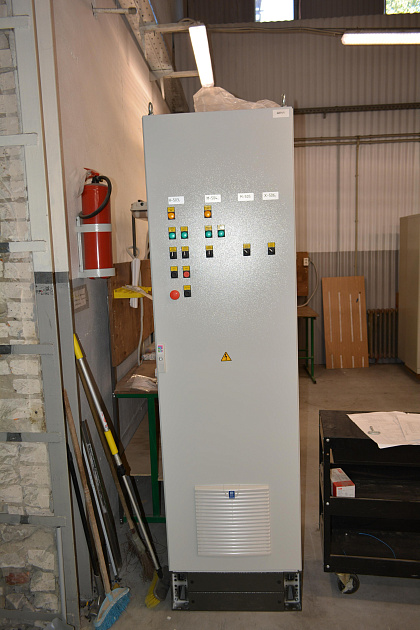

В шкафу управления на вводе устанавливается рубильник или автоматический выключатель, на отходящих линиях располагается автомат защиты двигателя, преобразователь частоты или контактор (контактор может ставиться либо перед ПЧ, либо после ПЧ в зависимости от схемы управления, а может и вообще отсутствовать), на двери предусматривается светосигнальная сигнализация и органы управления, контроль за перепадом давления, расходом, наличием воды в трубопроводе при небольшом количестве насосов возможно организовать через преобразователь частоты или программируемое логическое реле, а при большом количестве устанавливается программируемый логический контроллер для которого нужно писать программу (логику) управления.

Фактически насосом управляет преобразователь частоты по сигналу от датчика давления установленного после насоса. Датчик передаёт сигнал фактического давления в трубопроводе в контроллер (или ПЧ) в программе контроллера прописано необходимое давление, и программа сравнивает эти значения, и если они отличаются в меньшую или большую сторону контроллер передает сигнал в преобразователь частоты на изменение частоты оборота электродвигателя (то есть ПЧ снижает или увеличивает давление за счёт оборотов электродвигателя).

Щиты и шкафы управления насосами могут комплектоваться оборудованием разных брендов, сборка НКУ осуществляется в максимально короткие сроки с соблюдением государственных стандартов РФ. В Москве шкафы управления чаще всего устанавливают в торговых и бизнес-центрах. Стоимость подключения оборудования и монтажа определяется индивидуально в зависимости от региона и требований к системе т.к. все шкафы имеют отличительные особенности.
